Installationshandbuch UEZ 2000 LSN
Fortsetzung Hinweise für Wartung und Service
5.2

Einstellen und Testen der Batterieladespannung

Einstellen der Batterieladespannung

1. Batterieverkabelung abziehen
2. BR 3 (Prüfzeit Batterie) auf Position „15 Min" stecken (Ruhestellung)
3. BR 4 (PTK) von INT auf EXT stecken
4. Auf den Steckplatz PTK einen Ersatzwiderstand von 1 kOhm, 1%,
stecken
5. An +/- Batterieanschluss Voltmeter (digital) anschließen
6. Mit POTI die Spannung auf 13,85 V ± 0,05 einstellen
7. Ersatzwiderstand entfernen (Spannung fällt unter 7 V ab)
8. BR 4 (PTK) von EXT auf INT stecken
(Bei Einsatz von abgesetzter PTK-Nachführung Brücke BR 4 auf
Stellung EXT belassen und die Anschlüsse der PTK-Nachführung auf
Steckplatz PTK stecken.)
9. Batterien anschließen (Ladespannung stellt sich nach Ladezustand
der Batterie und der Umgebungstemperatur ein).
Testen der Batterieladespannung
1. BR 3 (Prüfzeit Batterie) von Position „15 Min" auf Position „1 Min"
stecken
2. 1 Minute warten
3. Sofern keine Störungsanzeige erfolgt, d. h. die Batterieladespannung
in Ordnung ist, BR 3 wieder auf Position „15 Min" stecken.

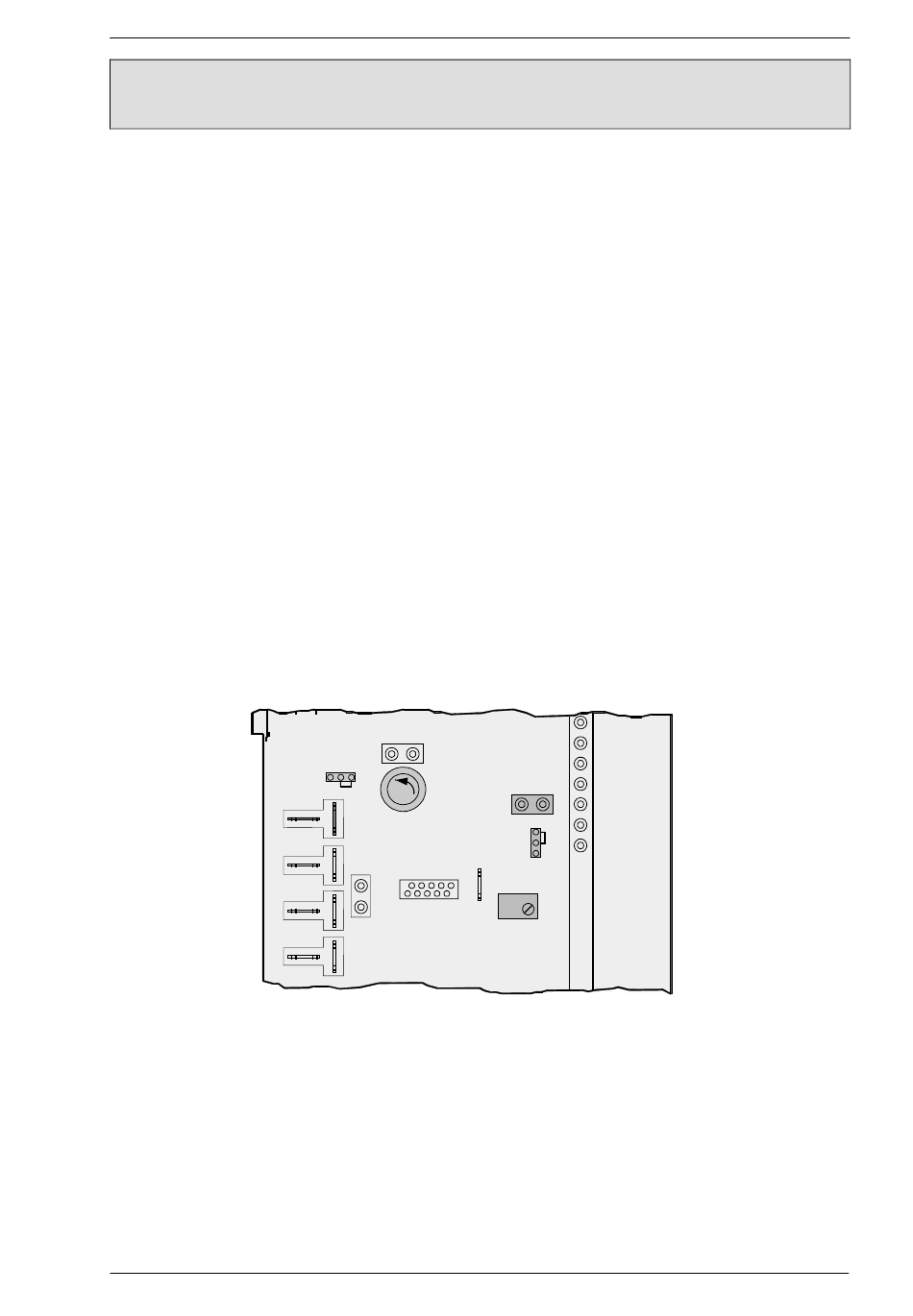

UC-ST/PMG
Prüfzeit
Batterie
1 min 15 min
BR3
Si-BA
+
Batterie-
-
anschluß
Steckplatz
PTK
INT
BR4
EXT
BR PTK
POTI
57
3.002.219.440
A4/Dez. 00
