WARNUNG
UNGENAUE DIAGNOSE
Ein unsachgemäßer Anschluss der Ableitungskabel an die Elektroden führt zu
Ungenauigkeiten beim EKG.
Stellen Sie sicher, dass die Ableitungskabel ordnungsgemäß an die Elektroden
angeschlossen sind. Jedes Ableitungskabel zu seinem farbigen Anschluss verfolgen, um
sicherzustellen, dass es mit der korrekten Bezeichnung der Position übereinstimmt.
B.2.1 Elektrodenplatzierung für Standard-12-Ableitung

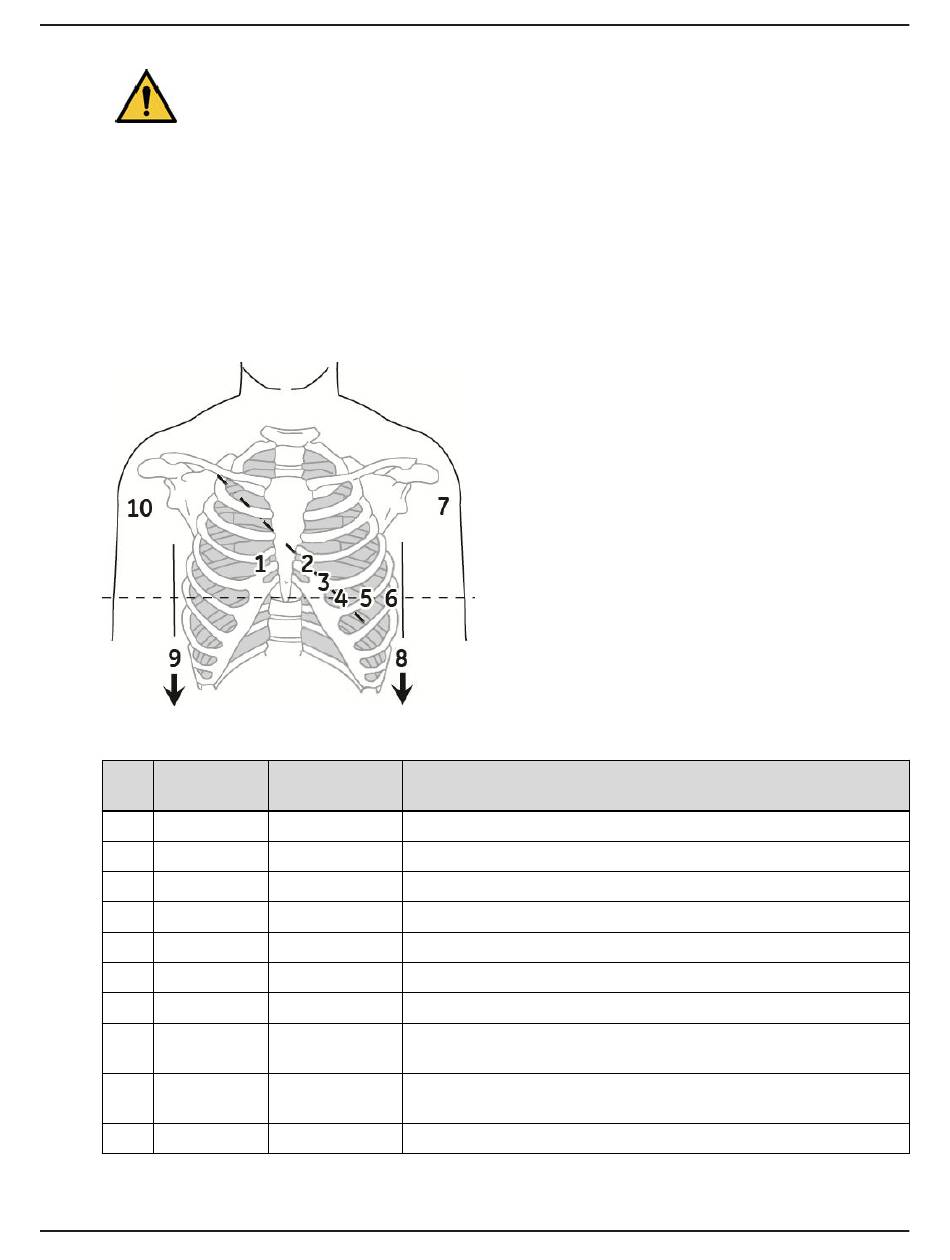

Verwenden Sie zum Erfassen eines standardmäßigen 12-Ableitungs-EKGs die im folgenden Schaubild
dargestellte Elektrodenplatzierung.
Tabelle B-1 Elektrodenplatzierung für Standard-12-Ableitung
Ele-
AHA-Bezeich-
ment
nung
1
V1 rot
2
V2 gelb.
3
V3 grün.
4
V4 blau
5
V5 orange
6
V6 violett
7
LA schwarz
8
LL rot
9
RL grün
10
RA weiß
5864335-022-3
IEC-Bezeichnung Beschreibung
C1 rot
Vierter Interkostalraum am rechten Sternalrand.
C2 gelb
Vierter Interkostalraum am linken Sternalrand.
C3 grün
Mittig zwischen den Punkten 2 und 4.
C4 braun
Fünfter Interkostalraum auf der Medioklavikularlinie.
C5 schwarz
In der vorderen Axillarlinie auf derselben Höhe wie 4.
C6 violett
Mittlere Axillarlinie auf derselben Höhe wie 4 und 5.
L gelb
Linker Deltamuskel.
F grün
Über dem linken Knöchel (alternative Platzierung am Oberschenkel, so
nah wie möglich am Torso).
N schwarz
Über dem rechten Knöchel (alternative Platzierung am Oberschenkel, so
nah wie möglich am Torso).
R rot
Rechter Deltamuskel.
MAC5 A4/MAC5 A5/MAC5 Lite Ruhe-EKG-Analysesystem
B.2 Elektrodenplatzierung
284/358
