BOHRUNGEN GUARDIAN AUSSENBESCHLAG ODER INNENBESCHLAG EINSEITIGE MONTAGE

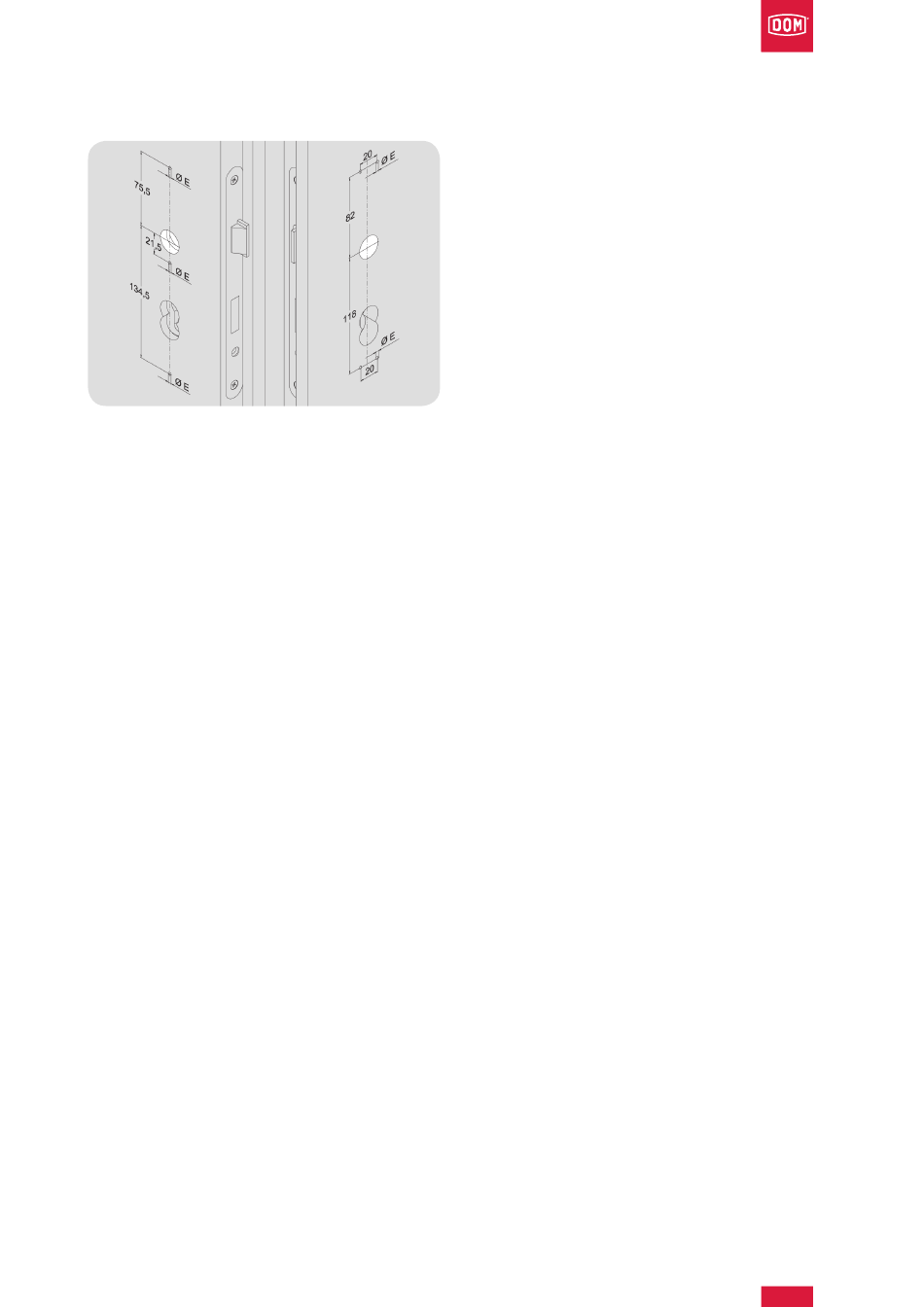

Abb. 6: Bohrungen einseitiger Montage
Der Guardian Außenbeschlag oder Innenbeschlag werden direkt an der Tür montiert, entweder mit Holzschrauben (mitgeliefert)
oder M5-Schrauben (mitgeliefert) und Einnietmuttern mit Senkköpfen (NICHT mitgeliefert) für blech Türe.
Der Guardian Außenbeschlag wird durch vier Schrauben montiert: Zwei oben und zwei unten. Die oberen (82 mm zur Drücker-
lochung) sowie die unteren Schrauben (118 mm zur Drückerlochung) sind 20 mm voneinander entfern, symmetrisch zur Mitte des
Beschlags.
Holztür:
1. Markieren Sie die Bohrungspunkte von der Außenseite der Tür, mit Hilfe von einem Lineal oder einem anderen Messgerät.
2. Bohren sie alle Punkte mit dem 3 mm Bohrer, bis zur eine tiefe von etwa 20 mm.
3. Entfernen Sie die Holzspäne
Blechtüre:
1. Markieren Sie die Bohrungspunkte von der Außenseite der Tür, mit Hilfe von einem Lineal oder ein anderes Messgerät.
2. Bohren sie alle Punkte mit dem 7 mm Bohrer (oder einem für die Gewindeeinsätze passenden Durchmesser).
3. Entfernen Sie die Stahlspäne
4. Montieren Sie die Gewindeeinsätze fest.
Der Guardian Innenbeschlag wird an drei Punkte fixiert. Über der Drückernuss (75.5 mm); in der Mitte, direkt unter der Drücker-
nuss (21.5 mm); und unter der Zylinderlochung (134.5 mm).
1. Markieren Sie die Bohrungspunkte von der Innenseite der Tür, mit Hilfe von einem Lineal oder einem anderen Messgerät.
Achten Sie darauf, dass die Punkte eine gerade senkrechte Linie bilden.
2. Bohren sie alle Punkte mit dem 3 mm Bohrer, bis zur eine tiefe von etwa 17 mm.
3. Entfernen Sie die Holzspäne
Blechtüre:
1. Markieren Sie die Bohrungspunkte von der Innenseite der Tür, mit Hilfe von einem Lineal oder einem anderen Messgerät.
2. Bohren sie alle Punkte mit dem 7 mm Bohrer (oder einem für die Gewindeeinsätze passenden Durchmesser).
3. Entfernen Sie die Stahlspäne
4. Montieren Sie die Gewindeeinsätze (nicht mitgeliefert) fest.
Lochabstände Außenbeschlag:
82 mm von der Drückerlochung nach oben
(zwei Lochungen oben)
118 mm von der Drückerlochung nach unten
(zwei Lochungen unten)
20 mm Abstände zwischen den zwei Lochungen waagerecht
Lochabstände Innenbeschlag:
75.5 mm oben
21.5 mm Mitte
134.5 mm unten
Durchmesser:
Holzschrauben:
E = Ø3 mm
Einnietmuttern:
E = Ø7 mm (für übliche M5-Einnietmuttern)
