BOHRUNGEN GUARDIAN UND GUARDIAN S:

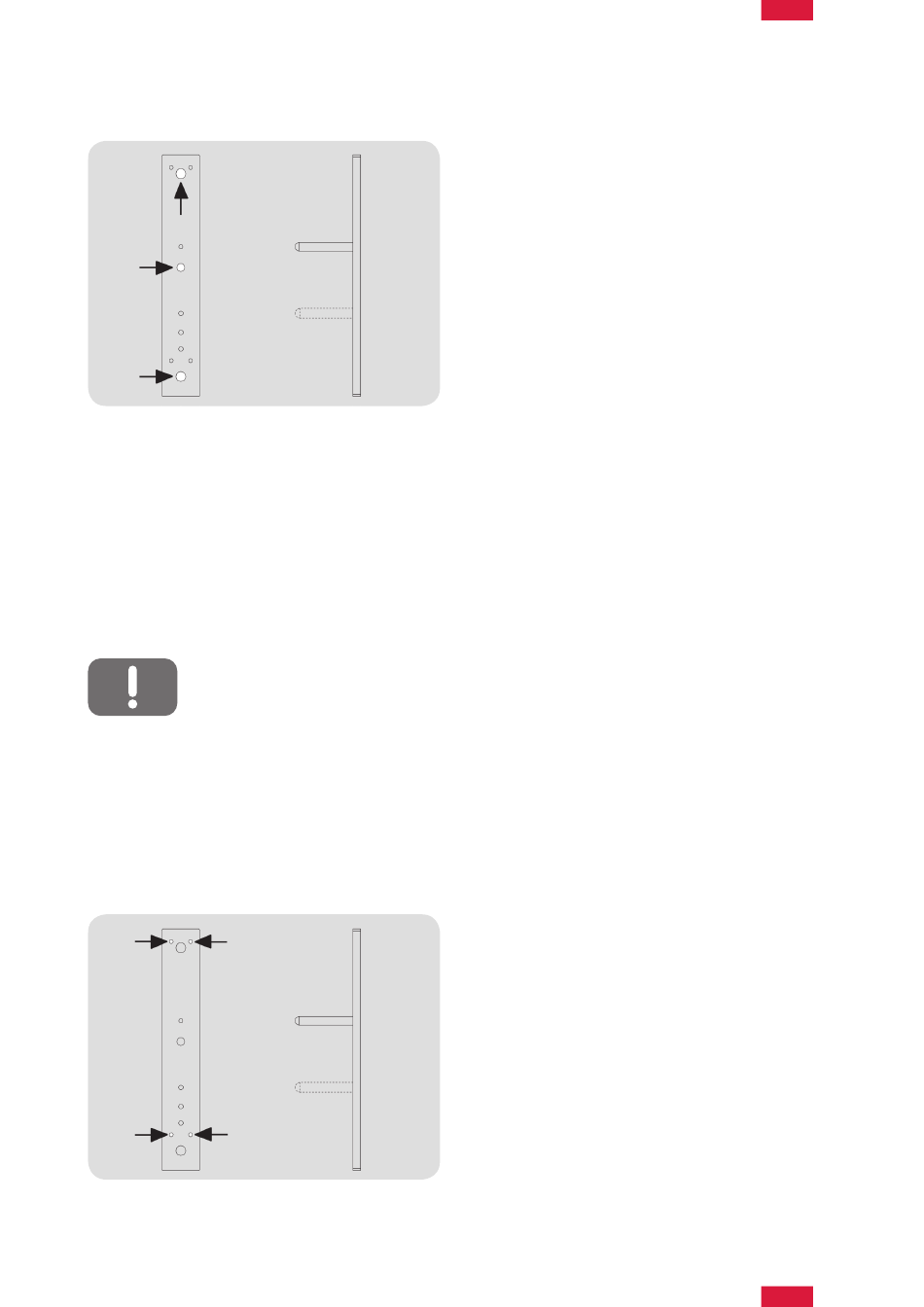

Abb. 24: Bohrlehre beidseitig
Gehen Sie in folgenden Schritten vor:
1. Bolzen für Vierkantöffnung in Bohrlehre einschrauben.
2. Wenn PZ-Lochung vorhanden, Bolzen für PZ-Lochung entsprechend des Abstandes zwischen Mittelpunkt der Schlossnuss
und dem Mittelpunkt des Schlüssellochs des Schließzylinders in Bohrlehre einschrauben.
3. Bohrlehre aufstecken.
4. Wenn keine PZ-Lochung vorhanden ist, Bohrlehre von Hand parallel zu Türkante ausrichten und fixieren.
5. Bohrlehre so fixieren, dass sie sich nicht bewegt.
6. Löcher anbohren.
7. Ggf. Schloss ausbauen oder ggf. durch Wiederholung zweite Seite anbohren.
8. Bohrlehre und Schloss demontieren.
Achtung! Bevor Sie die Löcher in die Tür bohren, stellen Sie sicher, dass Sie die Tür nicht durchbohren. Bohr-
maschine so einstellen, dass der Bohrer nicht durch die Tür hindurch bohrt und das Türblatt auf der Innenseite
der Tür bzw. das Schloss beschädigt. Ggf. Tiefenanschlag verwenden oder Schloss demontieren. Immer geeignete
Bohrer benutzen (Holz, Metall).
Bei der Verwendung von Einnietmuttern muss das Türblatt ggf. an gesenkt werden, damit der Bund nicht vorsteht.
Wir empfehlen daher die Verwendung von Blindnietmuttern mit Senkkopf.
Für Schäden, die durch unsachgemäße Montage entstehen, haftet der Hersteller nicht.
9. Löcher ggf. beidseitig, rechtwinkelig bohren.
10. Bohrspäne sorgfältig entfernen.
BOHRUNGEN GUARDIAN AUSSENBESCHLAG:
Abb. 25: Bohrlehre außenseitig
18
Für die beidseitige Montage müssen Sie die drei inneren
Bohrlöcher verwenden. Hier muss ein Durchgangsloch
gebohrt werden.
Bohrdurchmesser oben/unten = 10 mm
Bohrdurchmesser Mitte = 8 mm
Beim Guardian S müssen alle drei Bohrlöcher vorher mit
einem 16 mm-Bohrer auf 10 mm Tiefe angebohrt werden.
Erst dann wird mit dem 8 mm- bzw. dem 10 mm-Bohrer
durchgebohrt.
Empfehlung: Immer beidseitig bohren, um eine genaue
Positionierung der Beschläge zu gewährleisten.
Für die einseitige Montage müssen Sie die vier äußeren
Bohrlöcher verwenden. An den Befestigungspunkten ist
für entsprechende Gewinde oder Befestigungspunkte zu
sorgen.
Dazu liegen folgende Schrauben zur einseitigen Befestigung
der Einheit bei: M5x30 (Innensechskant / Inbus) für Rohr-
rahmentüren mit Einnietmuttern 4,5x40 (T20) für Vollblatt-
holztüren
