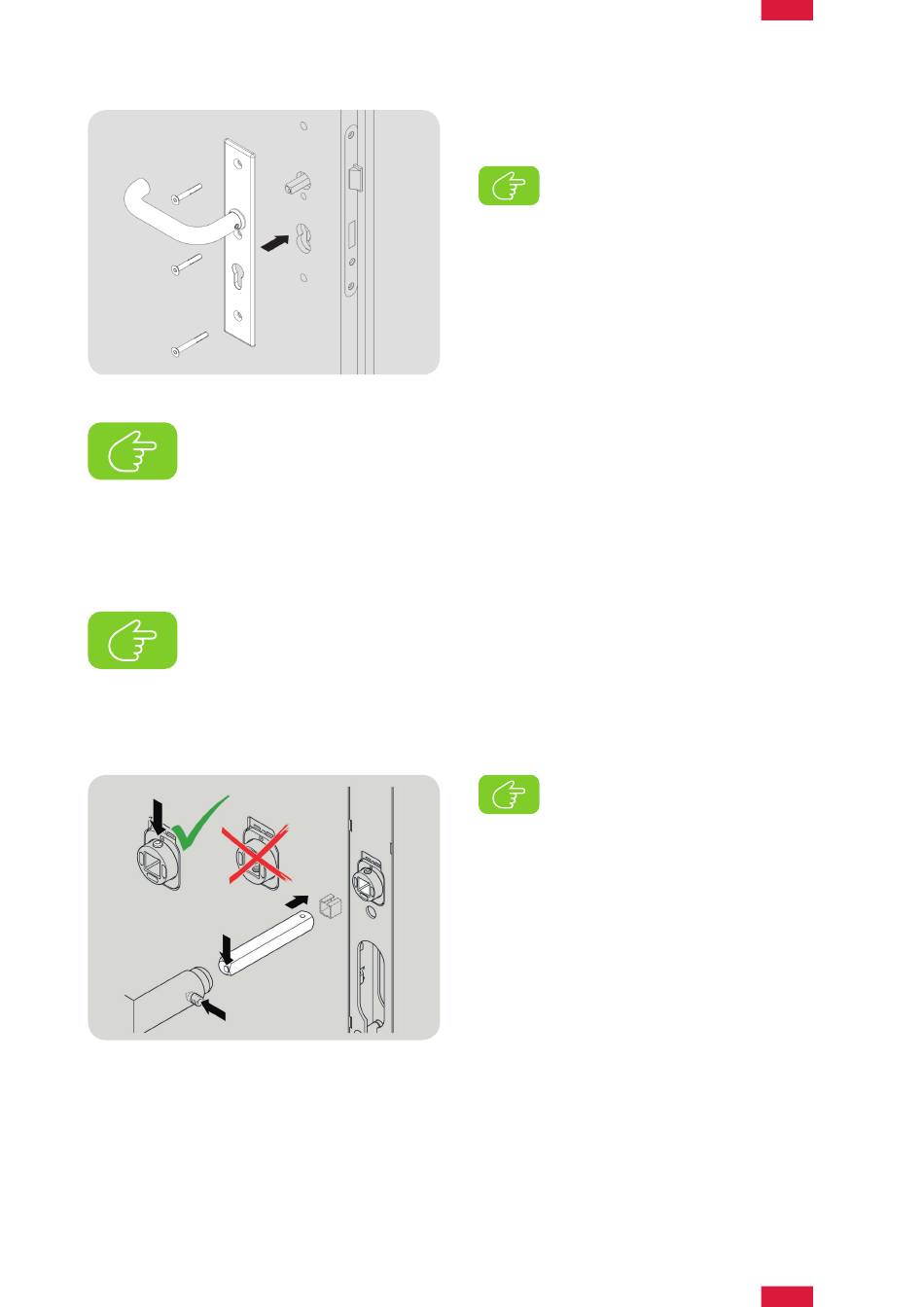

Abb. 15: Innenbeschlag fixieren
Hinweis! Bewahren Sie die Originalverpackung auf, damit Sie den Guardian S jederzeit geschützt lagern können.
MONTAGE GUARDIAN AUSSENBESCHLAG
Gehen Sie in folgenden Schritten vor:
Hinweis! Wenn Sie den Vierkant in das Kupplungsmodul einsetzen, müssen Sie meist je nach
Einbausituation (Schlossvariante) eine Adapterhülse einsetzen:
• 9,0 mm Schlosskastennuss (Feuer- und Paniktüren): Keine Adapterhülse notwendig – Die Kupplungs-
modulnuss und der Vierkant haben 9,0 mm.
• 8,0 mm Schlosskastennuss (Innentüren): Adapterhülse von 8 mm Vierkant auf 9mm Kupplungsmodulnuss
• 8,5 mm Schlosskastennuss: Adapterhülse von 8,5 mm Vierkant auf 9mm Kupplungsmodulnuss
• 10 mm Schlosskastennuss (Außentüren): Adapterhülse 9 mm Vierkant auf 10 mm in Schlossnuss
(auf Verrutschen sichern)
Abb. 16: Vierkant einstecken
14
5. Innenbeschlag auf Türblatt aufstecken und mit den
3 Schrauben fixieren.
Hinweis! Die Längere der drei Schrauben wird
in die unterste Lochung eingesetzt und hält
zusätzlich das Batteriefach fest. Schieben Sie
hierzu das Batteriefach in den Außenbeschlag
und halten Sie dieses fest. Schrauben Sie die
unterste und längste Schraube auf der Innen-
seite herein. Anschließend verschrauben Sie
die obere und mittlere Schraube in die dafür
vorgesehene Lochung.
6. Anschließend Drücker innen mit Gewindestift sichern.
Hinweis! Achten Sie unbedingt auch auf die
Position der Madenschraube zur Befestigung
des Vierkants. Diese muss sich auf der Ober
seite (12 Uhr - Position) des Kupplungsmoduls
befinden!
1. Vierkant ggf. mit Adapterhülse in das Kupplungsmodul
einsetzen: Dabei exzentrische Bohrung zum Gewinde-
stift / Madenschraube Innendrücker ausrichten!
2. Vierkant mit Gewindestift / Madenschraube sichern
(Innensechskant (Inbus) 2 mm).
