MONTAGE GUARDIAN
Gehen Sie in folgenden Schritten vor:

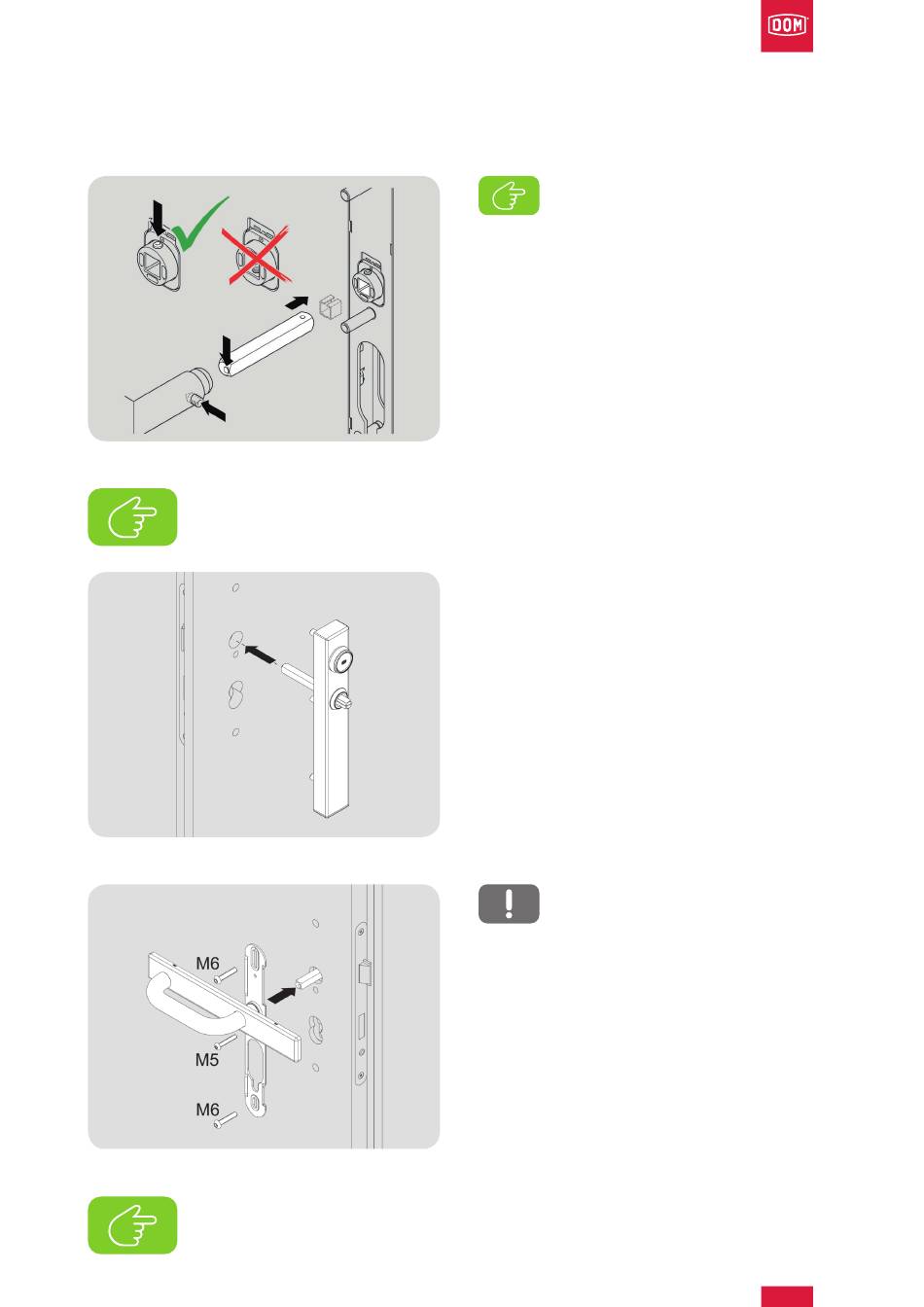

Abb. 7: Vierkant einstecken
Hinweis! Montieren Sie den Guardian stets bei geöffneter Tür, damit Sie sich nicht aussperren.
Abb. 8: Einheit positionieren
Abb. 9: Grundplatte innen
Hinweis! Bevor Sie den Türdrücker außen in die easyfix-Befestigung einrasten, Leichtgängigkeit und Kupp-
lungsfunktion prüfen. Sie benötigen hierzu einen berechtigen Transponder, den Sie entsprechend der Be-
schreibung im Kapitel Bedienung anlegen müssen.
Hinweis! Achten Sie unbedingt auch auf die
Position der Madenschraube zur Befestigung
des Vierkants. Diese muss sich auf der Ober-
seite (12 Uhr - Position) des Kupplungsmoduls
befinden!
1. Vierkant ggf. mit Adapterhülse in das Kupplungsmodul
einsetzen: Dabei die exzentrische Bohrung am Vierkant
zum Gewindestift / Madenschraube Innendrücker aus-
richten!
2. Vierkant mit Gewindestift / Madenschraube sichern.
3. Montierte Einheit auf vorgerichtetes Türblatt
aufstecken.
Achtung! Bei der Verbindung der Grundplatte
innen mit dem positionierten Außenbeschlag,
Verformung des Türblattes vermeiden.
4. Grundplatte innen so ausrichten, dass die Kanten zur
Verrastung der Abdeckhaube vom Türblatt wegweisen.
5. Grundplatte innen mit drei Türdurchgangsschrauben
unter Berücksichtigung des Türblattaufbaus mit
montiertem Außenbeschlag verbinden: Dabei Schrauben-
länge beachten!
11
