MONTAGE GUARDIAN S

Gehen Sie in folgenden Schritten vor:

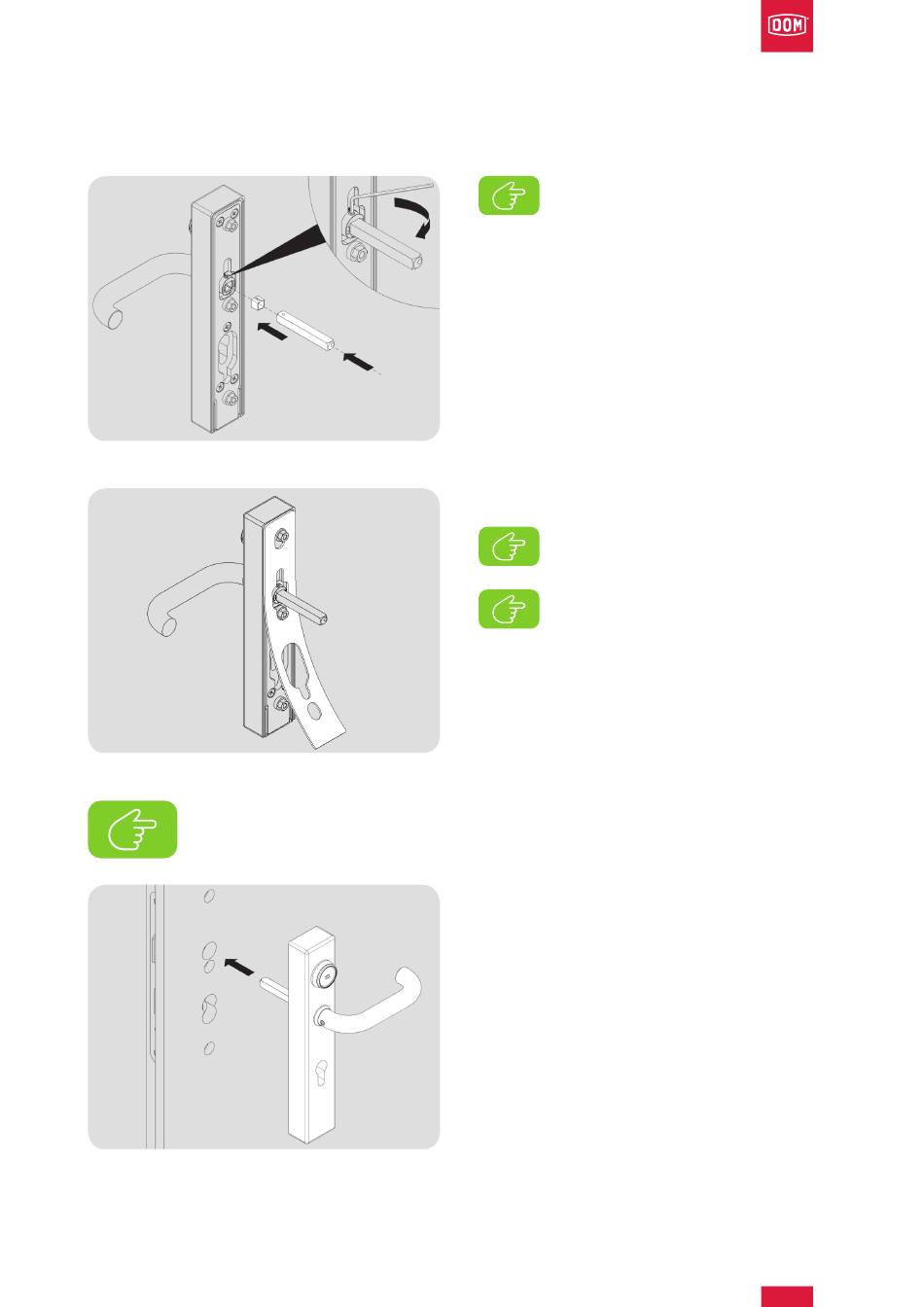

Abb. 12: Vierkant einstecken
Abb. 13: Dichtungsmatte aufbringen
Hinweis! Montieren Sie den Guardian® S stets bei geöffneter Tür, damit Sie sich nicht aussperren.
Abb. 14: Außenbeschlag positionieren
Hinweis! Achten Sie unbedingt auf die
Position des Gewindestiftes / Madenschrau-
be zur Befestigung des Vierkants. Diese muss
sich auf der Oberseite (12 Uhr - Position) des
Kupplungsmoduls befinden!
1. Vierkant ggf. mit Adapterhülse in das Kupplungsmodul
einsetzen: Dabei die exzentrische Bohrung am Vierkant
zum Gewindestift /Madenschraube Innendrücker
ausrichten!
2. Vierkant mit Gewindestift sichern.
(Innensechskant 2 mm)
3. Dichtungsmatte aufbringen
Hinweis! Achten Sie unbedingt darauf,
dass die Dichtungsmatte bei der Montage
des Guardian S richtig aufgebracht ist.
Hinweis! Achten Sie unbedingt darauf,
dass bei der späteren Montage eines
Profilzylinders die Dichtung in der
Zylinderlochung nicht beschädigt wird.
4. Außenbeschlag auf vorgerichtetes Türblatt aufstecken.
