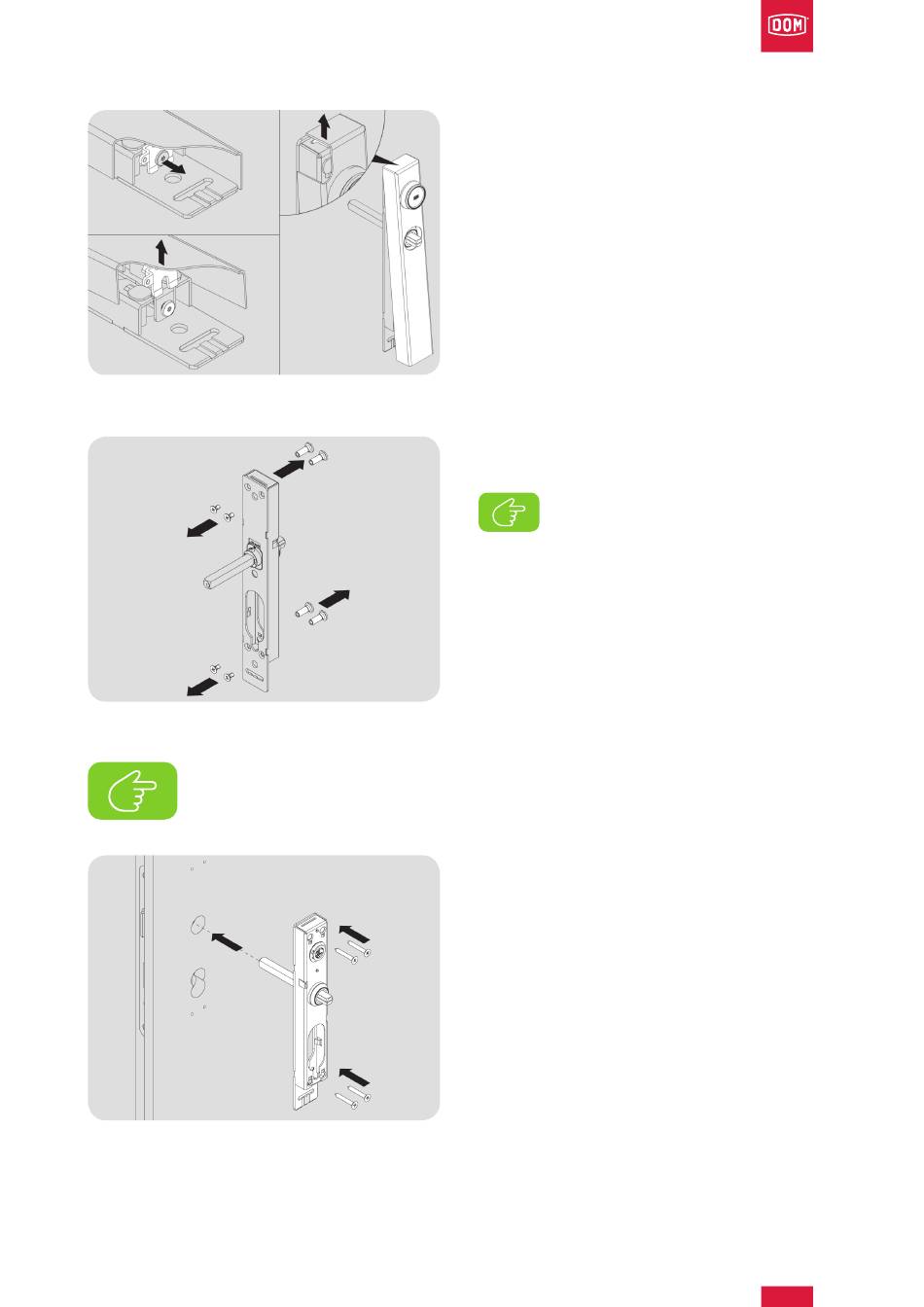

Abb. 17: Abdeckhaube entfernen
Abb. 18: Befestigungsschrauben und Verbindungshülsen
entfernen
Hinweis! Montieren Sie den Guardian stets bei geöffneter Tür, damit Sie sich nicht aussperren.
Abb. 19: Einheit befestigen
3. Batteriefach und Batterie, wie im Kapitel Batterie-
wechsel entnehmen. (S. 32, Schritt 1 bis 4)
4. Abdeckhaube mit Innensechsrundschlüssel (Torx T10)
lösen und etwas anheben.
5. Abdeckhaube oben am U-Profil aushängen.
6. Befestigungsschrauben an U-Profil lösen und
Schrauben sowie Verbindungshülsen entfernen.
Hinweis! Halten Sie das Batteriefach unter-
halb, bis die Schrauben fixiert sind fest, um
ein Herunterfallen der Teile zu vermeiden.
Helfen Sie sich ggf. mit Klebeband.
7. Vorbereitete Einheit auf vorgerichtetes Türblatt
aufstecken.
8. Einheit entsprechend Ihrer Einbausituation mit
4 Befestigungsschrauben fixieren und anschrauben:
Dem Guardian liegen folgende Schrauben zur Befesti-
gung der Einheit bei:
• Spanplattenschrauben 4,5x40 (Torx T20) für
Holzvollblatttüren
• M5x30 A2 ISO 7991 für Blech- oder Rohrrahmentüren
(Gewindeeinsätze)
15
