- Seite 1 Easykey Digital handle Installation guide...
- Seite 3 Content Technical drawing 2 - 3 English Français Deutsch Italiano Nederlands Easykey Slim...
- Seite 4 Easykey Slim...
- Seite 5 Easykey Adapt 15 4...

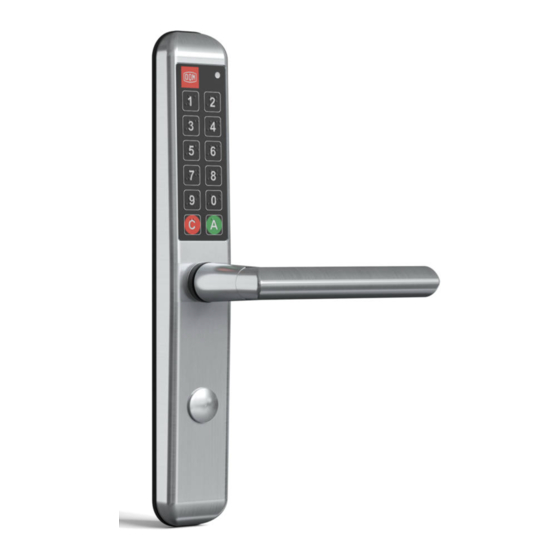

- Seite 6 Features and Technical Details Description Easykey is a digital escutcheon with Numeric & Braille keyboard, conceived for interior use Locking & Opening Time The latch is locked automatically after 3 seconds Master Codes The default master code is 856069 It is recommended to change the master code...
- Seite 7 Functions: Easykey in use CHANGE MASTER CODE By default Easykey has a Master Code 856069, which must be modified when it is installed. Each installation administrator-user can change it, following the sequence below: A+A+C+C+A+A+CURRENT MASTER CODE+A+NEW MASTER CODE+A ACTIVATE USER CODES To enter a new code follow the sequence below: A+C+A+MASTER CODE+A+CODE 1+A+CODE 2+A+…+CODE N+A+C...
- Seite 8 Installation Guide 1. Install the lockcase (1) with its insulator (if it is provided) in the door (2) and fix in place with the provided screws (3). 2. Ensure that the handle opening screw (4) is in the correct position for the required handle turn.
- Seite 9 Handle To assemble the handle, push it. To disassemble the handle, follow the instructions: Standard cylinder dimensions for Easykey SLIM Door thickness, mm for centered doors Cylinder dimensions, mm 30/45 30/50 30/50 35/55 35/55 40/60 40/60 45/65 45/65 50/70 outside/inside...
-
Seite 10: Informations Techniques
Informations techniques Description Easykey c’est une garniture de porte à contrôle d’accès électronique et autonome; les codes numériques et Braille permettent l’ouverture de la porte sans clé ou carte Temps d’ouverture Fermeture automatique après 3 secondes et de fermeture Code administrateur Par défaut le code administrateur est 856069, il est recommandé... - Seite 11 Fonctionnalités CHANGER CODE ADMINISTRATEUR Par défaut le code administrateur est 856069, il est recommandé de modifier ce code après l’installation d’Easykey. Pour changer le code administrateur, suivez la séquence ci-dessous: A+A+C+C+A+A+CODE ADMINISTRATEUR ACTUEL+A+NOUVEAU CODE ADMINISTRATEUR+A ACTIVER CODE ADMINISTRATEUR Pour activer un code d’utilisateur, suivez la séquence ci-dessous: A+C+A+CODE ADMINISTRATEUR +A+ CODE 1+A+CODE 2+A+…+...
-
Seite 12: Guide D'installation
Guide d’installation 1. Installez la serrure (1) avec les cales coupe-feu (si fournies) dans la porte (2) et fixez-la avec les vis fournies (3) 2. Assurez-vous que la vis de réglage de la main (4) est dans la bonne position. Retournez-là... - Seite 13 Béquille Pour assembler la béquille - poussez-la. Pour démonter la béquille, suivez les instructions : Dimensions standard du cylindre pour l’Easykey SLIM Epaisseur de la porte, mm Pour portes centrées Dimensions du cylindre, mm 30/45 30/50 30/50 35/55 35/55 40/60...
- Seite 14 Eigenschaften und Technische Details Beschreibung EasyKey ist ein digitaler Türgriff mit Ziffern- und Braille-Tastatur für den Innengebrauch Schließ- und Öffnungszeit Die Verriegelung schließt automatisch nach 3 Sekunden Mastercodes Der Standard-Mastercode lautet 856069, wir empfehlen, den Mastercode nach Einbau des digitalen Türgriffs zu ändern.
- Seite 15 Funktionen MASTERCODE ÄNDERN Der Standard-EasyKey-Mastercode lautet 856069 und muss nach der Installation geändert werden. Hierzu muss der Administrator die folgende Zeichenabfolge eingeben: A+A+C+C+A+A+AKTUELLER MASTERCODE+A+NEUER MASTERCODE+A NUTZERCODES EINGEBEN Zur Eingabe eines neuen Codes geben Sie bitte die folgend Zeichenabfolge ein: A+C+A+MASTERCODE+A+ CODE 1+A+CODE 2+A+…+CODE N+A+C ÖFFNEN MIT NUTZERCODE...
- Seite 16 Montageanleitung 1. Installieren Sie den Schlosskasten (1) zusammen mit der Isolierung (falls vorhanden) in der Tür (2) und befestigen Sie diesen mit den mitgelieferten Schrauben (3). 2. Stellen Sie sicher, dass sich die Griffschraube (4) in der korrekten Position für die entsprechende Griffdrehung befindet.
- Seite 17 Drücker Zur Montage des Drückers - Drücken. Zur Demontage des Drückers befolgen Sie bitte folgende Anweisungen: Standard Zylinderdimensionen für Easykey SLIM Schraubenlänge, mm für zentrierte Türen Zylinderdimensionen, mm 30/45 30/50 30/50 35/55 35/55 40/60 40/60 45/65 45/65 50/70 Standard-Vierkantlängen und Standardlängen der erforderlichen Schrauben: Türstärke, mm...
-
Seite 18: Caratteristiche Tecniche
Caratteristiche tecniche Descrizione Easy Key è una placca elettronica con tastiera numerica e Braille, concepita per uso interno Tempo di calettamento 3 secondi (preimpostanto dalla fabbrica e non modificabile) Codice Master La maniglia viene consegnata con un Codice Master standard, che deve essere cambiato durante l’installazione Codici utente L’amministratore può... - Seite 19 Opzioni del dispositivo MODIFICA DEL CODICE MASTER Il dispositivo ha un codice master di serie (856069) che deve essere cambiato durante l’intallazione. Ogni amministratore può cambiarlo attenendosi alle istruzioni seguenti: A+A+C+C+A+A+CODICE MASTER ATTUALE+A+NUOVO CODICE MASTER+A ATTIVAZIONE CODICE UTENTE Per inserire un codice utente attenersi alle istruzioni seguenti: A+C+A+CODICE MASTER+CODICE #1+A+CODICE#2+A+…+A+ CODICE N+A+C APERTURA DISPOSITIVO CON CODICE UTENTE...
- Seite 20 8. Slim: Se si vuole montare il cilindro (11), inserirlo nella serratura e fissarlo con la vite (12). 9. Serrare le viti della Easykey (13). 10. Assemblare le maniglie (14) e le rosette in plastica (15) e spingerle in posizione.
- Seite 21 Maniglia Per montare la maniglia inserirla sul quadro maniglia e spingerla. Per rimuovere la maniglia seguire le istruzioni: Dimensioni cilindro per la Easykey SLIM Spessore porta, mm, per porte con serratura centrata Dimensioni cilindro, mm, esterno/ 30/45 30/50 30/50 35/55...
-
Seite 22: Kenmerken & Technische Gegevens
Kenmerken & technische gegevens Beschrijving Easykey is een digitaal deurbeslag met numeriek en braille codepaneel, geschikt voor binnen gebruik Vergrendelings- De schoot wordt automatisch vergrendeld na 3 seconden en openingstijd Mastercodes De standaard mastercode is 856069 Het is aan te raden de mastercode te wijzigen wanneer het digitale deurbeslag is geïnstalleerd... - Seite 23 Apparaat functies MASTERCODE VERANDEREN De standaard mastercode is 856069. Deze moet worden aangepast na installatie. Elke administrator-user kan de mastercode aanpassen met de volgende stappen: A+A+C+C+A+A+HUIDGE MASTERCODE+A+NIEUWE MASTERCODE+A GEBRUIKERSCODES ACTIVEREN Om een nieuwe code aan te maken volg deze stappen: A+C+A+MASTERCODE+A+ CODE 1+A+CODE 2+A+…+CODE N+A+C APPARAAT OPENEN MET GEBRUIKERSCODE Om het apparaat te openen, voer de gebruikerscode in en druk op de letter A:...
-
Seite 24: Installatie Handleiding
Installatie handleiding 1. Installeer het insteekslot (1) met een montageplaat (als deze is meegeleverd) in de deur (2) en bevestig op zijn plaats met de bijgeleverde schroeven (3). 2. Controleer of de schroef voor de greep opening (4) in de juiste positie zit voor de benodigde draaiweg van de greep. - Seite 25 Handgreep Om de handgreep te monteren - druk in. Om de handgreep te demonteren, volg de instructies: Standaard cilinder afmetingen voor Easykey SLIM Deurdikte, mm voor gecentreerde deuren Cilinder afmetingen mm 30/45 30/50 30/50 35/55 35/55 40/60 40/60 45/65 45/65...
- Seite 26 24 24...
- Seite 28 we domore for security...
