TÜRVORBEREITUNG
Je nachdem, ob Sie die Bohrlehre Guardian einsetzen oder ob Sie eine Tür mit oder ohne Zylinder-Lochung bestücken wollen,
ist die Vorgehensweise zur Vorbereitung der Tür unterschiedlich. Die Tür ist entsprechend der Anschraubabstände vorzubereiten.
Achtung! Wir empfehlen den Einsatz der Bohrlehre Guardian, die Sie über DOM Sicherheitstechnik beziehen
können. (S. 17)
Achtung! Der Guardian kann auf Türen mit einer Dicke von 34 mm bis 114 mm und einer Entfernung zwischen
Drücker und Zylinder von 55 mm bis 94 mm aufgeschraubt werden (siehe Technische Daten).
Achtung! Der Guardian S kann auf Türen mit einer Dicke von 39 mm bis 83 mm und einer Entfernung
zwischen Drücker und Zylinder von 70 mm bis 94 mm aufgeschraubt werden (siehe Technische Daten).
Die Verschraubungsabstände sind zum Mittelpunkt der Vierkant/Schlossnuss festgelegt (Drücker-Rotationachse/Griff-Aufhängung).
Um eine höhere Genauigkeit zu erreichen, bohren Sie von beiden Seiten.
Entfernen Sie das Schloss, wenn nötig.
BOHRUNGEN GUARDIAN UND GUARDIAN S FÜR BEIDSEITIG MONTAGE VON AUSSENBESCHLAG UND INNENBESCHLAG

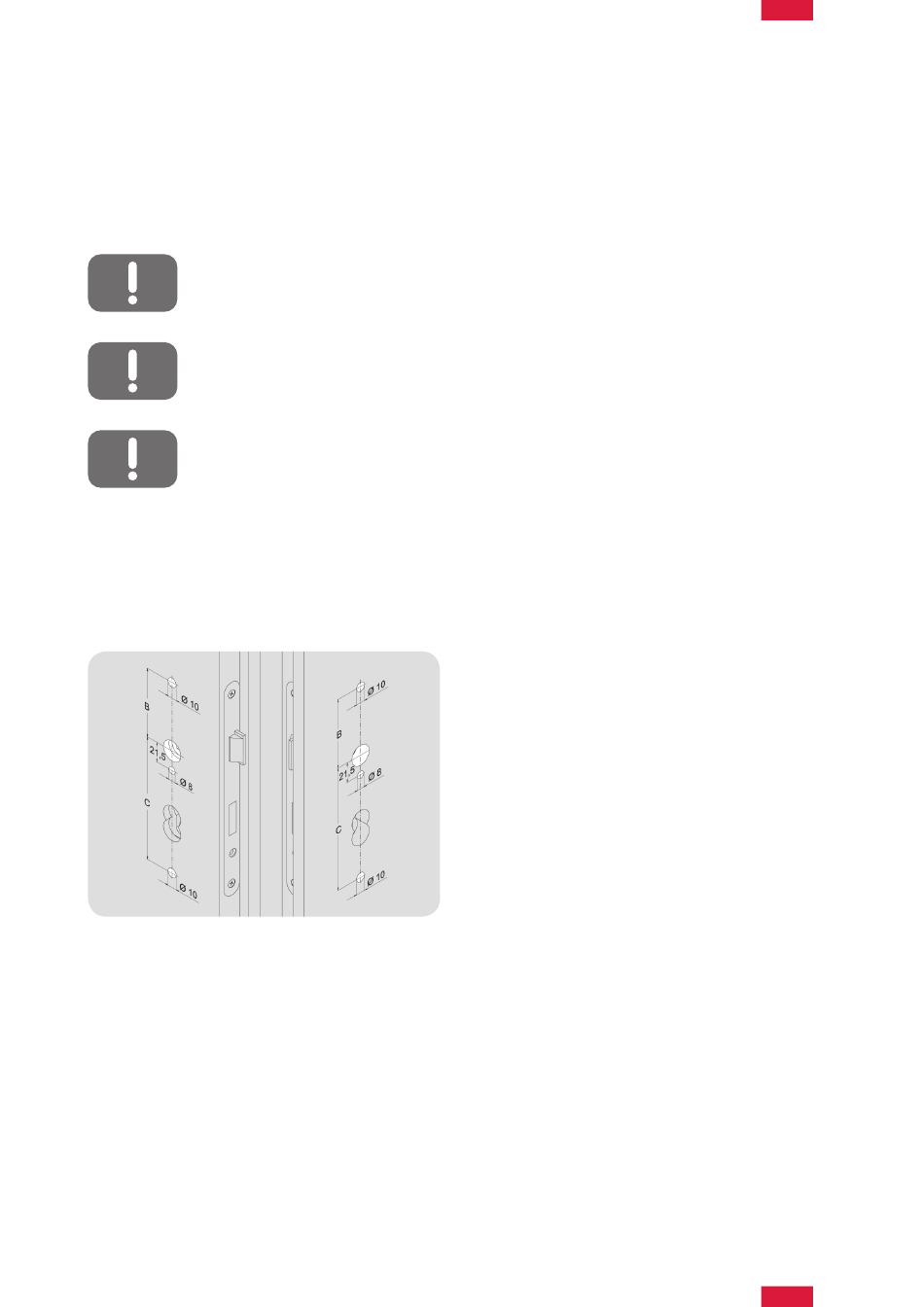

Abb. 5: Bohrungen beidseitiger Montage
Die Lochabstände sind von der Ausführung abhängig: Modell Deutschland oder Modell Frankreich.
Der Guardian, so wie der Guardian S werden an drei Punkten fixiert. Über der Drückernuss (Maß „B"); in der Mitte, unterhalb der
Drückernuss (21.5 mm); und unter dem Zylinderloch (Maß „C").
1. Markieren Sie die Bohrungspunkte von beiden Seiten der Tür, mit Hilfe von einem Lineal oder einem anderen Messgerät.
Achten Sie darauf, dass die Punkte eine gerade senkrechte Linie bilden.
2. Entfernen Sie das Schloss.
3. Nur für Guardian S: Bohren Sie alle 3 Punkte von der Außenseite mit dem 16 mm Bohrer, bis zur eine Tiefe von ca. 10 mm.
Dann machen Sie weiter mit Punkt 4.
4. Bohren sie in den mittleren Punkt von beiden Seiten mit dem 8 mm Bohrer, bis Sie die Lochung für den Schlosskasten erreichen.
5. Dann bohren Sie in den oberen und unteren Punkt von der Außenseite mit dem 10 mm Bohrer, bis etwa zur Mitte der Tür
6. Nun bohren Sie in den oberen und unteren Punkt von der Innenseite mit dem 10 mm Bohrer, bis sie die gegenseitige Bohrung
erreichen.
7. Entfernen Sie die Holzspäne
8
Lochabstände:
Verschraubung Modell Deutschland:
B = 75.5 mm
C = 134.5 mm
Verschraubung Modell Frankreich:
B = 65 mm
C = 130 mm
Durchmesser:
Oben = Ø10 mm
Mitte = Ø8 mm
Unten = Ø10 mm
Guardian S
Außenlöcher vergrößern
Ø16mm und 10 mm tief
