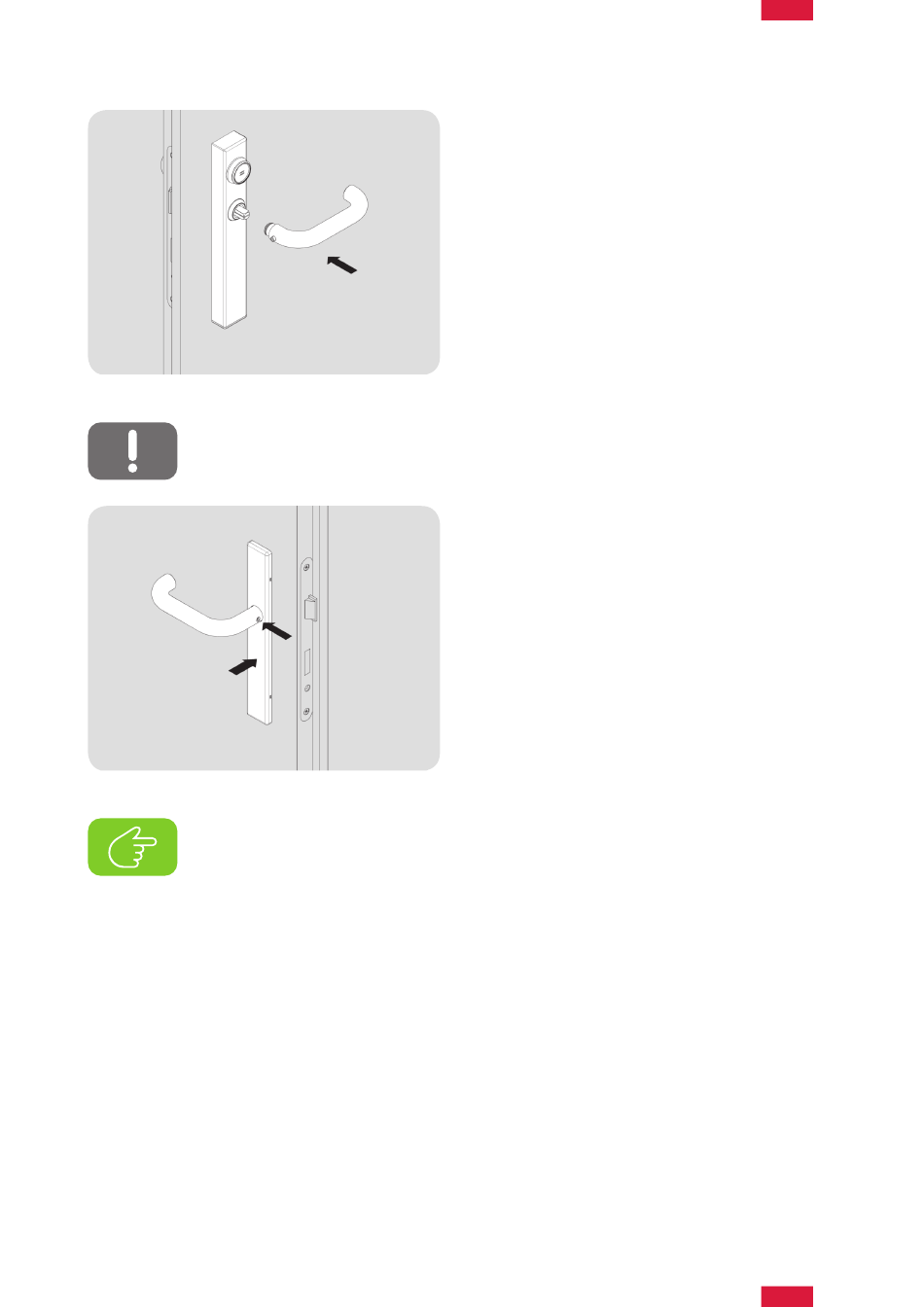

Abb. 10: Drücker außen
Achtung! Sollte die Einheit nicht einwandfrei funktionieren, ist eine Demontage erforderlich. Bei der Demon-
tage unbedingt darauf achten, dass Sie das Lesemodul nicht beschädigen! (S. 35)
Abb. 11: Drücker fixieren
Hinweis! Bewahren Sie die Originalverpackung auf, damit Sie den Guardian jederzeit geschützt lagern können.
12
6. Drücker außen (kurz) auf Vierkant aufstecken, ohne den
Drücker in die easyfix-Befestigung einzurasten.
7. Berechtigten Transponder vorzeigen.
8. Leichtgängigkeit und Kupplungsfunktion prüfen.
9. Wenn Funktionalität in Ordnung dann Drücker
einrasten, jedoch noch nicht mit Gewindestift sichern.
10. Abdeckhaube innen über Vierkant schieben, jedoch
noch nicht andrücken.
11. Drücker innen (lang) auf Vierkant aufstecken und in die
easyfix-Befestigung einrasten.
12. Leichtgängigkeit prüfen.
13. Nach erfolgreichem Funktionstest, Grundplatte innen
endgültig festziehen.
14. Anschließend Drücker innen endgültig andrücken und
außen mit Gewindestift sichern.
