BOHRUNGEN GUARDIAN INNENBESCHLAG

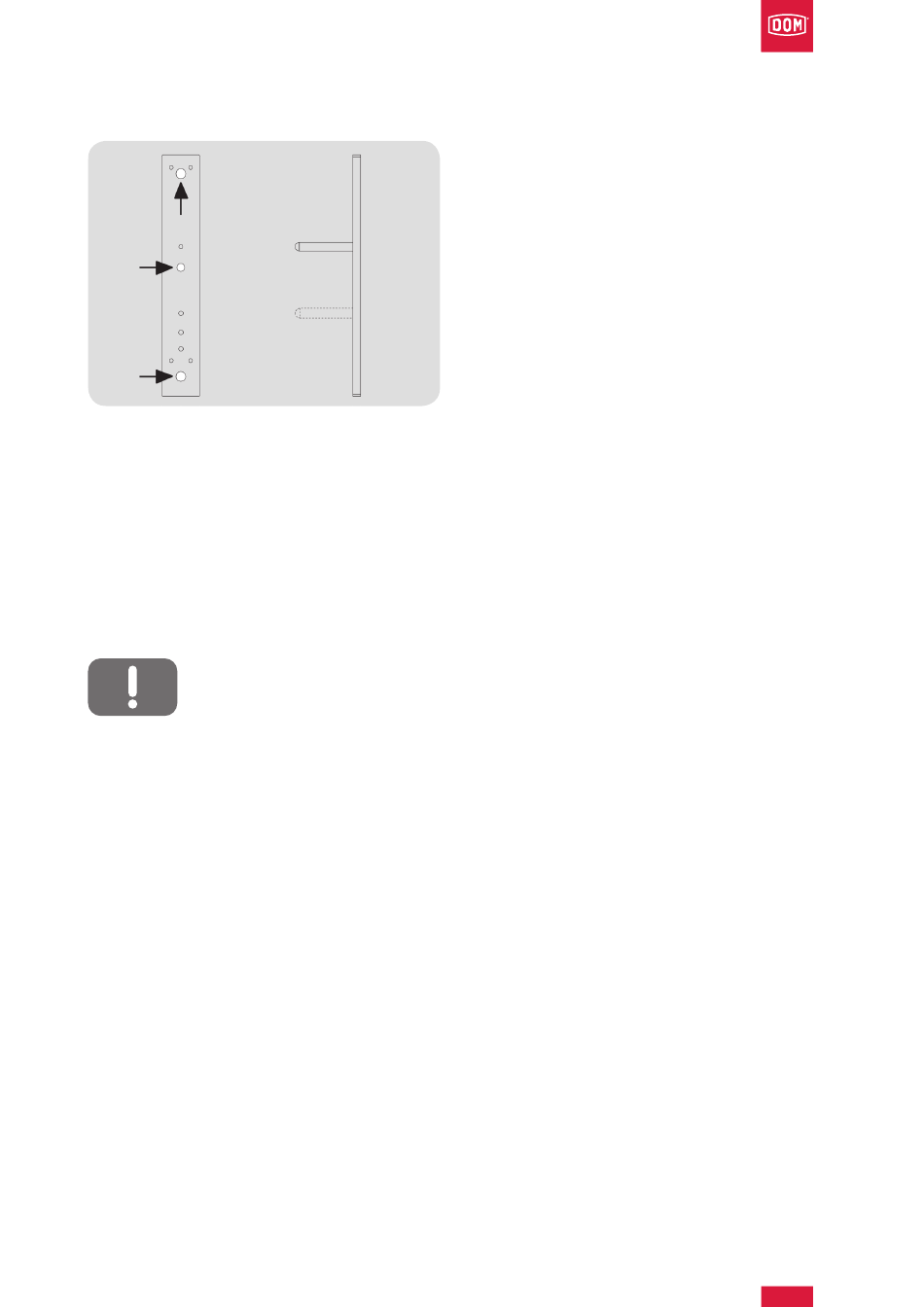

Abb. 26: Bohrlehre innenseitig
Gehen Sie in folgenden Schritten vor:
1. Bolzen für Vierkantöffnung in Bohrlehre einschrauben.
2. Wenn PZ-Lochung vorhanden, Bolzen für PZ-Lochung entsprechend des Abstandes zwischen Mittelpunkt der Schlossnuss
und Mittelpunkt des Schlüssellochs des Schließzylinders in Bohrlehre einschrauben.
3. Bohrlehre aufstecken.
4. Wenn keine PZ-Lochung vorhanden ist, Bohrlehre von Hand parallel zu Türkante ausrichten und fixieren.
5. Bohrlehre so fixieren, dass sie sich nicht bewegt.
6. Löcher anbohren.
7. Ggf. Schloss ausbauen oder ggf. durch Wiederholung zweite Seite anbohren.
8. Bohrlehre und Schloss demontieren.
Achtung! Bevor Sie die Löcher in die Tür bohren, stellen Sie sicher, dass Sie die Tür nicht durchbohren. Bohr-
maschine so einstellen, dass der Bohrer nicht durch die Tür hindurch bohrt und das Türblatt auf der Innenseite
der Tür bzw. das Schloss beschädigt. Ggf. Tiefenanschlag verwenden oder Schloss demontieren. Immer geeignete
Bohrer benutzen (Holz, Metall).
Bei der Verwendung von Einnietmuttern muss das Türblatt ggf. an gesenkt werden, damit der Bund nicht vorsteht.
Wir empfehlen daher die Verwendung von Blindnietmuttern mit Senkkopf.
Für Schäden, die durch unsachgemäße Montage entstehen, haftet der Hersteller nicht.
9. Löcher ggf. beidseitig, rechtwinkelig bohren.
10. Bohrspäne sorgfältig entfernen.
RENOVIERUNGSPLATTE
Die Renovierungsplatten können nur beim Guardian verwendet werden.
Die Dicke der Platten (je 3 mm) müssen bei der Bestellung zur Türstärke addiert werden.
Vor dem Aufstecken des Außenbeschlags an der Tür, die Renovierungsplatte zwischen Tür und Außenbeschlag positionieren.
Danach den Außenbeschlag in die Lochungen einführen.
Das gleiche gilt für die Positionierung der Renovierungsplatte auf der Innenseite der Tür. Bitte beachten Sie die benötigte Länge
der Schrauben bei der Bestellung.
Für die beidseitige Montage müssen Sie die drei inneren
Bohrlöcher verwenden. Hier muss ein Durchgangsloch
gebohrt werden.
Bohrdurchmesser oben/unten = 10 mm
Bohrdurchmesser Mitte = 8 mm
Empfehlung: Immer beidseitig bohren, um eine genaue
Positionierung der Beschläge zu gewährleisten.
