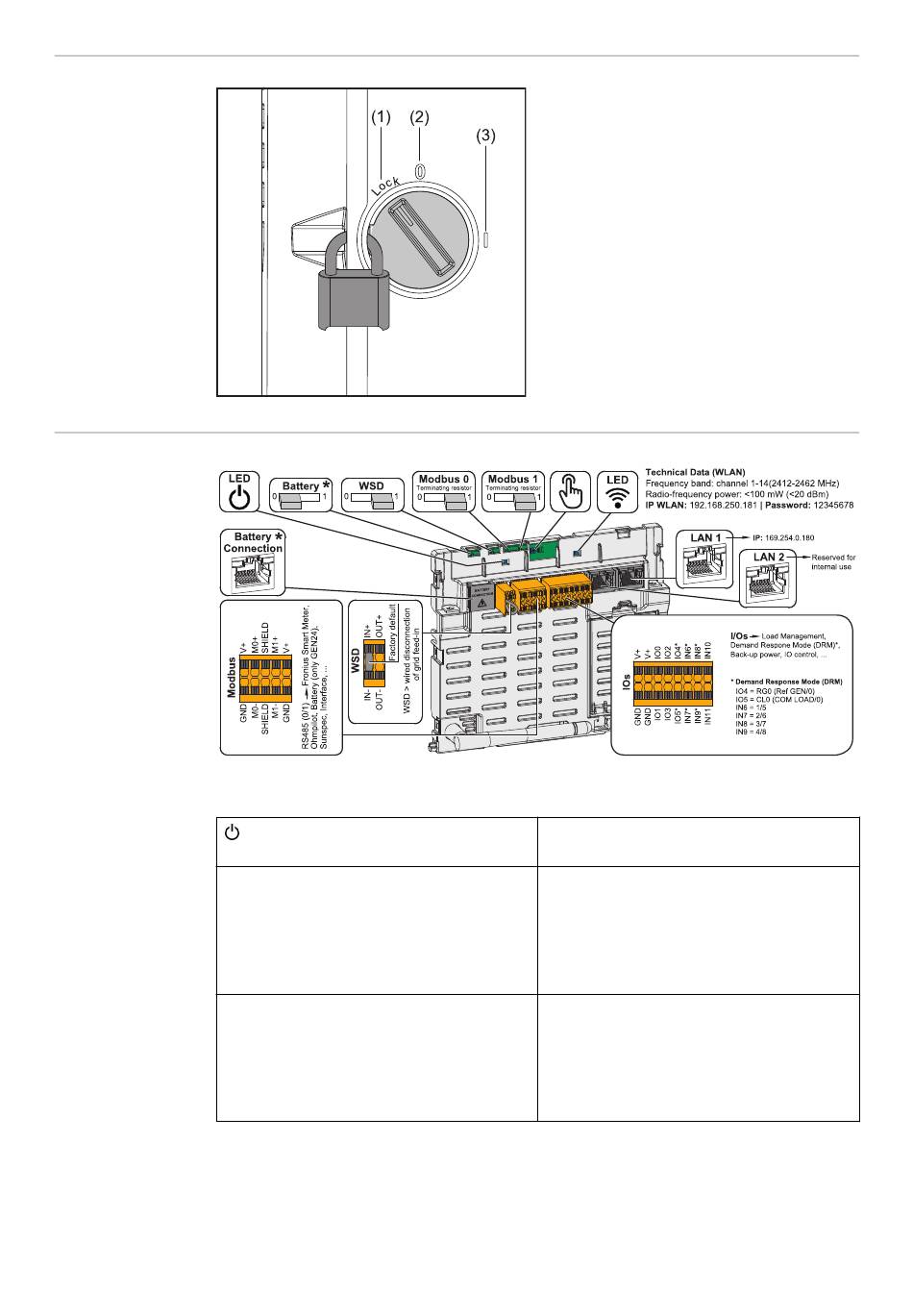

DC-Trennschal-
ter
Datenkommuni-
kations-Bereich
*Bitte beachten, dass die BAT (RJ45)-Schnittstelle für die zukünftige Verwendung reserviert und der-
zeit nicht verfügbar ist.
WSD (Wired Shut Down) Switch
Modbus 0 (MB0) Switch
34
Betriebs-LED
Der DC-Trennschalter verfügt über 3
Schalterstellungen:
(1)
Versperrt/Aus (Drehung nach
links)
(2)
Aus
(3)
Ein
WICHTIG!
In den Schalterstellungen (1) und (3)
kann der Wechselrichter mit einem
handelsüblichen Vorhängeschloss ge-
gen Ein-/Ausschalten gesichert wer-
den. Hierfür sind die nationalen Be-
stimmungen zu berücksichtigen.
Zeigt den Betriebszustand des Wech-
selrichters an.
Definiert den Wechselrichter als
WSD-Primärgerät oder WSD-Se-
kundärgerät.
Position 1: WSD-Primärgerät
Position 0: WSD-Sekundärgerät
Schaltet den Abschlusswiderstand für
Modbus 0 (MB0) ein/aus.
Position 1: Abschlusswiderstand ein
(Werkseinstellung)
Position 0: Abschlusswiderstand aus
