Wechselrichter
1
spannungsfrei
schalten
2
Installation
Risiko durch nicht ausreichend dimensionierte DC-Kabel.
Schäden am Wechselrichter durch thermische Überlastung kann die Folge sein.
▶
1
158
1
AC~
OFF
OFF
VORSICHT!

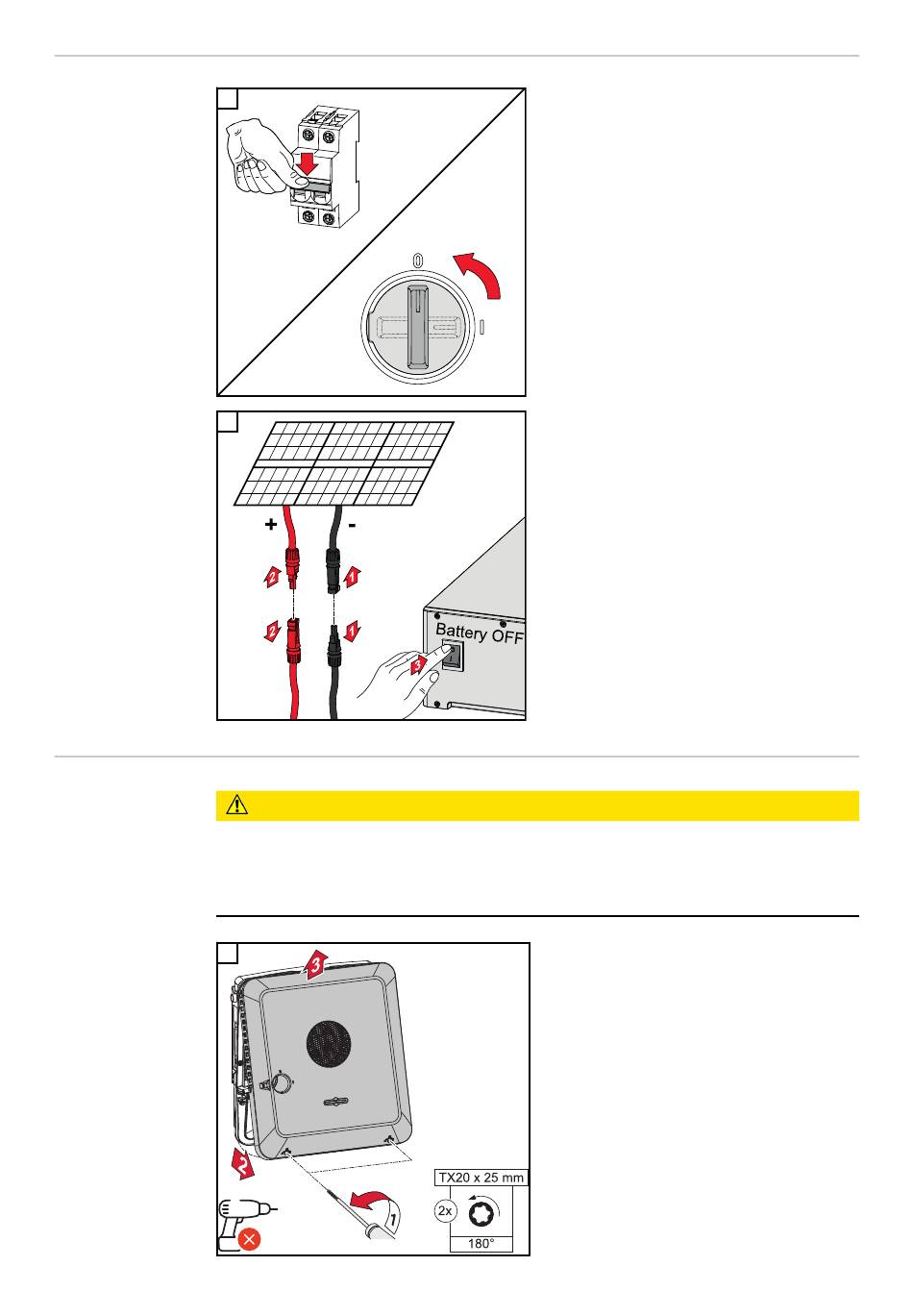

Für Dimensionierung der DC-Kabel sind die Angaben gemäß dem Kapitel
Zulässige Kabel für den elektrischen Anschluss
Den Leitungs-Schutzschalter aus-
schalten. DC-Trenner in die Schalter-
stellung „Aus" stellen.
2
ON
Verbindungen von den Solarmodul-
Strängen (+/-) lösen. Die am Wechsel-
richter angeschlossene Batterie aus-
schalten.
Die Entladezeit (2 Minuten) der Kon-
densatoren des Wechselrichter abwar-
ten.
auf Seite 67zu beachten.
Die 2 Schrauben an der Unterseite des
Gehäusedeckels mit einem Schrauben-
dreher (TX20) und einer 180°-Drehung
nach links lösen. Anschließend den
Gehäusedeckel an der Unterseite vom
Wechselrichter anheben und nach
oben aushängen.
