Dc-Trennschalter; Datenkommunikations-Bereich - Fronius Symo GEN24 6.0 Plus Bedienungsanleitung

DC-Trennschalter

Datenkommuni-
kations-Bereich
Modbus Anschlussklemme
WSD (Wired Shut Down) Switch
WSD Modbus 0 Modbus 1
Terminating resistor Terminating resistor
0 1
0 1 0
LED
USB
(1A,5V)

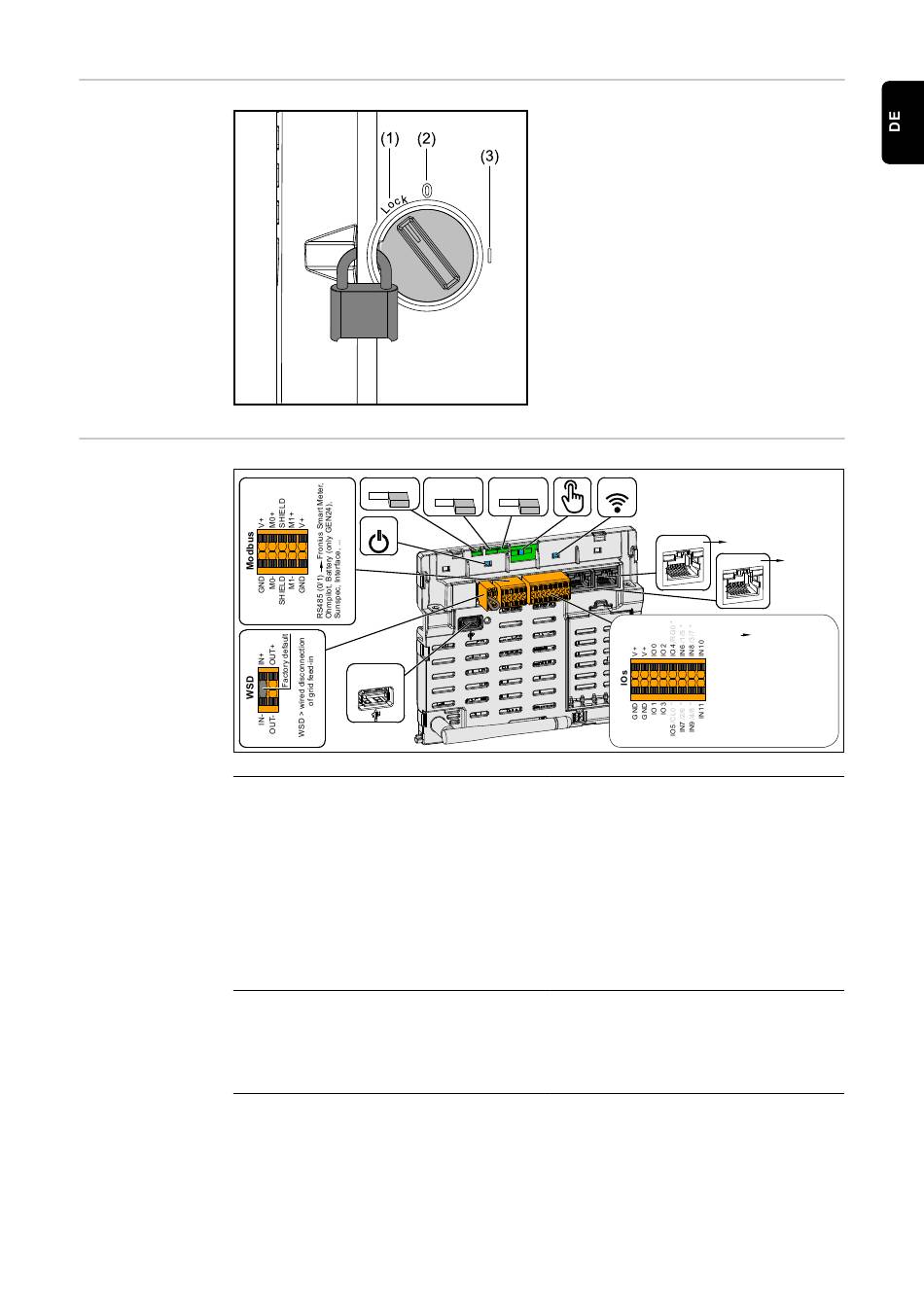

Der DC-Trennschalter verfügt über 3
Schalterstellungen:
(1) Versperrt/Aus (Drehung nach links)
(2) Aus
(3) Ein
WICHTIG!
In den Schalterstellungen (1) und (3) kann
der Wechselrichter gegen Ein-/Ausschal-
ten mit einem handelsüblichen Vorhänge-
schloss gesichert werden.
- Hierfür sind die nationalen Bestim-
mungen zu berücksichtigen.
Technical Data (WLAN)
LED
Frequency band: channel 1-11(2412-2462 MHz)
Radio-frequency power: <100 mW (<20 dBm)
1
IP WLAN: 192.168.250.181
LAN 1
Push-in Anschlussklemme für die Instal-
lation von Modbus 0, Modbus 1, 12 V
und GND (Ground).
Über die Modbus Anschlussklemme
wird die Datenverbindung zu den ange-
schlossenen Komponenten hergestellt.
Hierfür können die Eingänge M0 und M1
frei gewählt werden. Max. 4 Modbus
Teilnehmer pro Eingang siehe Kapitel
Modbus Teilnehmer auf Seite 80.
Definiert den Wechselrichter als WSD-
Master oder WSD-Slave.
Position 1: WSD-Master
Position 0: WSD-Slave
| Password: 12345678
IP: 169.254.0.180
LAN 2
Only inverter
to inverter
communication
I/Os
Load Management,
Demand Respone Mode (DRM)*,
Back-up power, IO control, ...
* Demand Response Mode (DRM)
IO4 = RG0 (Ref GEN/0)
IO5 = CL0 (COM LOAD/0)
IN6 = 1/5
IN7 = 2/6
IN8 = 3/7
IN9 = 4/8
27
