Kombinierte Solarmodul-Stränge mit Summen-
strom größer 22 A (I dcmax ).
PV 1 kleiner/gleich 41,25 A (I SC PV1 )
PV 2 kleiner/gleich 36 A (I SC PV2 )
Solarmodul-
1
Stränge am
Wechselrichter
anschließen
76

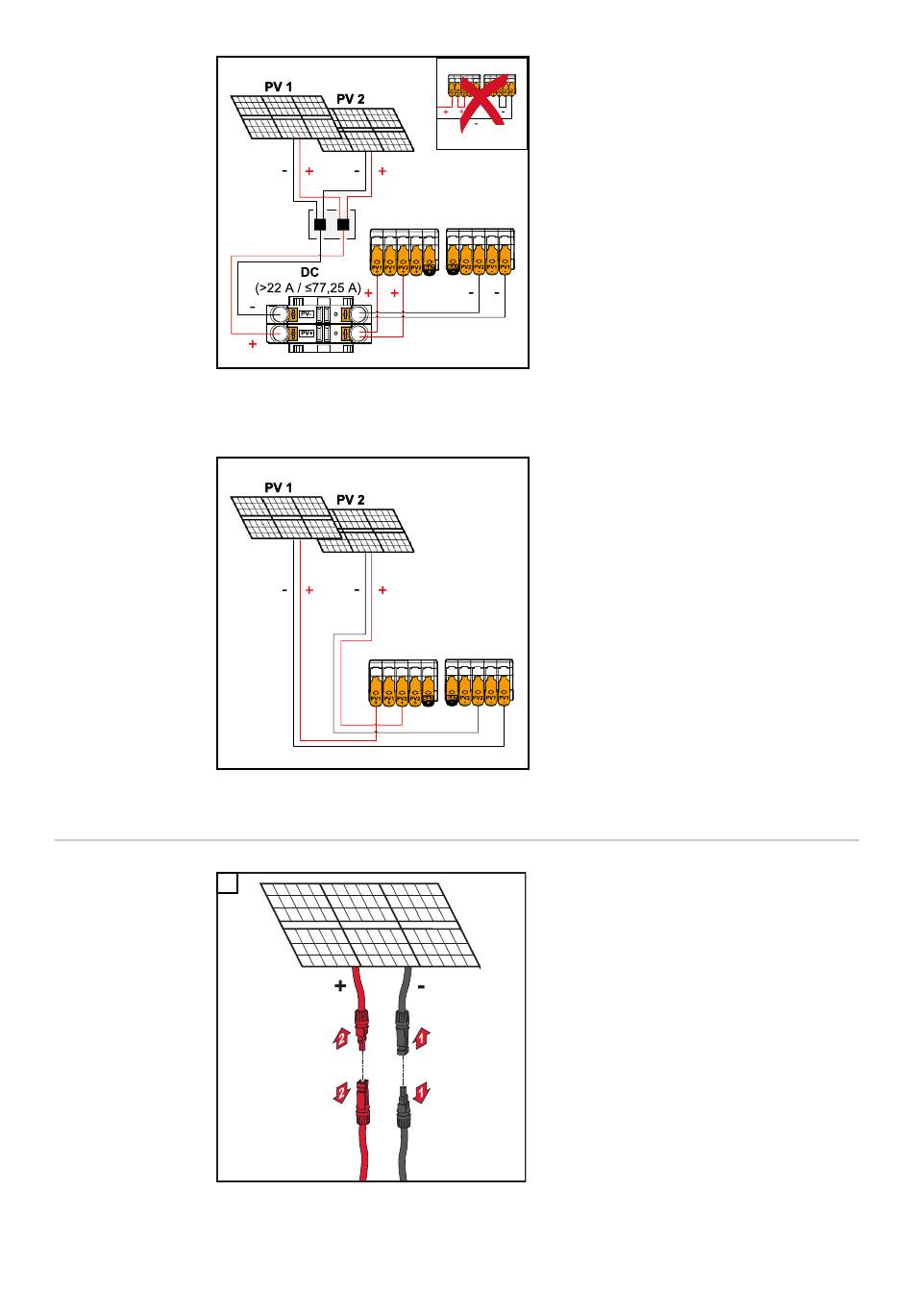

PV-Generator Einstellungen:
PV 1: ON
PV 2: OFF
PV 1 + PV 2 (parallel geschaltet): ON
WICHTIG!
Die maximale Strombelastung einer
einzelnen Anschlussklemme beträgt
22 A. PV‑Sammelstränge mit einem
Summenstrom über 22 A müssen vor
den Anschlussklemmen auf beide PV-
Eingänge aufgeteilt werden (I
≤ 77,25 A). Die Steckverbindung für
die Aufteilung des Summenstroms
muss ausreichend dimensioniert, ge-
eignet und fachgerecht montiert sein.
Das Aufteilen des Stroms durch
Überbrücken von PV 1 auf PV 2 an der
Anschlussklemme ist nicht zulässig.
PV-Generator Einstellungen:
PV 1: ON
PV 2: ON
