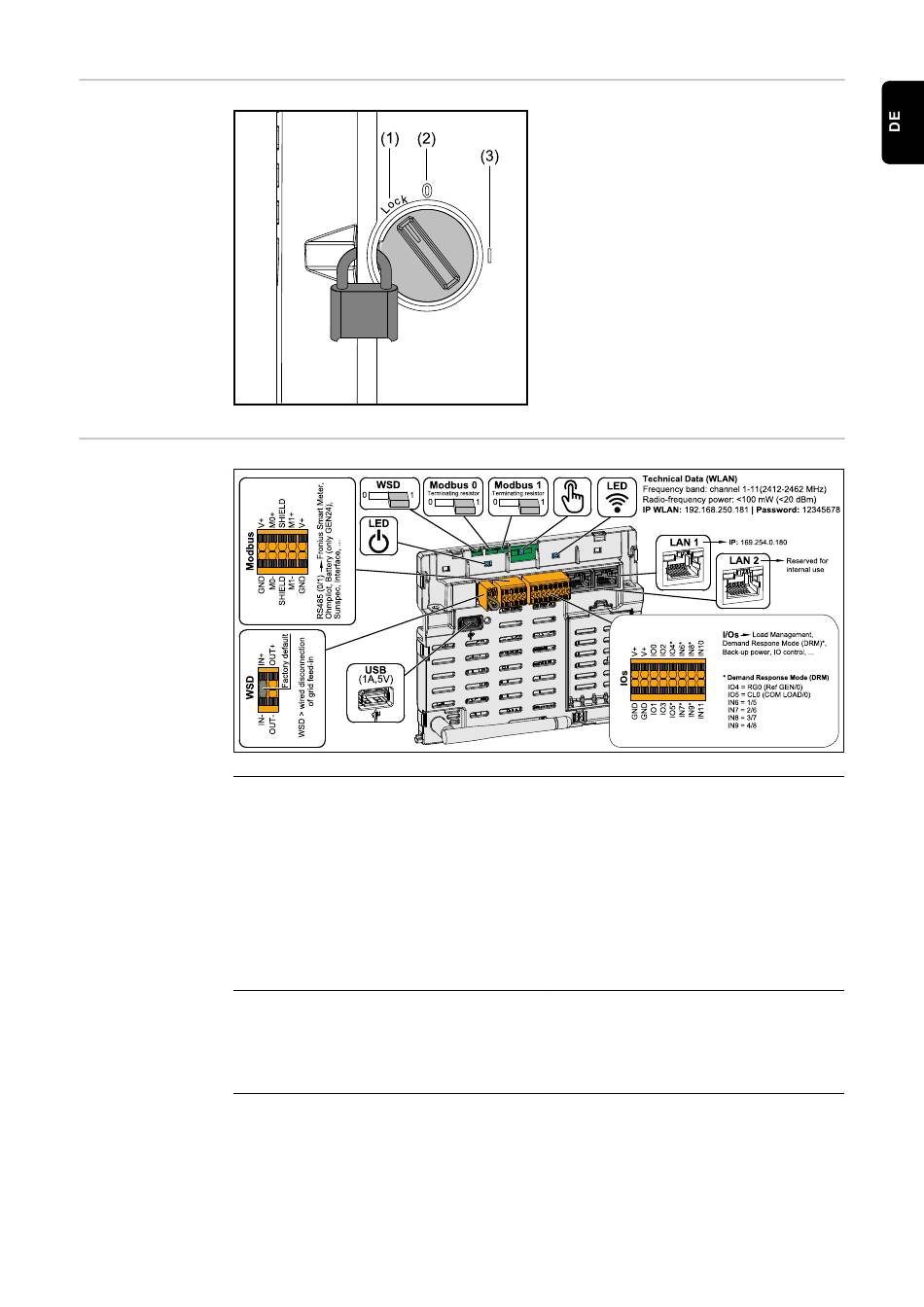

DC-Trennschalter

Datenkommuni-
kations-Bereich
Modbus Anschlussklemme
WSD (Wired Shut Down) Switch
Der DC-Trennschalter verfügt über 3
Schalterstellungen:
(1) Versperrt/Aus (Drehung nach links)
(2) Aus
(3) Ein
WICHTIG!
In den Schalterstellungen (1) und (3) kann
der Wechselrichter gegen Ein-/Ausschal-
ten mit einem handelsüblichen Vorhänge-
schloss gesichert werden.
- Hierfür sind die nationalen Bestim-
mungen zu berücksichtigen.
Push-in Anschlussklemme für die Instal-
lation von Modbus 0, Modbus 1, 12 V
und GND (Ground).
Über die Modbus Anschlussklemme
wird die Datenverbindung zu den ange-
schlossenen Komponenten hergestellt.
Die Eingänge M0 und M1 können frei
gewählt werden. Max. 4 Modbus Teil-
nehmer pro Eingang siehe Kapitel
bus Teilnehmer auf Seite 85.
Definiert den Wechselrichter als WSD-
Primärgerät oder WSD-Sekundärgerät.
Position 1: WSD-Primärgerät
Position 0: WSD-Sekundärgerät
Mod-
