Endress+Hauser PROline promag 53 Beschreibung Gerätefunktionen Seite 26

4 Block QUICK SETUP
!
26

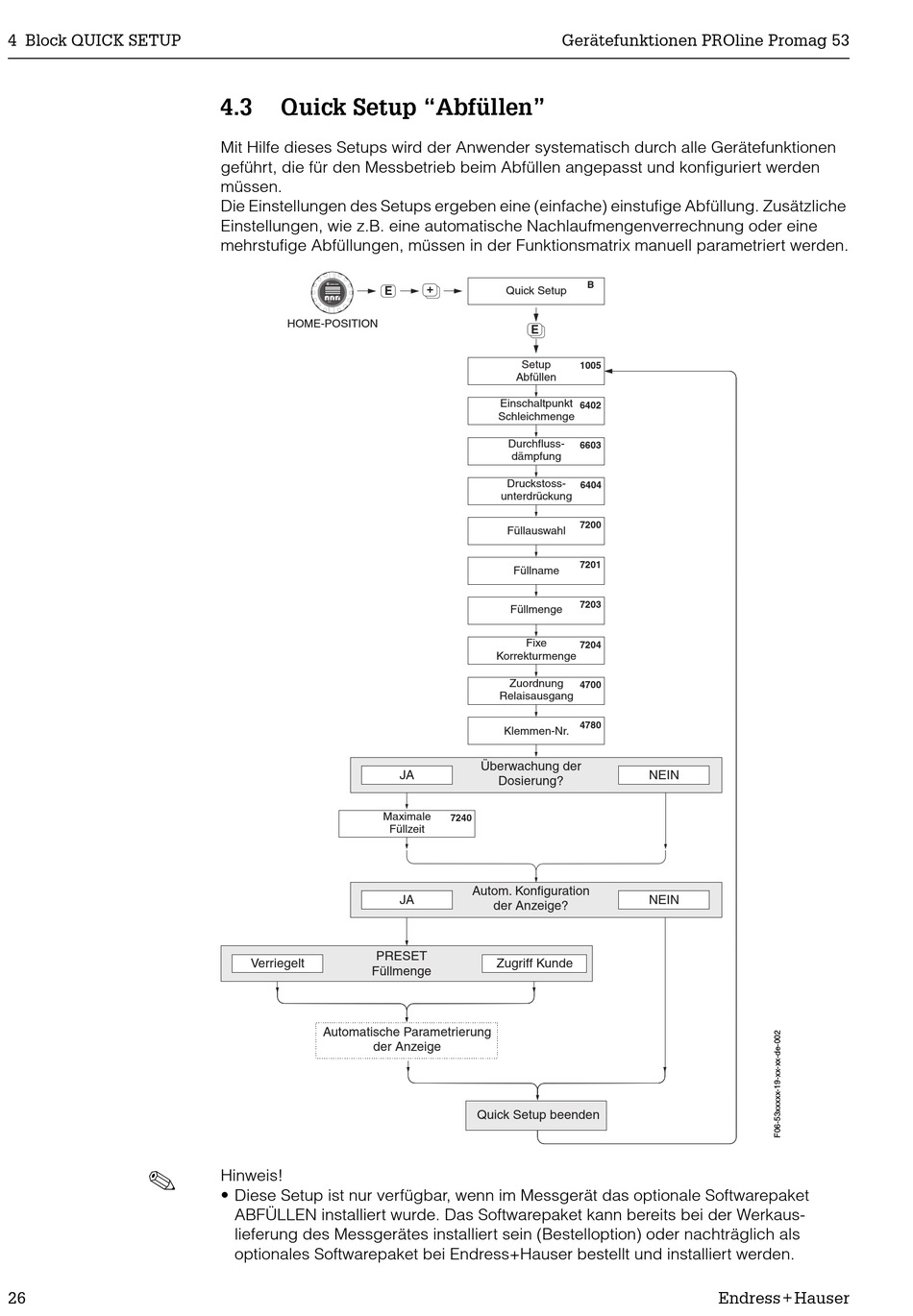

4.3 Quick Setup "Abfüllen"
Mit Hilfe dieses Setups wird der Anwender systematisch durch alle Gerätefunktionen
geführt, die für den Messbetrieb beim Abfüllen angepasst und konfiguriert werden
müssen.
Die Einstellungen des Setups ergeben eine (einfache) einstufige Abfüllung. Zusätzliche
Einstellungen, wie z.B. eine automatische Nachlaufmengenverrechnung oder eine
mehrstufige Abfüllungen, müssen in der Funktionsmatrix manuell parametriert werden.
ENDRESS+HAUSER
E
- + E
ESC
HOME-POSITION
Maximale
Füllzeit
PRESET
Verriegelt
Füllmenge
Automatische Parametrierung
der Anzeige
Hinweis!
• Diese Setup ist nur verfügbar, wenn im Messgerät das optionale Softwarepaket
ABFÜLLEN installiert wurde. Das Softwarepaket kann bereits bei der Werkaus-
lieferung des Messgerätes installiert sein (Bestelloption) oder nachträglich als
optionales Softwarepaket bei Endress+Hauser bestellt und installiert werden.
Gerätefunktionen PROline Promag 53
+ +
Quick Setup
+ E
Setup
Abfüllen
Einschaltpunkt
Schleichmenge
Durchfluss-
dämpfung
Druckstoss-
unterdrückung
Füllauswahl
Füllname
Füllmenge
Fixe
Korrekturmenge
Zuordnung
Relaisausgang
Klemmen-Nr.
Überwachung der
JA
Dosierung?
7240
Autom. Konfiguration
JA
der Anzeige?
Zugriff Kunde
Quick Setup beenden
B
1005
6402
6603
6404
7200
7201
7203
7204
4700
4780
NEIN
NEIN
Endress+Hauser
