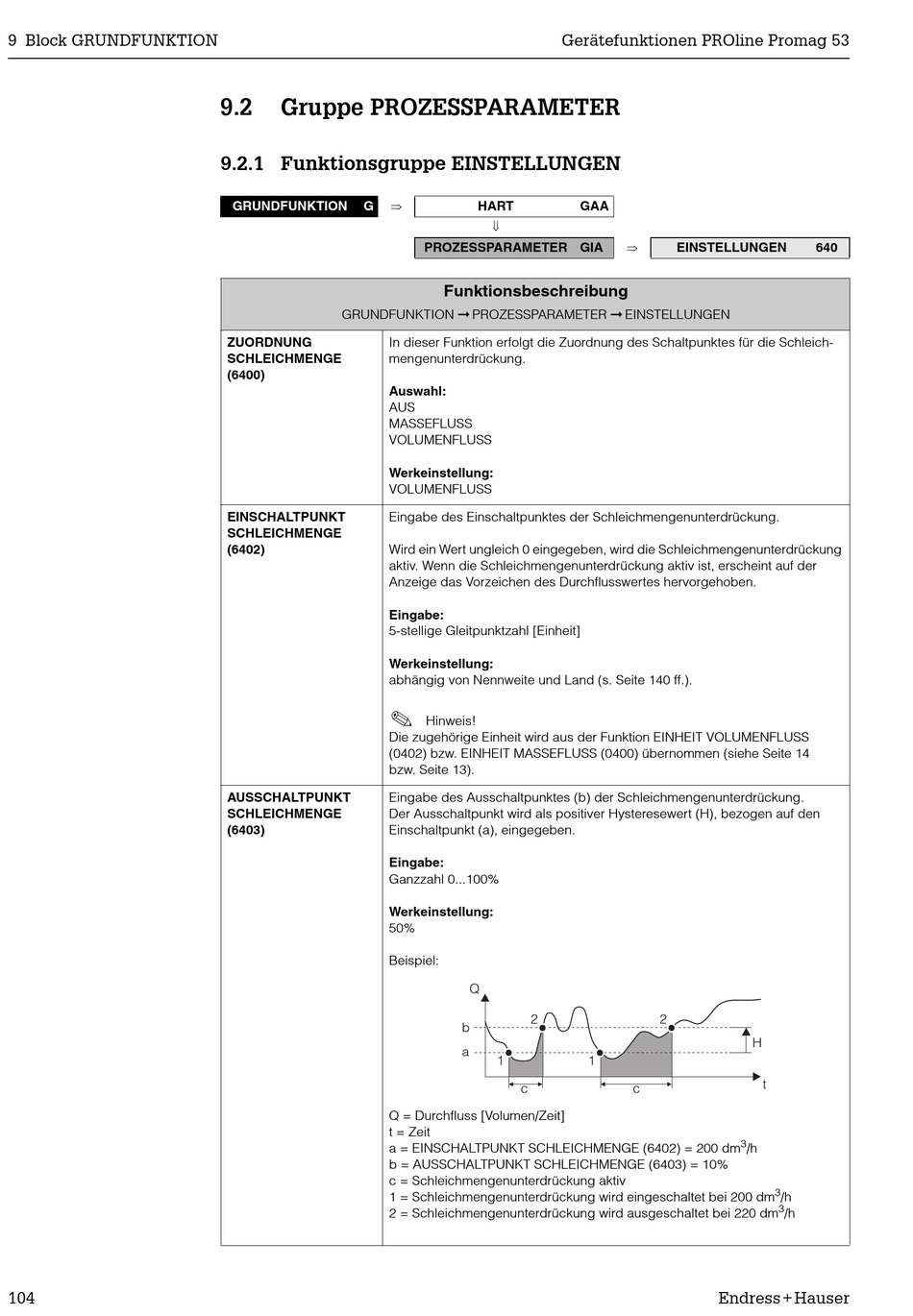

Endress+Hauser PROline promag 53 Beschreibung Gerätefunktionen Seite 104

9 Block GRUNDFUNKTION
104
9.2 Gruppe PROZESSPARAMETER
9.2.1 Funktionsgruppe EINSTELLUNGEN
⇒
GRUNDFUNKTION G
GRUNDFUNKTION ➞ PROZESSPARAMETER ➞ EINSTELLUNGEN
ZUORDNUNG In dieser Funktion erfolgt die Zuordnung des Schaltpunktes für die Schleich-
SCHLEICHMENGE mengenunterdrückung.
(6400)
Auswahl:
AUS
MASSEFLUSS
VOLUMENFLUSS
Werkeinstellung:
VOLUMENFLUSS
EINSCHALTPUNKT Eingabe des Einschaltpunktes der Schleichmengenunterdrückung.
SCHLEICHMENGE
(6402) Wird ein Wert ungleich 0 eingegeben, wird die Schleichmengenunterdrückung
aktiv. Wenn die Schleichmengenunterdrückung aktiv ist, erscheint auf der
Anzeige das Vorzeichen des Durchflusswertes hervorgehoben.
Eingabe:
5-stellige Gleitpunktzahl [Einheit]
Werkeinstellung:
abhängig von Nennweite und Land (s. Seite 140 ff.).
!
Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS
(0402) bzw. EINHEIT MASSEFLUSS (0400) übernommen (siehe Seite 14
bzw. Seite 13).
AUSSCHALTPUNKT Eingabe des Ausschaltpunktes (b) der Schleichmengenunterdrückung.
SCHLEICHMENGE Der Ausschaltpunkt wird als positiver Hysteresewert (H), bezogen auf den
(6403) Einschaltpunkt (a), eingegeben.
Eingabe:
Ganzzahl 0...100%
Werkeinstellung:
50%
Beispiel:
Q = Durchfluss [Volumen/Zeit]
t = Zeit
a = EINSCHALTPUNKT SCHLEICHMENGE (6402) = 200 dm
b = AUSSCHALTPUNKT SCHLEICHMENGE (6403) = 10%
c = Schleichmengenunterdrückung aktiv
1 = Schleichmengenunterdrückung wird eingeschaltet bei 200 dm
2 = Schleichmengenunterdrückung wird ausgeschaltet bei 220 dm
Gerätefunktionen PROline Promag 53
HART GAA
⇓
PROZESSPARAMETER GIA
Funktionsbeschreibung
Hinweis!
Q
2
b
a
1 1
c
⇒
EINSTELLUNGEN
2
H
t
c
3
/h
3
/h
3
/h
