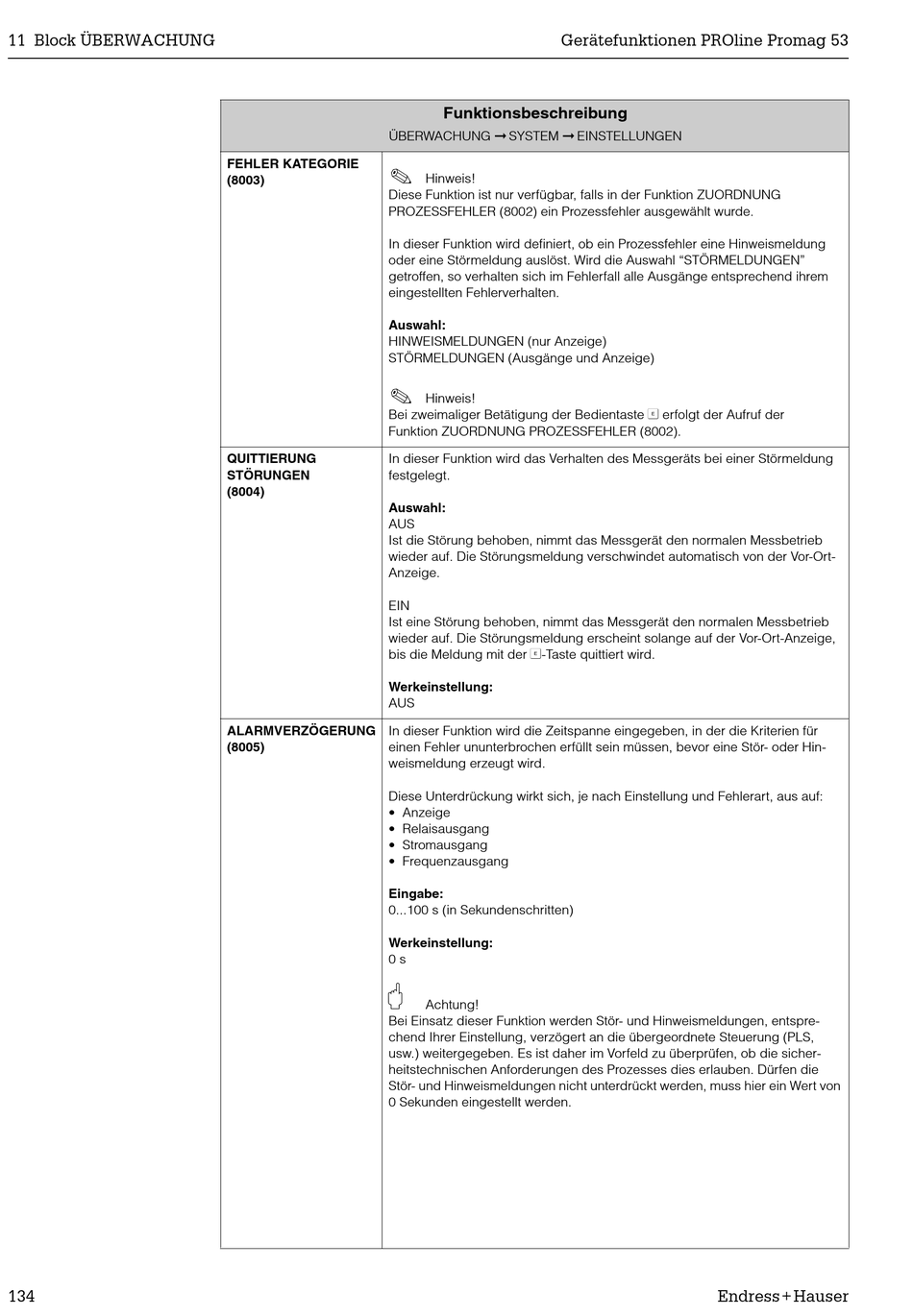

Endress+Hauser PROline promag 53 Beschreibung Gerätefunktionen Seite 134

11 Block ÜBERWACHUNG
134
ÜBERWACHUNG ➞ SYSTEM ➞ EINSTELLUNGEN
FEHLER KATEGORIE
!
(8003)
Diese Funktion ist nur verfügbar, falls in der Funktion ZUORDNUNG
PROZESSFEHLER (8002) ein Prozessfehler ausgewählt wurde.
In dieser Funktion wird definiert, ob ein Prozessfehler eine Hinweismeldung
oder eine Störmeldung auslöst. Wird die Auswahl "STÖRMELDUNGEN"
getroffen, so verhalten sich im Fehlerfall alle Ausgänge entsprechend ihrem
eingestellten Fehlerverhalten.
Auswahl:
HINWEISMELDUNGEN (nur Anzeige)
STÖRMELDUNGEN (Ausgänge und Anzeige)
!
Bei zweimaliger Betätigung der Bedientaste F erfolgt der Aufruf der
Funktion ZUORDNUNG PROZESSFEHLER (8002).
QUITTIERUNG In dieser Funktion wird das Verhalten des Messgeräts bei einer Störmeldung
STÖRUNGEN festgelegt.
(8004)
Auswahl:
AUS
Ist die Störung behoben, nimmt das Messgerät den normalen Messbetrieb
wieder auf. Die Störungsmeldung verschwindet automatisch von der Vor-Ort-
Anzeige.
EIN
Ist eine Störung behoben, nimmt das Messgerät den normalen Messbetrieb
wieder auf. Die Störungsmeldung erscheint solange auf der Vor-Ort-Anzeige,
bis die Meldung mit der F-Taste quittiert wird.
Werkeinstellung:
AUS
ALARMVERZÖGERUNG In dieser Funktion wird die Zeitspanne eingegeben, in der die Kriterien für
(8005) einen Fehler ununterbrochen erfüllt sein müssen, bevor eine Stör- oder Hin-
weismeldung erzeugt wird.
Diese Unterdrückung wirkt sich, je nach Einstellung und Fehlerart, aus auf:
• Anzeige
• Relaisausgang
• Stromausgang
• Frequenzausgang
Eingabe:
0...100 s (in Sekundenschritten)
Werkeinstellung:
0 s
"
Bei Einsatz dieser Funktion werden Stör- und Hinweismeldungen, entspre-
chend Ihrer Einstellung, verzögert an die übergeordnete Steuerung (PLS,
usw.) weitergegeben. Es ist daher im Vorfeld zu überprüfen, ob die sicher-
heitstechnischen Anforderungen des Prozesses dies erlauben. Dürfen die
Stör- und Hinweismeldungen nicht unterdrückt werden, muss hier ein Wert von
0 Sekunden eingestellt werden.
Gerätefunktionen PROline Promag 53
Funktionsbeschreibung
Hinweis!
Hinweis!
Achtung!
Endress+Hauser
