4.3.4.1 Schweißdatenanzeige
Die Signalleuchten im unteren Teil der Brenneranzeige zeigen den aktuell gewählten Schweißparameter
an. Der entsprechende Parameterwert wird in der dreistelligen Anzeige dargestellt.
Nach dem Einschalten des Schweißgerätes wird für ca. 3 Sekunden die aktive JOB-Nummer in der
Anzeige dargestellt. Anschließend schaltet die Anzeige auf den durch die Gerätesteuerung
vorgegebenen Sollwert für Schweißstrom bzw. Drahtgeschwindigkeit um.
Im Up/Down-Betrieb wird bei Parameteränderungen der entsprechende Parameterwert in der Anzeige
dargestellt. Wird dieser Parameter länger als ca. 5 s nicht mehr verändert, schaltet die Anzeige wieder
auf die durch die Gerätesteuerung vorgegebenen Werte.
Pos. Symbol
1
2 A
3

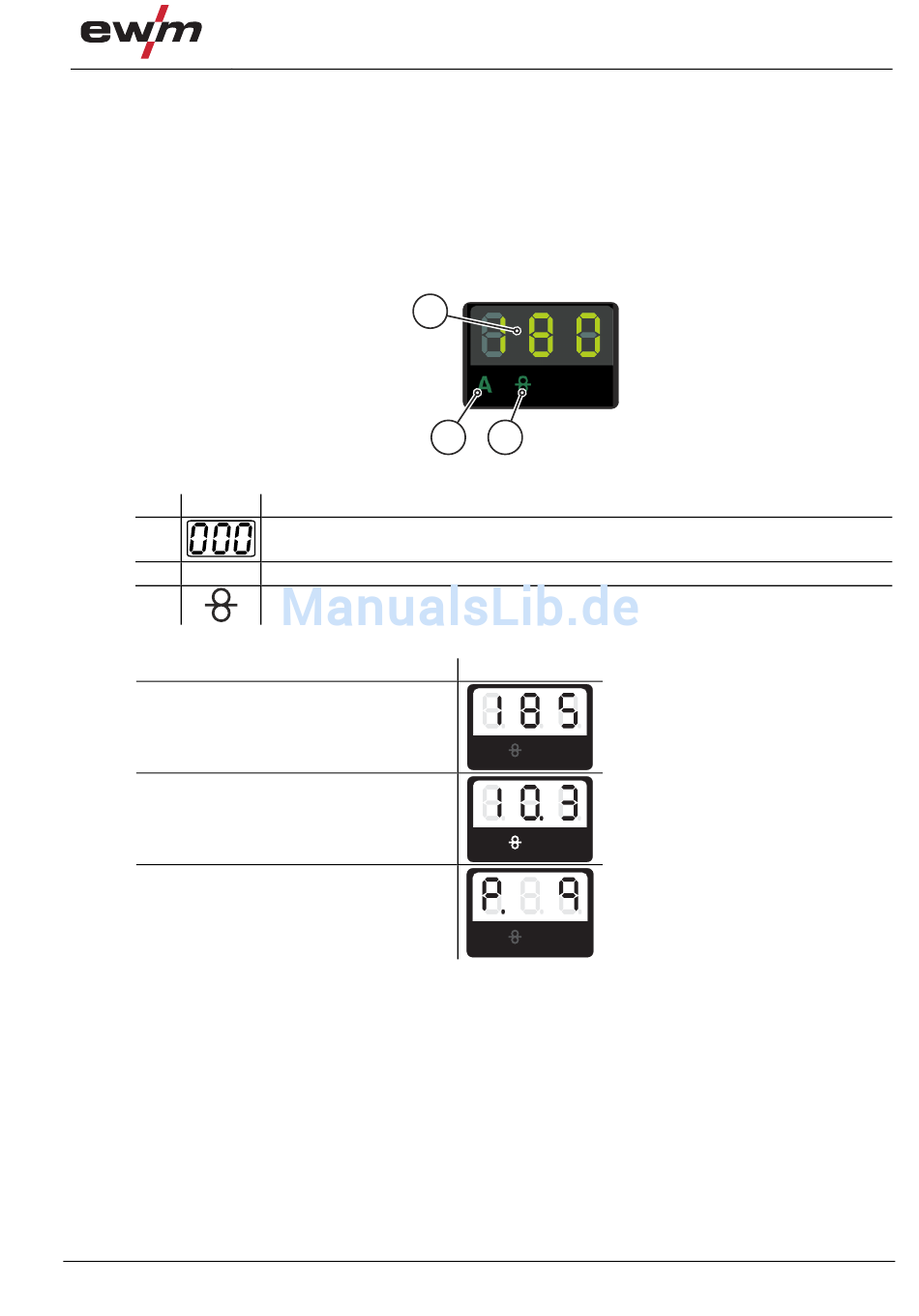

Beispieldarstellungen für Schweißparameter in der Schweißdatenanzeige
Schweißparameter
Schweißstrom
Drahtgeschwindigkeit
Programme
099-500058-EW500
04.08.2016
Produktbeschreibung - Schnellübersicht
1
Beschreibung 0
Dreistellige Anzeige
Darstellung Schweißparameter > siehe Kapitel 4.3.4.1.
Signalleuchte Darstellung Schweißstrom
Signalleuchte Darstellung Drahtgeschwindigkeit
A
2 3
Abbildung 4-7
Darstellung
A
A
A
Funktionsbrenner
