5.1.5.1
Schweißdatenanzeige
Die Anzeige zeigt den aktuell gewählten Schweißparameter und den entsprechenden Parameterwert.
Nach dem Einschalten des Schweißgerätes zeigt die Anzeige den durch die Gerätesteuerung vorgegebe-
nen Sollwert für Schweißstrom an.
Im Up-/Down-Betrieb wird bei Parameteränderungen der entsprechende Parameterwert in der Anzeige
dargestellt. Wird dieser Parameter länger als ca. 5 s nicht mehr verändert, schaltet die Anzeige wieder
auf die durch die Gerätesteuerung vorgegebenen Werte.

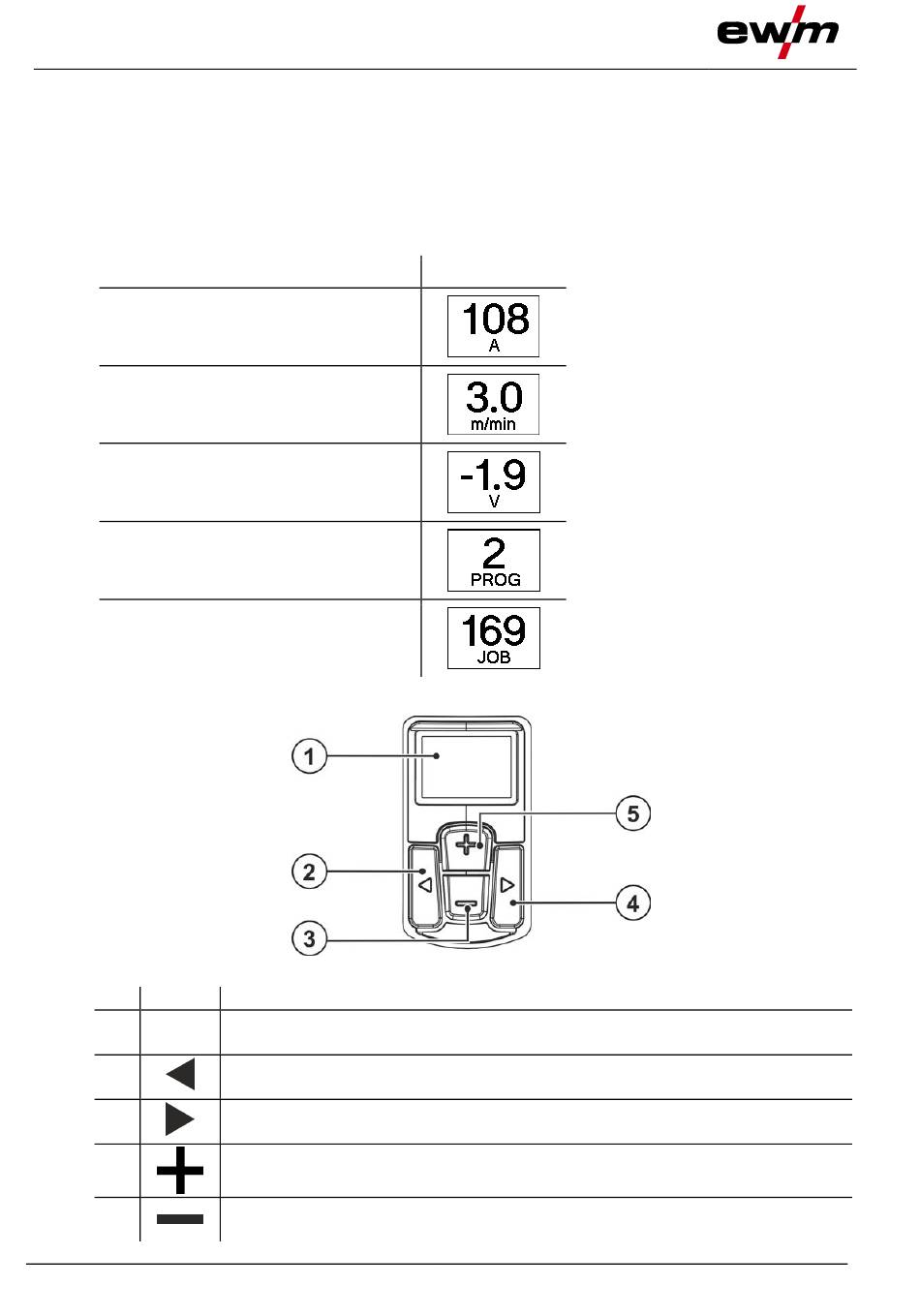

Beispieldarstellungen für Schweißparameter in der Schweißdatenanzeige
Schweißparameter
Schweißstrom
Drahtgeschwindigkeit
Spannungskorrektur
Programme
JOB-Nummer
5.1.6
Bedienelemente RD3 X-Schweißbrenner
Pos. Symbol
1
2
3
4
5
22
Beschreibung
0
Anzeige OLED Display
Grafische Anzeige zur Darstellung der Funktionen.
Drucktaste Parameteranwahl
Schweißparameter werden nacheinander angewählt.
Drucktaste Parameteranwahl
Schweißparameter werden nacheinander angewählt.
Drucktaste „+"
Verfahrensumschaltung oder Parameterwert erhöhen.
Drucktaste „-"
Verfahrensumschaltung oder Parameterwert verringern.
Darstellung
Abbildung 5-4
099-700000-EW500
29.08.2022
