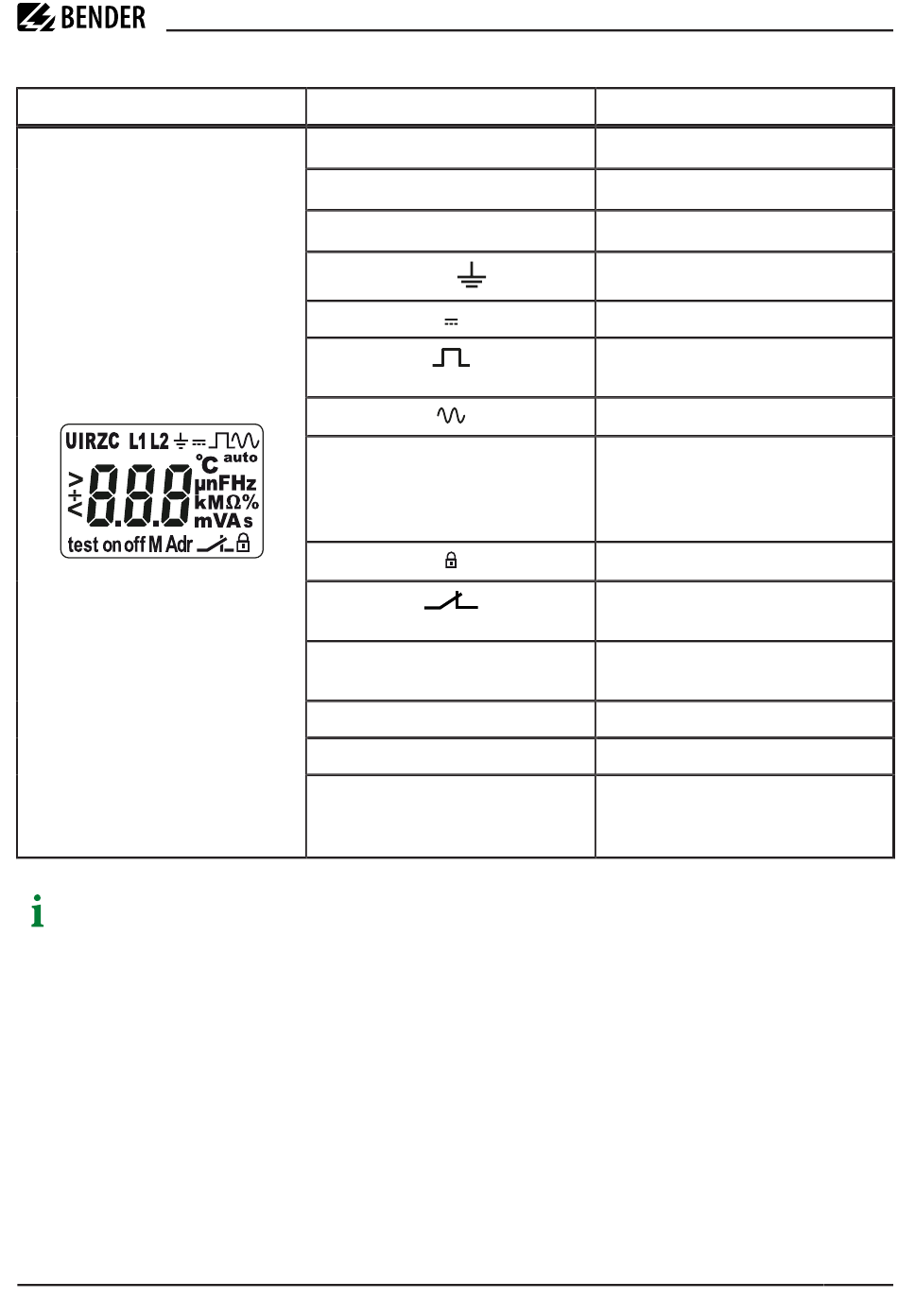

Display
Die jeweils einstellbaren Parameter des Displays blinken.
Bei unter -25 °C ist die Lesbarkeit eingeschränkt.
Je nach Funktionsumfang des ISOMETER®s werden nicht alle Displayelemente verwendet.
Display-Elemente
U
R
C
L1 L2
°C
μ n F Hz
k M Ω %
m V A s
Adr
M
test on off
>
+
<
isoCHA425HV_D00404_04_M_XXDE/10.2023
ISOMETER® isoCHA425HV
Funktion
Netzspannung U
n
Isolationswiderstand R
F
Netzableitkapazität C
e
Überwachte Leiter
Spannungsart DC
Pulssymbol: Störungsfreie
Messwertaktualisierung
Spannungsart AC
Messwerte und Einheiten
Passwortschutz aktiv
Im Menübetrieb wird die Arbeitsweise
des jeweiligen Alarmrelais angezeigt.
Kommunikationsschnittstelle mit
Messwert: isoData-Betrieb
Fehlerspeicher aktiv
Zustandsymbole
Kennung für Ansprechwerte und
Ansprechwertverletzung
