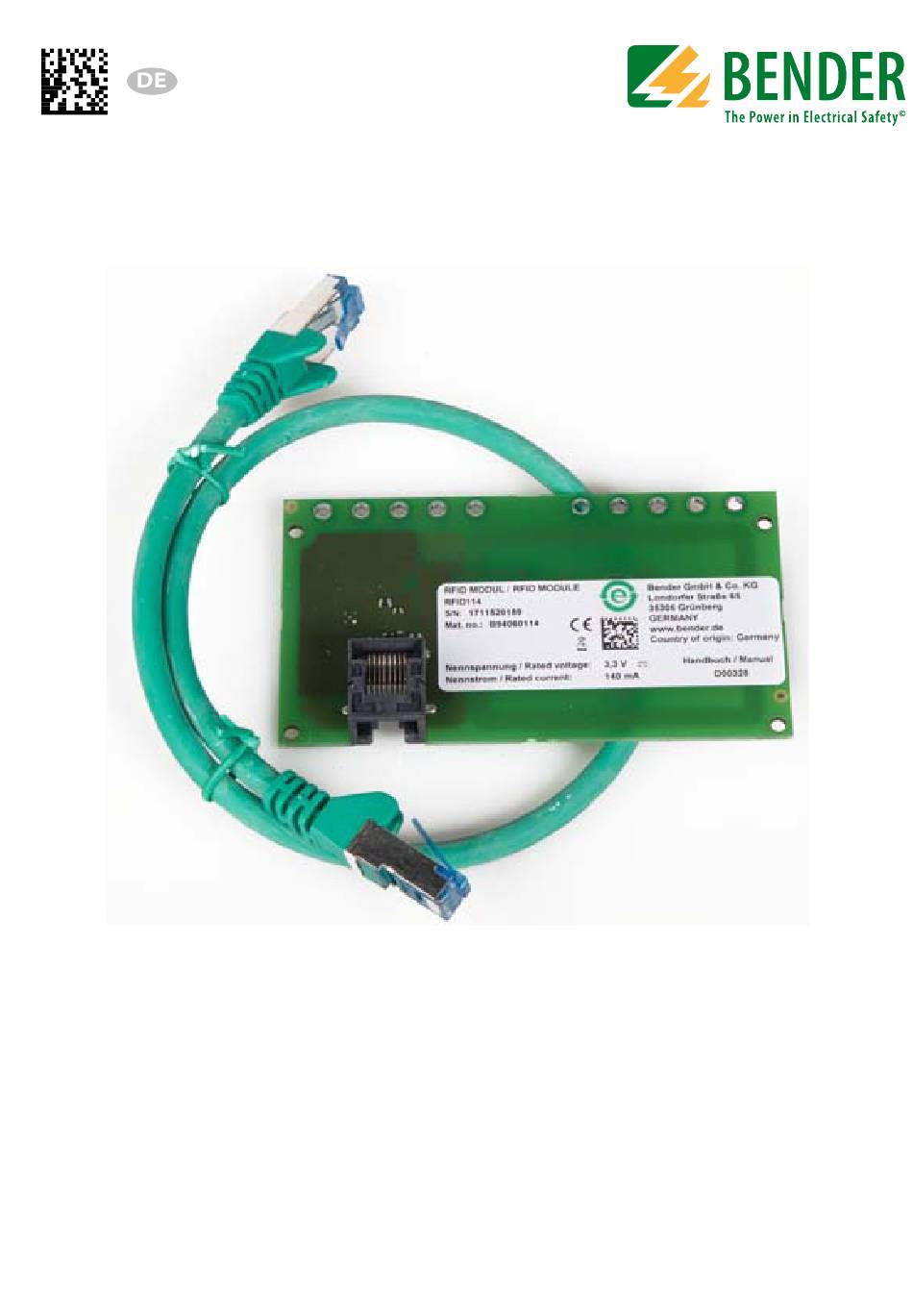

- Seite 1 Handbuch RFID114 Zur Nutzung in Kombination mit Ladereglern für Elektrofahrzeuge, Wallboxen oder für Ladepunkte an Straßenleuchten RFID114_D00328_00_M_XXDE/04.2018...
- Seite 2 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Str. 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtig zu wissen ..................... 5 Hinweise zur Benutzung des Handbuchs ..........5 Technische Unterstützung: Service und Support ......... 5 Lieferbedingungen ..................5 Kontrolle, Transport und Lagerung ............6 Entsorgung ......................6 Bestimmungsgemäße Verwendung ............6 2. RFID-Modul ....................... 7 Abmessungen für die Montage .............. - Seite 4 Inhaltsverzeichnis RFID114_D00328_00_M_XXDE/12.2017...
-
Seite 5: Wichtig Zu Wissen
Deutschland: 0700BenderHelp (Telefon und Fax) support@bender-service.de E-Mail: *365 Tage von 07:00 - 20:00 Uhr (MEZ/UTC +1) 1.3 Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender. Diese er- halten Sie gedruckt oder als Datei bei Bender. RFID114_D00328_00_M_XXDE/04.2018... -
Seite 6: Kontrolle, Transport Und Lagerung
1.6 Bestimmungsgemäße Verwendung Dieses Handbuch beschreibt ein RFID-Modul, das nur in Verbindung mit Lade- reglern von Bender verwendet werden darf. Der Laderegler wurde für die Ver- wendung in Ladestationen für Elektrofahrzeuge (EV), Wallboxen und Ladepunkte in Straßenleuchten entwickelt. Dieses Dokument sollte zusammen mit den Handbüchern der Laderegler verwendet werden, welche... -
Seite 7: Rfid-Modul

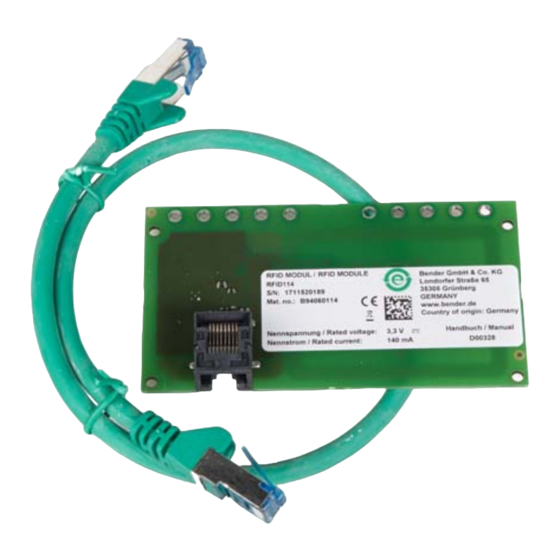

2. RFID-Modul Das unten abgebildete RFID-Modul enthält eine Antenne. 102,88 Hinweis: Toleranz gemäß ISO 2768 - m Alle Maße in mm Es handelt sich hierbei um eine Platine, die unter ein metallfreies Ladesystem- Gehäuse angebracht werden sollte. Das RFID-Modul ist mit einem Abstand von mindestens 20 mm zu jeglichen Metalloberflächen oder Metallteilen anzubringen, um eine optimale Leseleistung des RFID- Moduls zu gewährleisten. -
Seite 8: Abmessungen Für Die Montage
RFID-Modul Die RFID-Frequenz ist 13,56 MHz. Bender verwendet den PN532 Near Field Communication (NFC)-Controller für kontaktlose Kommunikation, der nahe- zu alle RFID/NFC-Kommunikationsmedien auf dieser Frequenz unterstützt. Aktuell können lediglich passive Tags mit einer UID gelesen werden. Weitere Funktionen sind auf Anfrage möglich. -
Seite 9: Betrieb
RFID-Modul 2.2 Betrieb Der Ladevorgang wird gestartet, indem man eine gültige RFID-Karte an die Antenne des RFID-Moduls hält. Der Ladevorgang kann abgeschlossen werden, indem die RFID-Karte erneut an das RFID-Modul gehalten wird. RFID114_D00328_00_M_XXDE/04.2018... -
Seite 10: Technische Daten
Technische Daten 3. Technische Daten 3.1 Tabellarische Daten Isolationskoordination nach IEC 60664-1/IEC 60664-3 Bemessungsspannung............................12,5 V Überspannungskategorie ..............................III Verschmutzungsgrad..............................3 Bemessungs-Stoßspannung ..........................800 V Bemessungs-Isolationsspannung .........................12,5 V Höhe ..............................≤ 2000 m über NN Nennspannung/Nennstrom Nennspannung..............................DC 3,3 V Toleranz Nennspannung............................±5 % Nennstrom ................................80 mA Frequenz Funkfrequenz ..............................13,56 MHz Umwelt... -
Seite 11: Anschluss
Mechanische Beanspruchung nach IEC 60721: Ortsfester Einsatz (IEC 60721-3-3) .......................... 3M4 Transport (IEC 60721-3-2)............................2M2 Langzeitlagerung (IEC 60721-3-1).......................... 1M3 Anschluss Anschluss an Laderegler........................über RJ45-Kabel Max. Länge Anschlusskabel ............................3 m Sonstiges Schutzart ..................................IP00 Maximaler Leseabstand............................100 mm Gewicht ..................................25 g RFID114_D00328_00_M_XXDE/04.2018... -
Seite 12: Normen, Zulassungen, Zertifizierungen
ETSI EN 301 489-3 V2.1.1 Final Draft: 2017 EN 300 330 V2.1.1: 2017 Änderungen vorbehalten! Die angegebenen Normen berücksichtigen die bis zum 04.2018 gültige Ausgabe, sofern nicht anders angegeben. 3.3 Bestellangaben Art. Nr. RFID114 (RJ45-Kabel (Länge 500 mm) enthalten) B94060114 RFID114_D00328_00_M_XXDE/04.2018... -
Seite 13: Konformitätserklärung
Technische Daten 3.4 Konformitätserklärung Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg/Germany Londorfer Straße 65 • 35305 Grünberg/Germany Phone: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de EG - K o n f o r m i t ä t s e r k l ä r u n g... - Seite 14 Technische Daten Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg/Germany Londorfer Straße 65 • 35305 Grünberg/Germany Phone: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de Anlage - Typenliste der EG-Konformitätserklärung RFID11x Annex - Typelist of EC-declaration RFID11x Produktgruppe Art.-Nr.
