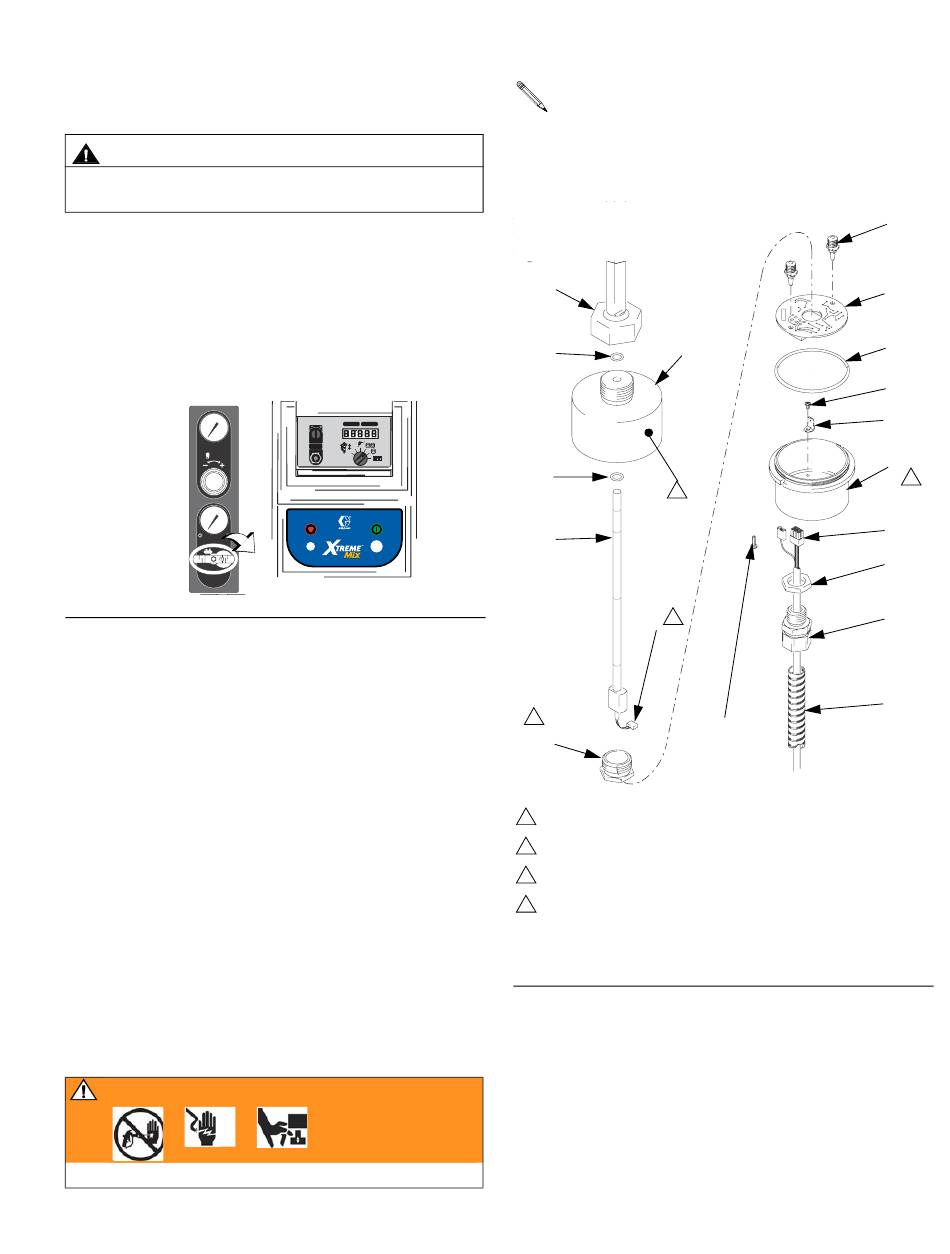

Sensor
VORSICHT
Um eine Beschädigung der Platine zu vermeiden,
sollte dabei ein Erdungsstreifen getragen werden.
Alle mit einem * gekennzeichneten Pos.-Nummern sind
im Reparatursatz 246345 enthalten. Alle mit einem †
gekennzeichneten Pos.-Nummern sind im Reparatur-
satz 246344 enthalten.
1. Das Haupt-Luftabsperrventil an der Druckluft-
zuleitung und am Gerät schließen. A
PUMP AIR
PRESSURE
PSI
Bar
MPa
SUPPLY AIR
PRESSURE
PSI
Bar
MPa
I
I
O
O
A
. 22
BB
2. Sensorkappe (701†) von der Mutter (712†)
abschrauben. A
. 23.
BB
3. Kabel (705*) abziehen.
4. Fitting (713*), Sicherungsmutter (719*) und
Abdeckung (702*) abschrauben.
5. Sensorkabel (Y) von der Platine (703†) abziehen.
6. Teile überprüfen und bei Bedarf auswechseln.
7. Sensor zusammenbauen und montieren.
Siehe Abschnitt Elektroschaltbild auf Seite 28.
Unterpumpe
WARNUNG
Die Warnhinweise auf Seite 5 lesen.
309567P
. 22.
BB
A
B
VALVE
VALVE
0
SETUP KEY
B
DATA PORT
A
P L U R A L C O M P O N E N T P R O P O R T I O N E R
Den Sensor möglichst nahe am Magneten
montieren, ohne dass er diesen berührt.
8. Hauptplatine neu kalibrieren. Siehe Seite 19.
†712
701†
†714
†707
3
†706
Y
2
1
†708
1
Mit 7 Nm festziehen.
2
Steckerverbinder in den Stecker an der Platine (703) stecken.
3
Position für Kalibrierwert.
4
Vor dem Befestigen der Abdeckung (702*) an der Kappe (701
das Kabel (705*) durch das Fitting (713*) und die Abdeckung
(702*) zusammenbauen und das Kabel am Stecker an
†
der Platine (703
) sowie an der Erdungsöse anschließen.
A
. 23
BB
1. Die Druckentlastung auf Seite 7 ausführen.
2. 90° Drehgelenk (30) von der Unterpumpe
abnehmen. Siehe Seite 32.
3. Unterpumpe ausbauen und gemäß den Anweisungen
in der Pumpen-Betriebsanleitung 311762 warten.
Reparatur
704†
703†
720†
710*
709*
702*
705*
719*
713*
721*
711*
4
†
)
27
