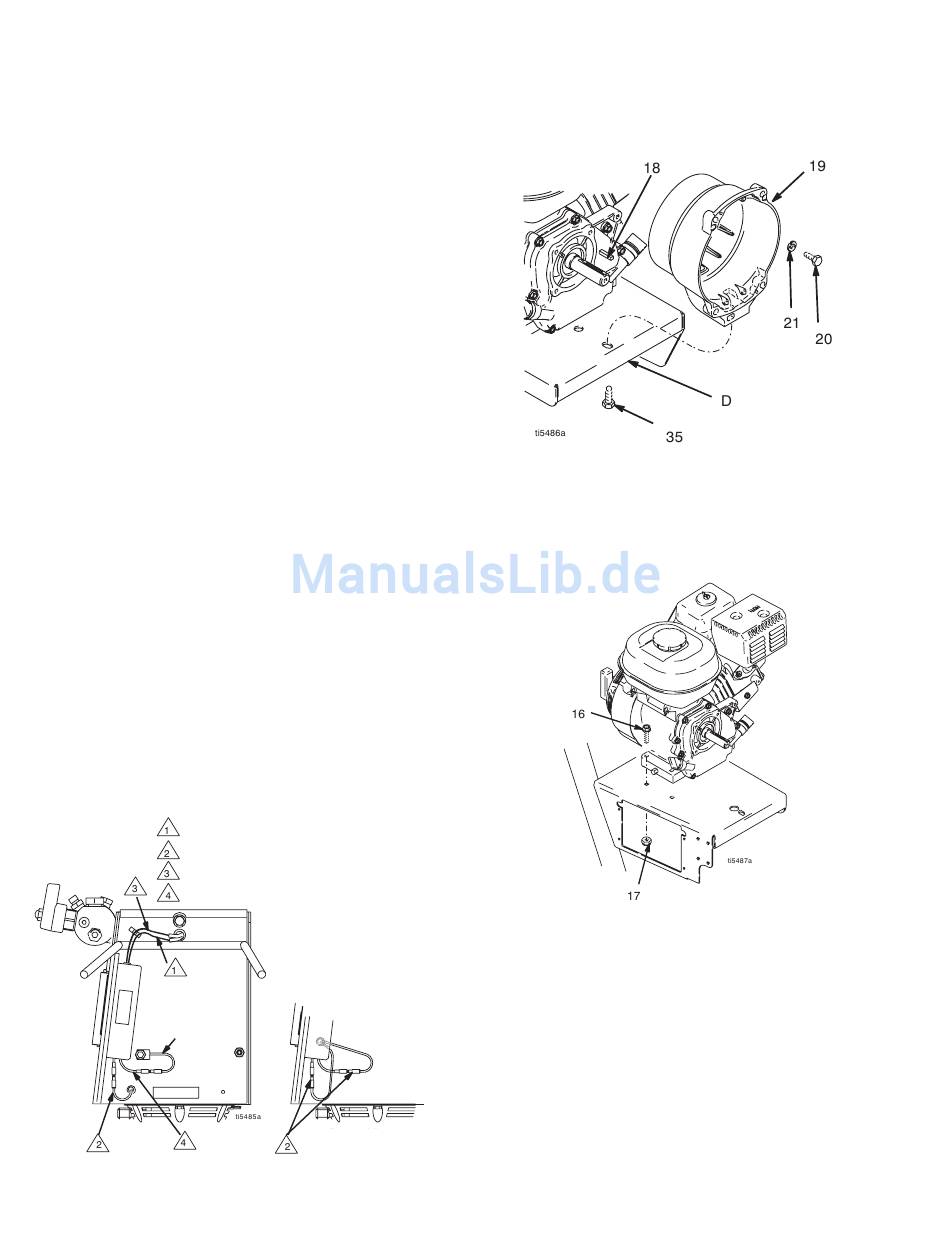

Ausbau
1.
A
. 11. Die vier Schrauben (20) und Federringe (21), mit
BB
denen das Kupplungsgehäuse (19) am Motor befestigt ist,
entfernen.
2.
Die Schraube (35) von der Unterseite der Montageplatte
(D) abnehmen.
3.
Das Kupplungsgehäuse (19) abziehen.
Installation
1.
A
. 11. Kupplungsgehäuse (19) aufdrücken.
BB
2.
Die vier Hutschrauben (20) und Federringe (21) installieren
und das Kupplungsgehäuse (19) am Motor befestigen. Mit
22,6 Nm festziehen.
3.
Die Schraube (35) von der Unterseite der Montageplatte
(D) her einbauen. Mit 35,2 Nm anziehen.
Ausbau
HINWEIS: Sämtliche Servicearbeiten am Motor müssen
von einem autorisierten HONDA-Händler durchgeführt
werden.
1.
Getriebesatz/Kupplungsscheibe/Klammer und
Kupplungsgehäuse gemäß den Anweisungen auf
den Seiten 9, 10 und 11 ausbauen.
2.
A
. 12. Alle notwendigen Kabel abziehen.
BB
3.
A
. 13. Die zwei Sicherungsmuttern (17) und Schrauben
BB
(16) aus dem Motorsockel entfernen.
4.
Den Motor vorsichtig anheben und auf die Werkbank legen.
Zum Stator
Zum Motor
Zum Gallonenzähler
Zur Erde
Ansicht von
unten 3900
Grün
A
. 12
BB
12
Kupplungsgehäuse
A
Motor
A
Installation
1.
2.
3.
4.
Ansicht von unten
5900/7900
. 11
BB
. 13
BB
Den Motor vorsichtig anheben und auf das Fahrgestell
geben.
A
. 13. Zwei Schrauben (16) in den Motorsockel
BB
eindrehen und mit Sicherungsmuttern (17) sichern.
Mit 22,6 Nm festziehen.
A
. 12. Alle erforderlichen Kabel anschließen.
BB
Getriebesatz/Kupplungsscheibe/Klammer und
Kupplungsgehäuse gemäß den Anweisungen auf
den Seiten 9, 10 und 11 installieren.
Kupplungsgehäuse
310902B
