4. SCHRITTE ZUR INSTALLATION DER UMKEHROSMOSEANLAGE
7.

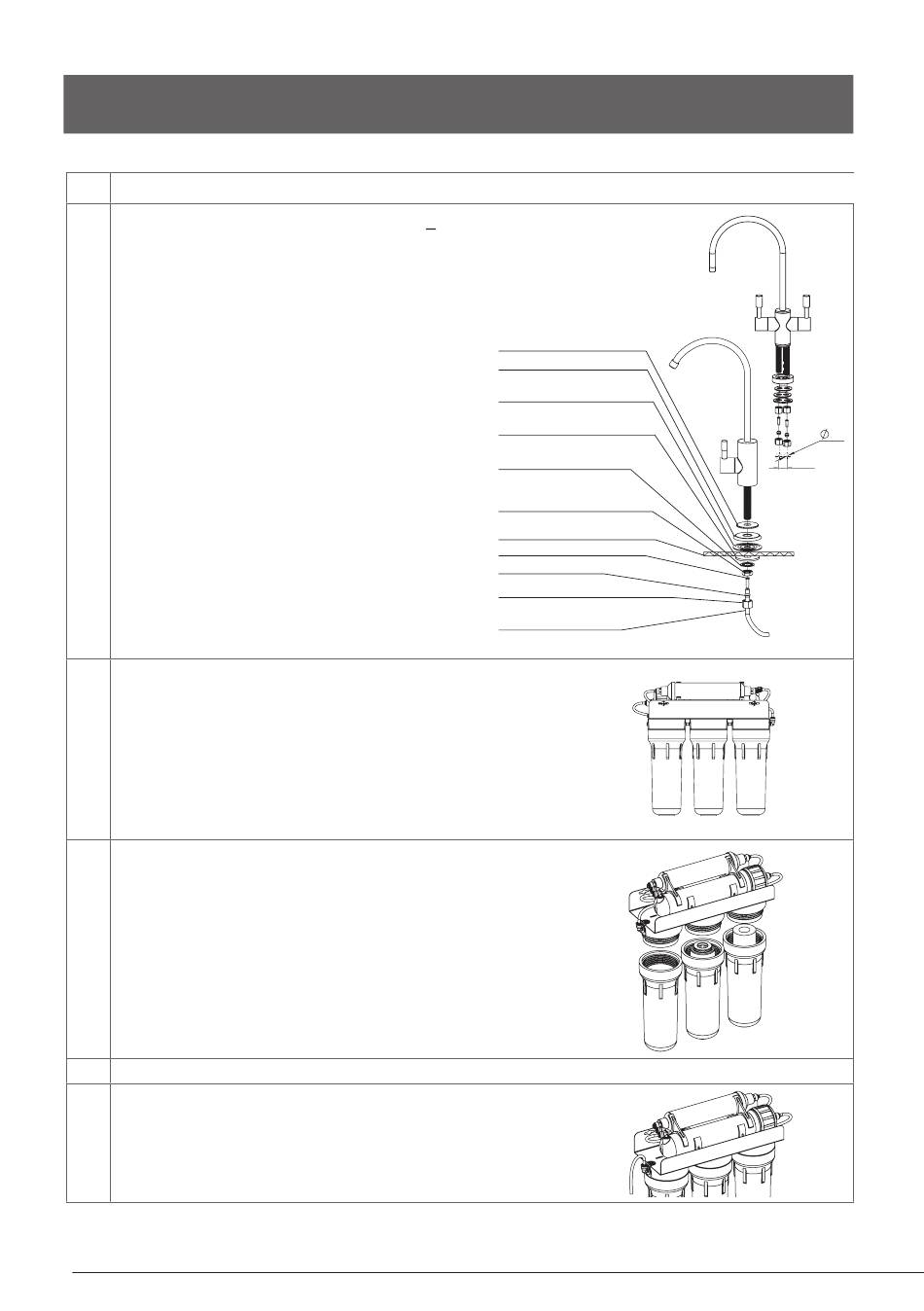

Installation des Hahns.
7.1 Bohren Sie zur Installation des Osmosewasserhahns
für Ein-Weg-Armaturen oder von 17 mm Durchmesser für Zwei-Weg-Armaturen an einer
geeigneten Stelle an der Spüle oder auf der Arbeitsplatte..
Achtung! Metallspäne können Ihre Anlage beschädigen. Entfernen Sie sie sorgfältig,
nachdem Sie das Rohr gebohrt haben. Wenn die Oberfläche, wo der Hahn angebracht
werden soll, aus Keramik oder Stein ist, benötigen Sie möglicherweise einen Karbidbohrer.
7.2 Bringen Sie den Osmosewasserhahn wie in der Abbildung an der
Spüle oder auf der Arbeitsplatte an. kleine Gummidichtung Mit
Mutter, Federring und Kunststoffunterlegscheibe muss der
Chromschaft des Osmosewasserhahns fest an der Unterlage
befestigt werden.
Schieben Sie die Überwurfmutter und den Klemmkonus auf
7.3
den blauen Schlauch und schieben Sie den Kunststoffeinsatz
hinein – in dieser Reihenfolge.
Schieben Sie den blauen Schlauch so weit wie möglich in das
7.4
untere Schaftende des Osmosewasserhahns und achten Sie
darauf, dass der Einlegering in der Fuge liegt. Ziehen Sie die
Überwurfmutter fest, um den Schlauch an der Armatur zu
befestigen.
7.5
Die Installation einer Zwei-Wege-Armatur (für ein System mit
Remineralisierungs-Nachfilter) wird entsprechend
durchgeführt.
8.
Bestimmen Sie die Stelle, wo der Filter montiert werden
soll, und bohren Sie zwei Löcher. Der Abstand zwischen
den Löchern in der Wand muss genau dem Abstand
zwischen den Löchern in der Halterung entsprechen.
Achten Sie darauf, dass unter dem Filtergehäuse ein
Abstand zum Boden von mindestens 100 mm vorhanden
ist. Setzen Sie falls nötig Dübel ein und schrauben Sie
zwei Schrauben ein (nicht im Lieferumfang enthalten).
Der Abstand zwischen den Löchern beträgt 272 mm.
9.
Setzen Sie die Kartuschen in das erste und zweite
Filtergehäuse in Fließrichtung des Wassers ein (nach links).
10.
Schrauben Sie die drei Filtergehäuse von Hand fest.
11.
Ziehen Sie den Schlauch, der das dritte Gehäuse (in
Fließrichtung des Wassers) mit dem automatischen
Sperrventil verbindet, von dem Ventil ab.
80
3
ein Loch von 12,5 mm Durchmesser
kleine Gummidichtung
Chromschaft
große Gummidichtung
große Kunststoffdichtung
Federring
Mutter
Arbeitsplatte
Kunststoffeinsatz
1/4 Klemmkonus
1/4 Überwurfmutter
blauer Schlauch
272 mm (10.7")
Code P0090636 - Rev 0 - 19/06/2019
12,5 mm
(1/2")
17 mm
(2/3")
