4. SCHRITTE ZUR INSTALLATION DER UMKEHROSMOSEANLAGE
3.
Schrauben Sie das Wasserleitung-Anschlussstück
Kaltwasserleitung an. Schrauben Sie das Einspeiseventil
Wasserleitung-Anschlussstück
von Wasserlecks PTFE-Dichtungsband.
Die Größe des Anschlusses ist so gewählt, dass er auf die häufigste Rohrstärke
(1/2 Zoll) passt. Wenn Ihr Rohr eine andere Stärke hat, besorgen Sie ein passendes
Anschlussstück.

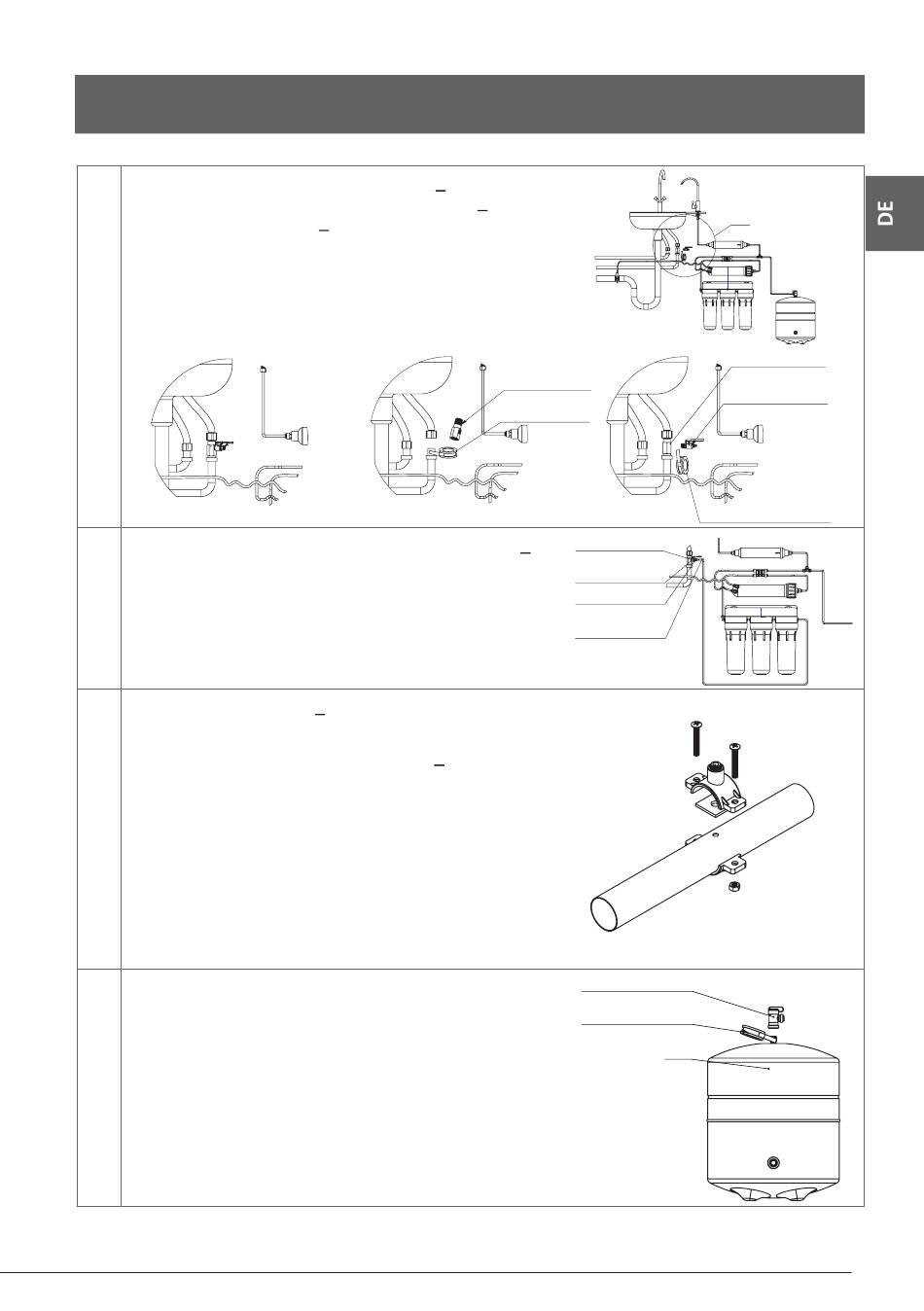

Abb. А1
A
4.
Schrauben Sie die Überwurfmutter vom Einspeiseventil ab
setzen Sie sie auf den roten Schlauch.
Wasserleitung-Anschlussstück Schieben Sie den roten Schlauch über
das Ende des Verbindungsstücks am Einspeiseventil und schrauben
Sie die Überwurfmutter fest. Verbinden Sie das freie Ende des roten
Schlauchs mit der Steckverbindung am ersten Gehäuse (ganz rechts)
an der Filtergruppe.
5.
Verbinden Sie die Abflussschelle
auf die meisten Abflussrohre. Bohren Sie ein Loch mit einem Durchmesser von 5,0 mm in
das Abflussrohr der Spüle, setzen Sie die Gummidichtung mit Klebeseite auf (in der
Packung enthalten). Montieren Sie die Abflussschelle
Loch. Ziehen Sie die Schrauben an der Abflussschelle mit einem Schraubendreher fest.
Setzen Sie den schwarzen Schlauch in das Verbindungsstück auf der Abflussschelle ein
(Anschlussdiagramm 3.4). Verbinden Sie das andere Ende des schwarzen Schlauchs mit
dem Konzentratauslass des Membrangehäuses.
ACHTUNG! Überprüfen Sie, ob die Durchflussdrossel 12 im schwarzen
Schlauch an dem Ende installiert ist, das mit dem Membrangehäuse
verbunden ist.
ACHTUNG! Wenn Umkehrosmoseanlagen nicht mit einem Wasserhahn
mit Rückschlagarmatur ausgestattet sind, müssen sie mit einen Luftraum
zwischen Abwasserabfluss und Ausguss installiert werden. Das
verhindert, dass sich das Abwasser in die Umkehrosmoseanlage
zurückstaut, falls der Abfluss verstopft ist.
6.
Wickeln Sie 5–6 Wicklungen PTFE-Band um das Gewinde des
Behälterventils und drehen Sie es mit der Hand fest – ziehen Sie es
nicht zu stark fest, es könnte beschädigt werden.
Behälterventil Schließen Sie das
Behälterventil.
WICHTIG! Überprüfen Sie den Luftdruck im leeren Behälter. Der
Behälterdruck sollte bei 0,4–0,6 bar (5,8–8,7 psi) liegen. Nutzen Sie
bei Bedarf eine Pumpe mit Druckmesser, um den Druck zu erhöhen,
oder drücken Sie auf den Mittelpunkt des Ventilschafts, um Druck
abzulassen.
