BWT Amadeus eco RSF Einbau- Und Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Wichtige Hinweise: Um Fehler zu vermeiden, ist die Einbau- und Bedie-
nungsanleitung stets griffbereit aufzubewahren, vor der Ausführung von
Arbeiten am Gerät vollständig durchzulesen und zu beachten. Unsere
Merkblätter und Druckschriften sollen nach bestem Wissen beraten, der
Inhalt ist jedoch ohne Rechtsverbindlichkeit. Im Übrigen gelten unsere
allgemeinen Geschäftsbedingungen.
Änderungen vorbehalten.
www.bwt-group.com

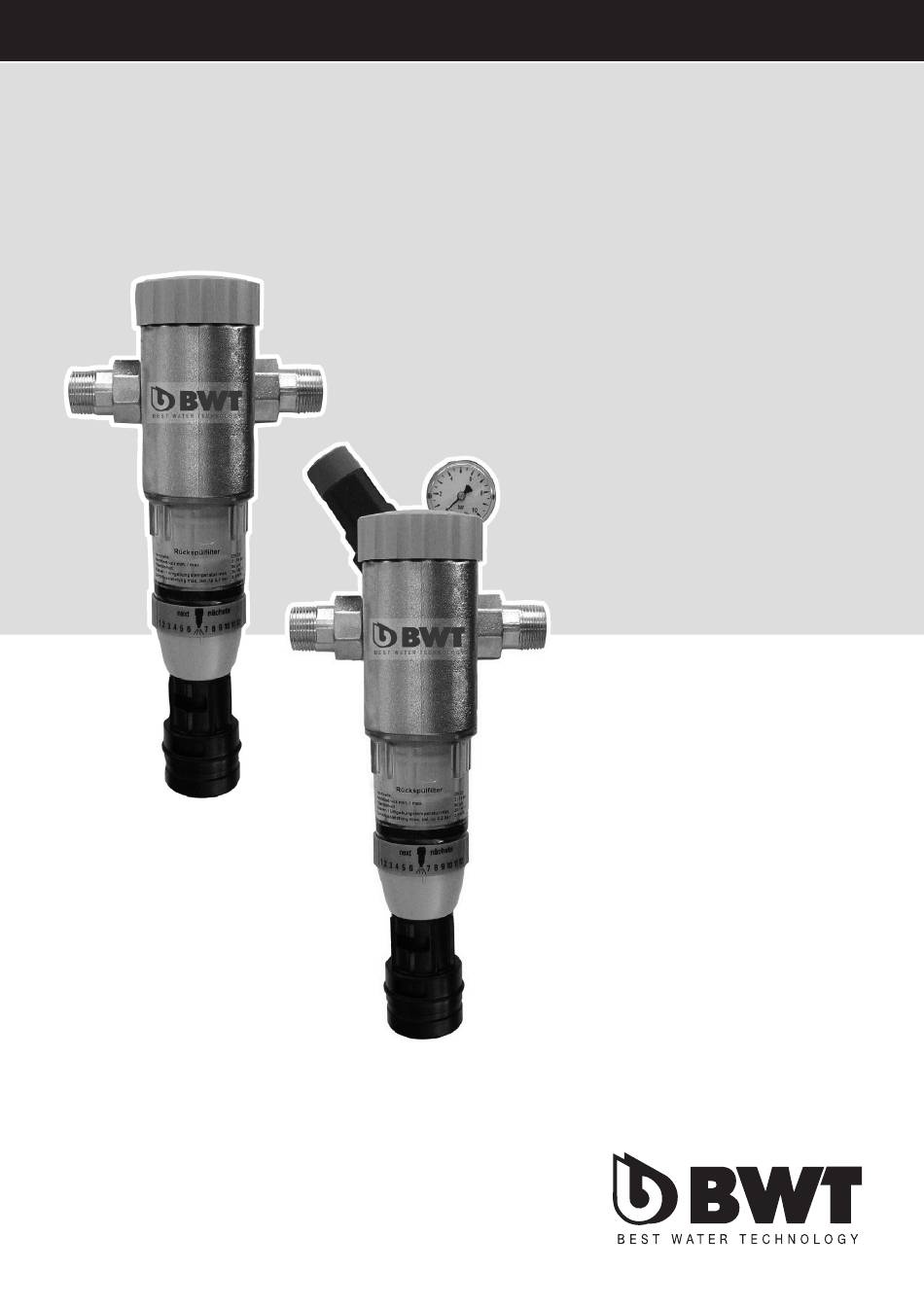

Einbau- und Bedienungsanleitung
HWS – Hauswasserstation
Amadeus eco
RSF – Rückspülfilter
¾", 1", 1 ¼"
(DN 20, 25, 32)
¾", 1", 1 ¼"
(DN 20, 25, 32)
D
Inhaltsverzeichnis
Verwandte Anleitungen für BWT Amadeus eco RSF
Inhaltszusammenfassung für BWT Amadeus eco RSF
- Seite 1 Ausführung von Arbeiten am Gerät vollständig durchzulesen und zu beachten. Unsere Merkblätter und Druckschriften sollen nach bestem Wissen beraten, der Inhalt ist jedoch ohne Rechtsverbindlichkeit. Im Übrigen gelten unsere allgemeinen Geschäftsbedingungen. Änderungen vorbehalten. www.bwt-group.com...
-
Seite 2: Lieferumfang Und Wesentliche Bestandteile
1. Lieferumfang und wesentliche Bestandteile Rückspülfilter Amadeus eco bestehend aus Kopfteil und Anschluss-Stück Anschlussverschraubungen mit Dichtung 4-Lochflanschverbindung für waagrechten und senkrechten Einbau Drehknopf für Rückspülelement Im Verschluss-System des Filter ist eine Sicherung gegen gewaltsames Überdrehen eingebaut, um eine Beschädigung der Schliesseinheit zu vermeiden. -
Seite 3: Funktion
3. Funktion Das Rohwasser strömt durch den Rohwassereintritt in den Filter ein und dort von innen nach aussen durch das Filterelement zum Reinwasseraustritt. Dabei werden Fremdpartikel > 90 μm an der Innen- seite des Filtergewebes zurückgehalten. Je nach Größe und Gewicht fallen diese Partikel direkt in den unteren Teil des Filterelements oder bleiben am Filtergewebe haften. -
Seite 4: Bedienung
6. Inbetriebnahme 7. Bedienung Hinterdruck ändern siehe Inbetriebnahme Filter und Abfluss auf ordnungsgemäße Installation prüfen. Eine Rückspülung muss 1 x pro Monat durchgeführt Die Absperrventile dürfen noch nicht geöffnet sein. werden, um ein Festsetzen der Fremdpartikel auf Klarsichtzylinder (5) auf richtigen Sitz prüfen und dem Filtergewebe zu vermeiden (bei starker Ver- Drehknopf (4) im Uhrzeigersinn schließen. - Seite 5 8. Wartungsanleitung Trinkwasser ist ein Lebensmittel. Hygienische Sorgfalt bei der Durchführung der Arbeiten sollte daher selbstverständlich sein. Nach DIN 1988 muss die Wartung durch Fach- personal erfolgen (Installateur oder Werkskunden- dienst). Austausch der Verschleissteile Dichtelemente (A) alle 3 Jahre Filterelement (B) alle 6 Jahre Klarsichtzylinder (C) alle 15 Jahre...
-
Seite 6: Gewährleistung
Setzen bzw., Verschleiß der Hinterdruck nachregulieren eingestellten Wert an Dichtelemente (siehe Inbetriebnahme). Falls der Druck weiter ansteigt, muss der Ventileinsatz (11) ausgetauscht werden Wenn die Störung mit Hilfe dieser Hinweise nicht beseitigt werden kann, fordern Sie bitte den BWT-Werkskundendienst an. -
Seite 7: Normen Und Rechtsvorschriften
Abfällen (Kreislaufwirtschafts- und Abfallgesetz) EN 806,Technische Regeln für Trinkwasser- Installationen DIN 1988, Technische Regeln für Trinkwasser- Installationen 12. Technische Daten Amadeus eco RSF /Amadeus eco HWS ¾“ 1“ 1 ¼“ Anschlussnennweite Durchflussleistung bei Δp = 0,2 bar m³/h HWS: Ausgangsdruck nach Druckminderer 1,5 –... - Seite 8 Fax +420-272 680 299 Fax +358-2-4367 311 E-Mail: office@bwt.at E-Mail: bwt@bwt.de E-Mail: info@bwt.cz E-Mail: separtec@separtec.fi BWT France BWT Belgium BWT & Christ Hungária Kft. Cillichemie Italiana S.r.l. F-93206 Saint-Denis Cedex B-1930 Zaventem H-2040 Budaörs I-20129 Milano 103, rue Charles Michels Leuvensesteenweg 633 Kamaraerdei út 5...
