BWT STANDARD Installations- Und Anwendungshandbuch Seite 12

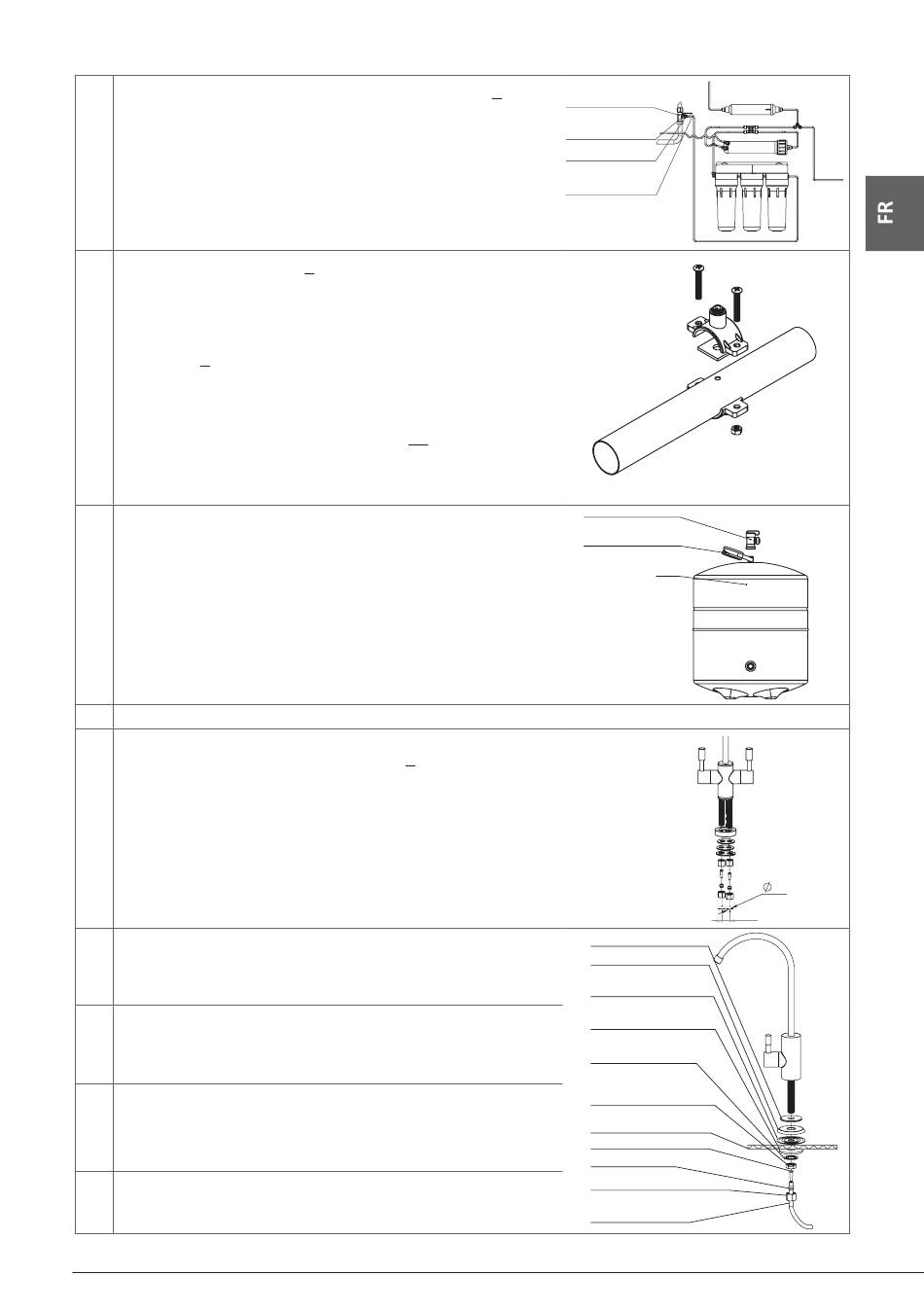

Dévisser l'écrou de compression de la vanne d'alimentation
placer sur le tube rouge. Enfoncer le tube rouge sur le raccord de la
vanne d'alimentation et visser l'écrou de compression.
4
Relier l'autre extrémité du tube rouge au raccord rapide du premier
filtre (à l'extrême droite).
Monter le collier d'évacuation
(l'évier de la cuisine). Le collier d'évacuation est compatible avec
la plupart des canalisations d'égout standard. Percer un trou de 5,0 mm
de diamètre dans le tuyau d'égout, placer le joint en caoutchouc
autocollant (inclus dans le paquet). Mettre en place le collier
8
d'évacuation sur la canalisation au dessus du trou réalisé et serrer les
vis de maintien du collier. Insérer le tube noir dans le raccord (figure 4).
5
Raccorder l'autre extrémité du tube noir à la sortie du module
d'osmose destinée au concentrat.
ATTENTION ! Vérifier si le régulateur de débit
tube noir à l'extrémité reliée au boîtier de la membrane.
Il est impératif de créer une rupture de charge réglementaire sur la
mise à l'égout du concentrat.
Effectuer 5 à 6 tours de bande de PTFE sur le piquage du réservoir et
monter la vanne à la main (ne pas trop serrer, cela peut entraîner la
casse du robinet). Fermer ensuite la vanne du réservoir.
IMPORTANT ! Vérifier la pression de l'air dans le réservoir lorsqu'il
6
est vide, elle doit être entre 0,4 et 0,6 bar.
Si nécessaire, utiliser une pompe à vélo afin d'augmenter la pression
ou appuyer sur la tige de la vanne afin d'évacuer un peu de pression.
7 Installation du robinet.
Pour installer le robinet d'eau de consommation
12,5 mm de diamètre et choisir un endroit adéquat sur l'évier ou sur le
plan de travail.
7.1 ATTENTION ! Les copeaux de métal peuvent endommager l'appareil.
Nettoyer correctement les canalisations avant de continuer
l'installation.
Montez le robinet sur l'évier ou le plan de travail tel qu'indiqué sur la
figure. L'écrou, la rondelle de blocage et la rondelle en plastique sur la tige
7.2
du robinet doivent permettre de fixer fermement le robinet sur la surface
.
Prenez le tube bleu, placez un écrou de compression, une bague et
introduisez l'insert en plastique, dans cet ordre.
7.3
Enfoncez le tube bleu le plus profondément possible dans la partie
inférieure de la tige du robinet, afin de vous assurer que la bague de
7.4
compression est dans le joint. Vissez l'écrou de compression afin de fixer
le tube au robinet.
L'installation du robinet à deux leviers (pour un système avec postfiltre de
minéralisation) est similaire.
7.5
12
8
sur une canalisation de mise à l'égout
12
est installé sur le
3
, percer un trou de
5
et la adaptateur d'eau
d'alimentation
vanne
d'alimentation
écrou de
compression
tube rouge
vanne du réservoir
bande de PTFE
réservoir
petit joint en caoutchouc
couvercle chromé
gros joint en caoutchouc
gros joint en plastique
rondelle de blocage
écrou
plan de travail
insert en plastique
bague 1/4
écrou de compression 1/4
tube bleu
Code P0090636 - Rev 0 - 19/06/2019
12,5 mm
17 mm
