Die Rückseite - Roland FANTOM Referenzhandbuch

Beschreibung der Bedienelemente

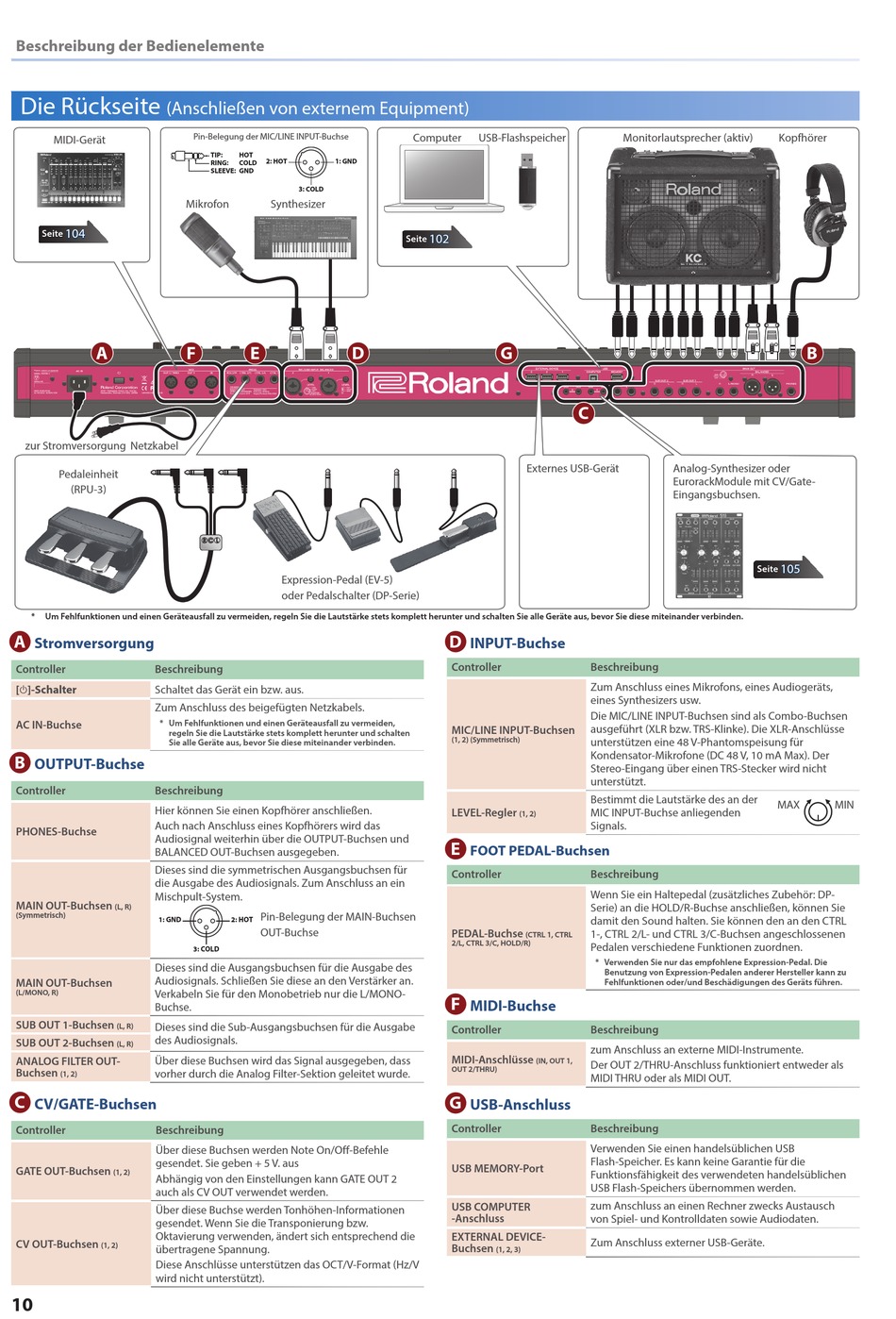

Die Rückseite
(Anschließen von externem Equipment)
MIDI-Gerät
104 104
Seite Seite
A
zur Stromversorgung Netzkabel
Pedaleinheit
(RPU-3)
* Um Fehlfunktionen und einen Geräteausfall zu vermeiden, regeln Sie die Lautstärke stets komplett herunter und schalten Sie alle Geräte aus, bevor Sie diese miteinander verbinden .
A
Stromversorgung
Controller Beschreibung
[L]-Schalter Schaltet das Gerät ein bzw . aus .
Zum Anschluss des beigefügten Netzkabels .
AC IN-Buchse * Um Fehlfunktionen und einen Geräteausfall zu vermeiden,
B
OUTPUT-Buchse
Controller Beschreibung
Hier können Sie einen Kopfhörer anschließen .
Auch nach Anschluss eines Kopfhörers wird das
PHONES-Buchse
Audiosignal weiterhin über die OUTPUT-Buchsen und
BALANCED OUT-Buchsen ausgegeben .
Dieses sind die symmetrischen Ausgangsbuchsen für
die Ausgabe des Audiosignals . Zum Anschluss an ein
Mischpult-System .
MAIN OUT-Buchsen
(L, R)
TIP: HOT
(Symmetrisch)
2: HOT 1: GND 1: GND
RING: COLD
SLEEVE: GND
3: COLD
Dieses sind die Ausgangsbuchsen für die Ausgabe des
Audiosignals . Schließen Sie diese an den Verstärker an .
MAIN OUT-Buchsen
(L/MONO, R) Verkabeln Sie für den Monobetrieb nur die L/MONO-
Buchse .
SUB OUT 1-Buchsen
Dieses sind die Sub-Ausgangsbuchsen für die Ausgabe
(L, R)
des Audiosignals .
SUB OUT 2-Buchsen
(L, R)
Über diese Buchsen wird das Signal ausgegeben, dass
ANALOG FILTER OUT-
Buchsen
vorher durch die Analog Filter-Sektion geleitet wurde .
(1, 2)
C
CV/GATE-Buchsen
Controller Beschreibung
Über diese Buchsen werden Note On/Off-Befehle
gesendet . Sie geben + 5 V . aus
GATE OUT-Buchsen
(1, 2)
Abhängig von den Einstellungen kann GATE OUT 2
auch als CV OUT verwendet werden .
Über diese Buchse werden Tonhöhen-Informationen
gesendet . Wenn Sie die Transponierung bzw .
Oktavierung verwenden, ändert sich entsprechend die
CV OUT-Buchsen
(1, 2)
übertragene Spannung .
Diese Anschlüsse unterstützen das OCT/V-Format (Hz/V
wird nicht unterstützt) .
10 10
Pin-Belegung der MIC/LINE INPUT-Buchse
TIP: HOT
2: HOT 1: GND
RING: COLD
SLEEVE: GND
3: COLD
Mikrofon Synthesizer
F E
Expression-Pedal (EV-5)
oder Pedalschalter (DP-Serie)
regeln Sie die Lautstärke stets komplett herunter und schalten
Sie alle Geräte aus, bevor Sie diese miteinander verbinden .
Pin-Belegung der MAIN-Buchsen
2: HOT
OUT-Buchse
3: COLD
Computer USB-Flashspeicher
1: GND 2: HOT
3: COLD
102 102
Seite Seite
D G
D
INPUT-Buchse
Controller
MIC/LINE INPUT-Buchsen
(1, 2) (Symmetrisch)
LEVEL-Regler
(1, 2)
E
FOOT PEDAL-Buchsen
Controller
PEDAL-Buchse
2/L, CTRL 3/C, HOLD/R)
F
MIDI-Buchse
Controller
MIDI-Anschlüsse
OUT 2/THRU)
G
USB-Anschluss
Controller
USB MEMORY-Port
USB COMPUTER
-Anschluss
EXTERNAL DEVICE-
Buchsen
(1, 2, 3)
Monitorlautsprecher (aktiv)
C
Externes USB-Gerät Analog-Synthesizer oder
EurorackModule mit CV/Gate-
Eingangsbuchsen .
Beschreibung
Zum Anschluss eines Mikrofons, eines Audiogeräts,
eines Synthesizers usw .
Die MIC/LINE INPUT-Buchsen sind als Combo-Buchsen
ausgeführt (XLR bzw . TRS-Klinke) . Die XLR-Anschlüsse
unterstützen eine 48 V-Phantomspeisung für
Kondensator-Mikrofone (DC 48 V, 10 mA Max) . Der
Stereo-Eingang über einen TRS-Stecker wird nicht
unterstützt .
Bestimmt die Lautstärke des an der
MIC INPUT-Buchse anliegenden
Signals .
Beschreibung
Wenn Sie ein Haltepedal (zusätzliches Zubehör: DP-
Serie) an die HOLD/R-Buchse anschließen, können Sie
damit den Sound halten . Sie können den an den CTRL
1-, CTRL 2/L- und CTRL 3/C-Buchsen angeschlossenen
(CTRL 1, CTRL
Pedalen verschiedene Funktionen zuordnen .
* Verwenden Sie nur das empfohlene Expression-Pedal . Die
Benutzung von Expression-Pedalen anderer Hersteller kann zu
Fehlfunktionen oder/und Beschädigungen des Geräts führen .
Beschreibung
zum Anschluss an externe MIDI-Instrumente .
(IN, OUT 1,
Der OUT 2/THRU-Anschluss funktioniert entweder als
MIDI THRU oder als MIDI OUT .
Beschreibung
Verwenden Sie einen handelsüblichen USB
Flash-Speicher . Es kann keine Garantie für die
Funktionsfähigkeit des verwendeten handelsüblichen
USB Flash-Speichers übernommen werden .
zum Anschluss an einen Rechner zwecks Austausch
von Spiel- und Kontrolldaten sowie Audiodaten .
Zum Anschluss externer USB-Geräte .
Kopfhörer
B
105 105
Seite Seite
MIN
MAX
