Wenn ein Mikrofon angeschlossen ist
Setzen Sie den
MIC-LINE-
Schalter auf MIC.
HOLD
EXPRESSION
Option: DP-Serie,
Option: EV-5
BOSS FS-5U
A
USB Flash-Speicher
Computer
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte ausgeschaltet,
wenn Sie Kabelverbindungen vornehmen.
A
USB-Anschluss
Buchse
Beschreibung
Zum Anschluss eines USB Flash-Speichers (zusätzliches Zubehör) für das
Sichern von Einstellungen und Daten.
* Stecken Sie den USB-Speicher vorsichtig in den USB-Anschluss des Instruments.
USB MEMORY-
* Verwenden Sie vorzugsweise die von Roland empfohlenen USB Flash-Speicher, da
Anschluss
nur für diese ein reibungsloser Betrieb gewährleistet werden kann.
* Die Benutzung eines USB Hub-Geräts (aktiv oder passiv) wird nicht empfohlen.
Schließen Sie immer nur einen USB Flash-Speicher z. Zt. an.
Wenn Sie mithilfe eines handelsüblichen USB-Kabels den USB
COMPUTER-Anschluss des E-A7 mit dem USB-Anschluss eines Rechners
USB COMPUTER-
verbinden, können Sie das E-A7 mit einer auf einem Rechner installierten
Anschluss
MIDI-Software verbinden und Musikdaten aufzeichnen, wiedergeben und
verändern.
B
Foot Pedal-Buchsen
Buchse
Beschreibung
Wenn Sie an diese Buchse einen Pedalschalter (Roland DP-Serie)
anschließen, können Sie den Sound der Keyboard Parts mit dem
Pedal HOLD-Buchse
Fußpedal halten.
Diese Funktion wird auch als „Sustain" oder „Damper" bezeichnet.
Hier können Sie ein Expression-Pedal (Roland EV-5) anschließen.
Pedal EXPRESSION-
* Verwenden Sie nur das empfohlene Expression-Pedal (EV-5; zusätzliches Zubehör).
Buchse
Die Benutzung von Expression-Pedalen anderer Hersteller kann zu Fehlfunktionen
oder/und Beschädigungen des Geräts führen.
Hier können Sie einen Pedalschalter (Roland DP-Serie) oder ein
Expression-Pedal (Roland EV-5) anschließen.
Sie können dem Pedal eine variable Funktion zuordnen.
Pedal CONTROL-
& „Reference Manual" (PDF)
Buchse
* Verwenden Sie nur das empfohlene Expression-Pedal (EV-5; zusätzliches Zubehör).
Die Benutzung von Expression-Pedalen anderer Hersteller kann zu Fehlfunktionen
oder/und Beschädigungen des Geräts führen.
C
MIDI-Anschluss
An diese Buchsen können externe MIDI-Instrumente angeschlossen werden, um mit
diesen MIDI-Daten austauschen zu können.
Bei Anschluss eines Audiogeräts, Synthesizers usw.
Setzen Sie den
MIC-LINE-Schalter
auf LINE.
CONTROL
Anschluss für
externes MIDI-
Equipment
(S. 10).
Option: DP-Serie, BOSS FS-5U,
EV-5
B
C
D
AC-Adapter
Anzeige
* Stellen Sie sicher, dass die LED-Anzeige des AC-Adapters zu sehen ist (siehe
Abbildung). Die LED-Anzeige am AC-Adapter leuchtet, wenn die verwendete
Steckdose Strom führt.
10
Seite
Zum
Anschluss
eines
Verstärkers.
E
F
Kabelsicherung
Netzkabel
Strom-
versorgung
D
DC IN-Buchse
Buchse
Beschreibung
Hier wird der beigefügte AC-Adapter angeschlossen.
WICHTIG
5 Verwenden Sie mit diesem Instrument nur den beigefügten AC-
DC IN-Buchse
Adapter.
5 Wenn Sie das E-A7 längere Zeit nicht verwenden, trennen Sie den AC-
Adapter von der Steckdose.
Führen Sie das Kabel des Netzteils um die Kabelsicherung, damit bei
Kabelsicherung
einer eventuellen Zugbelastung das Netzkabel nicht versehentlich heraus
gezogen und die Stromversorgung unterbrochen würde.
E
INPUT-Buchse
Buchse
Beschreibung
MIC-LINE Select-
Wählen Sie die Position, die dem angeschlossenen Gerät entspricht:
Schalter
Mikrofon (MIC) oder Line-Instrument (LINE).
Zum Anschluss eines Mikrofons bzw. der Ausgänge eines Audiogeräts,
Synthesizers usw..
INPUT
* Wenn Sie ein Mikrofon verwenden, schließen Sie dieses an die L/MONO, MIC-
L/MONO, MIC,
Buchse an. Kondensator-Mikrofone werden nicht unterstützt.
R-Buchsen
* Wenn das Eingangssignal mono sein soll, verwenden Sie nur die L/MONO, MIC-
Buchse.
Dieses ist eine Audio-Eingangsbuchse. Nach Anschluss eines externen
Audiogeräts mithilfe eines Stereo-Miniklinkenkabels kann der Sound
über das E-A7 wiedergegeben werden.
EXT IN-Buchse
* Für das EXT IN-Signal können keine internen Effekte verwendet werden.
* Die Lautstärke des EXT IN-Geräts muss am externen Audiogerät eingestellt
werden.
F
Output-Buchsen
Buchse
Beschreibung
Zum Anschluss eines externen Lautsprechersystems.
5 Wenn das Ausgangssignal mono sein soll, verwenden Sie nur die L/
OUTPUT L/MONO,
MONO-Buchse.
5 Wenn die Output-Buchsen mit einem externen Lautsprecher bzw.
R-Buchsen
PA-System verbunden werden, wird empfohlen, das die Anzeige des
[Output Mode]-Tasters erloschen ist.
Zum Anschluss eines Stereokopfhörers (Roland RH-Serie).
PHONES-Buchse
Wenn diese Buchse verkabelt ist, werden die internen Lautsprecher
automatisch stummgeschaltet.

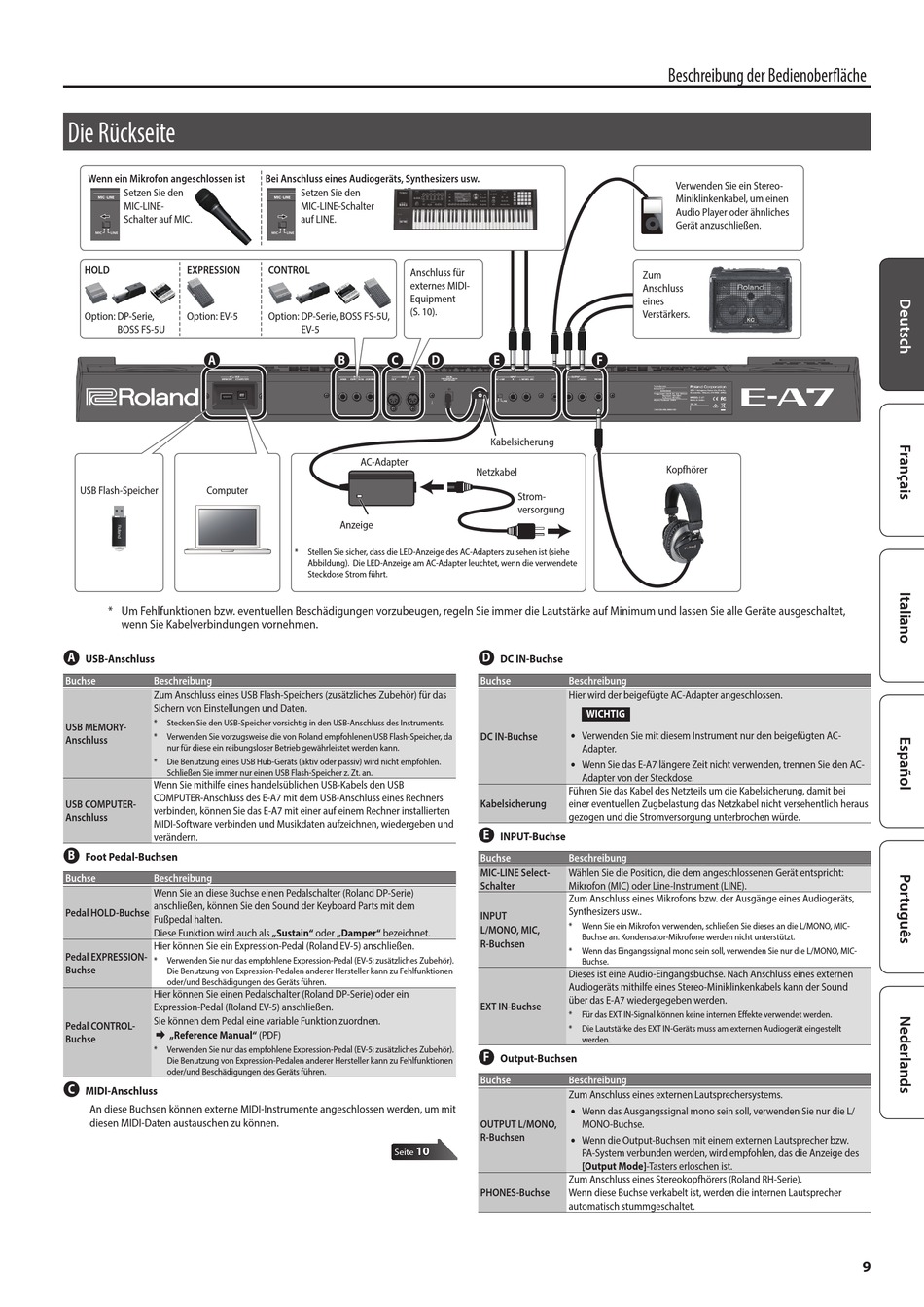

Beschreibung der Bedienoberfläche
Verwenden Sie ein Stereo-
Miniklinkenkabel, um einen
Audio Player oder ähnliches
Gerät anzuschließen.
