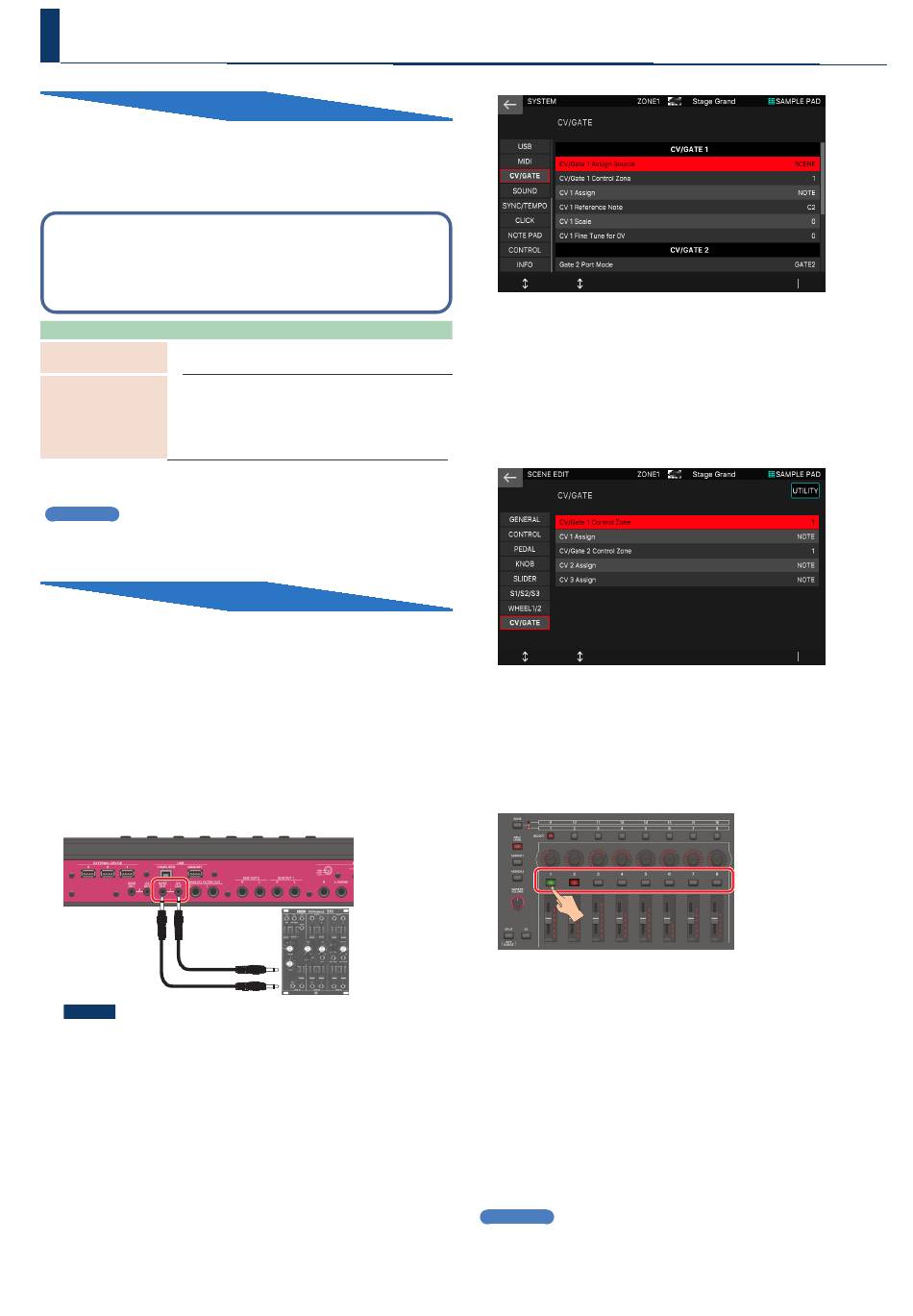

Steuern eines Analog-Synthesizers
Über das CV/GATE des FANTOMS
Das FANTOM verfügt über zwei Sätze von CV/GATE Output-
Buchsen . Wenn Sie diese an analoge Synthesizer anschließen,
die über CV/GATE Input-Buchsen verfügen, können Sie die
Noten ein/aus und die Tonhöhe steuern .
Informationen zu CV/GATE-Signalen
CV steht für "Control Voltage" (Steuerspannung), es handelt sich um ein
elektrisches Signal, das das Verhalten eines analogen Synthesizer oder
Eurorack Moduls modifiziert . GATE ist ein Signal, das den Anfang und
das Ende einer Hüllkurve steuert .
Buchse
Beschreibung
Über diese Buchse werden Note On/Off-Befehle gesendet .
GATE OUT 1-Buchse
GATE OUT 2-Buchse
Ausgänge + 5 V .
Über diese Buchse werden Tonhöhen-Informationen
gesendet . Wenn Sie die Transponierung bzw . Oktavierung
verwenden, ändert sich entsprechend die übertragene
CV OUT 1 Buchse
CV OUT 2 Buchse
Spannung .
Diese Buchsen unterstützen das Format OCT/V (das Hz/V-
Format wird nicht unterstützt) .
Normalerweise werden die Buchsen CV OUT 1 und GATE OUT 1 als Paar
verwendet . Die Buchsen CV OUT 2 und GATE OUT 2 werden als Paar
verwendet .
ANMERKUNG
ANMERKUNG
Wenn Sie eine System-Einstellung vornehmen, kann GATE OUT 2 in CV OUT
(CV3) geändert werden . Weitere Informationen finden Sie unter "System
Parameters" ( S . 112) .
Verwendung von CV/GATE
Gehen Sie wie folgt vor, um einen analogen Synthesizer mit CV/
GATE zu steuern . Wie bei "Controlling an External MIDI Device
(EXT MIDI OUT)" wird der analoge Synthesizer über CV/GATE
von einer EXT-Zone aus gesteuert .
Im folgenden Beispiel wird die CV OUT 1- und GATE OUT
1-Buchse an einen analogen Synthesizer angeschlossen und
über Zone 1 gesteuert .
1 .
Schließen Sie die Buchsen CV OUT 1 und GATE
OUT 1 an die entsprechenden Buchsen CV IN
und GATE IN des Analog Synthesizer an .
HINWEIS
HINWEIS
Je nach Hersteller oder Modell sind die Namen der CV-Buchse und der
GATE-Buchse unterschiedlich . Weitere Informationen zu diesem Thema
finden Sie in der Anleitung des verwendeten MIDI-Geräts .
2 .
Drücken Sie den [MENU] Button .
3 .
Berühren Sie <SYSTEM> .
Das SYSTEM-Display erscheint .
4 .
Berühren Sie die Registerkarte <CV/GATE> .
5 .
Stellen Sie den CV/Gate Assign Source-Wert
auf "SCENE" .
(CV/GATE OUT)
Die Einstellungen für CV/Gate 1 (CV OUT 1-Buchse und GATE OUT
1-Buchse) können für jede Scene einzeln eingestellt werden .
Speichern Sie die Systemparameter nach Bedarf .
6 .
Drücken Sie den [MENU] Button .
7 .
Berühren Sie <SCENE EDIT> .
Der SCENE EDIT-Bildschirm erscheint .
8 .
Berühren Sie die Registerkarte <CV/GATE> .
9 .
Stellen Sie die CV/Gate 1 Control Zone auf "1" .
Sie können die Zone 1 zur Steuerung von CV/Gate 1 (CV OUT
1-Buchse und GATE OUT 1-Buchse) verwenden .
10 .
Wählen Sie Zone 1 als die aktuelle Zone
11 .
Drücken Sie den ZONE INT/EXT-Taster der
Zone 1, so dass diese grün leuchtet .
Die Zone 1 ist jetzt eine EXT-Zone
Wenn die Anzeige des Tasters nicht grün leuchtet, halten Sie den
[SHIFT]-Taster gedrückt und drücken Sie den entsprechenden
ZONE INT/EXT-Taster, so dass die Anzeige grün leuchtet (EXT
Setting) .
Wenn die Anzeige grün leuchtet (EXT-Einstellung), werden
CV/Gate-Signale ausgegeben .
Wenn die ZONE INT/EXT-Taster mehrerer Zonen leuchten,
ist die Situation die gleiche wie bei EXT MIDI OUT . Die
Kombination der Zonen, die über die ZONE SELECT-Taster
(die aktuelle Zone) festgelegt wird, bestimmt, ob CV/Gate-
Signale an das externe Soundmodul ausgegeben werden .
Wenn Sie die Tastatur abspielen, werden CV/
12 .
Gate-Signale ausgegeben, die den analogen
Synthesizer steuern .
ANMERKUNG
ANMERKUNG
Wenn Sie die geänderten Einstellungen behalten möchten, führen Sie den
Speichervorgang für eine Scene aus . In diesem Beispiel werden die Scene-Parameter
verwendet, um die CV/Gate 1 Control-Einstellungen vorzunehmen . Sie können damit
einen analogen Synthesizer nur in bestimmten Szenen steuern .
