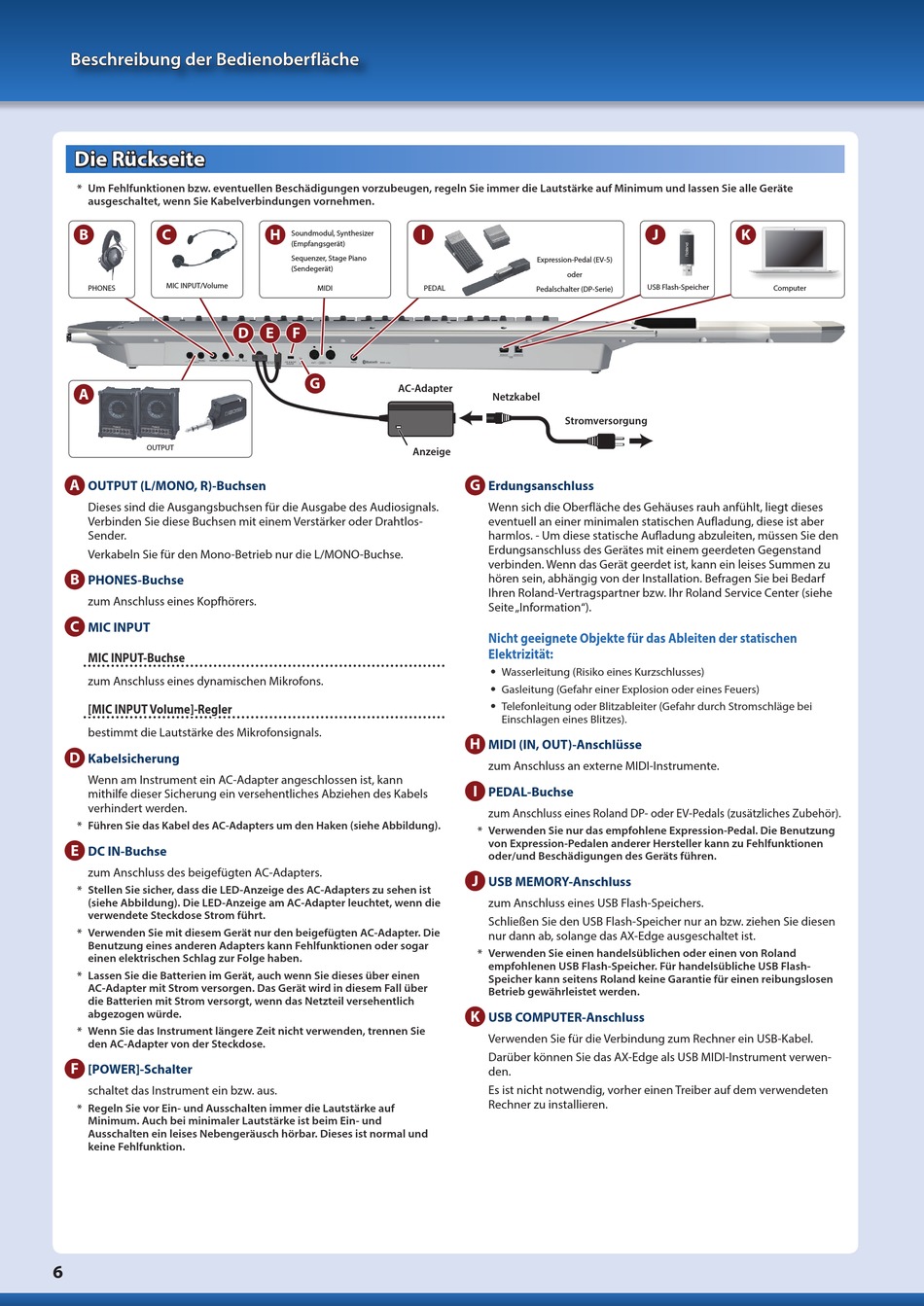

Beschreibung der Bedienoberfläche
Die Rückseite
* Um Fehlfunktionen bzw. eventuellen Beschädigungen vorzubeugen, regeln Sie immer die Lautstärke auf Minimum und lassen Sie alle Geräte
ausgeschaltet, wenn Sie Kabelverbindungen vornehmen.
B
C
MIC INPUT/Volume
PHONES
A
OUTPUT
A
OUTPUT (L/MONO, R)-Buchsen
Dieses sind die Ausgangsbuchsen für die Ausgabe des Audiosignals.
Verbinden Sie diese Buchsen mit einem Verstärker oder Drahtlos-
Sender.
Verkabeln Sie für den Mono-Betrieb nur die L/MONO-Buchse.
B
PHONES-Buchse
zum Anschluss eines Kopfhörers.
C
MIC INPUT
MIC INPUT-Buchse
zum Anschluss eines dynamischen Mikrofons.
[MIC INPUT Volume]-Regler
bestimmt die Lautstärke des Mikrofonsignals.
D
Kabelsicherung
Wenn am Instrument ein AC-Adapter angeschlossen ist, kann
mithilfe dieser Sicherung ein versehentliches Abziehen des Kabels
verhindert werden.
* Führen Sie das Kabel des AC-Adapters um den Haken (siehe Abbildung).
E
DC IN-Buchse
zum Anschluss des beigefügten AC-Adapters.
* Stellen Sie sicher, dass die LED-Anzeige des AC-Adapters zu sehen ist
(siehe Abbildung). Die LED-Anzeige am AC-Adapter leuchtet, wenn die
verwendete Steckdose Strom führt.
* Verwenden Sie mit diesem Gerät nur den beigefügten AC-Adapter. Die
Benutzung eines anderen Adapters kann Fehlfunktionen oder sogar
einen elektrischen Schlag zur Folge haben.
* Lassen Sie die Batterien im Gerät, auch wenn Sie dieses über einen
AC-Adapter mit Strom versorgen. Das Gerät wird in diesem Fall über
die Batterien mit Strom versorgt, wenn das Netzteil versehentlich
abgezogen würde.
* Wenn Sie das Instrument längere Zeit nicht verwenden, trennen Sie
den AC-Adapter von der Steckdose.
F
[POWER]-Schalter
schaltet das Instrument ein bzw. aus.
* Regeln Sie vor Ein- und Ausschalten immer die Lautstärke auf
Minimum. Auch bei minimaler Lautstärke ist beim Ein- und
Ausschalten ein leises Nebengeräusch hörbar. Dieses ist normal und
keine Fehlfunktion.
6
H
Soundmodul, Synthesizer
(Empfangsgerät)
Sequenzer, Stage Piano
(Sendegerät)
MIDI
D
E
F
G
AC-Adapter
I
Expression-Pedal (EV-5)
oder
PEDAL
Pedalschalter (DP-Serie)
Netzkabel
Stromversorgung
Anzeige
G
Erdungsanschluss
Wenn sich die Oberfläche des Gehäuses rauh anfühlt, liegt dieses
eventuell an einer minimalen statischen Aufladung, diese ist aber
harmlos. - Um diese statische Aufladung abzuleiten, müssen Sie den
Erdungsanschluss des Gerätes mit einem geerdeten Gegenstand
verbinden. Wenn das Gerät geerdet ist, kann ein leises Summen zu
hören sein, abhängig von der Installation. Befragen Sie bei Bedarf
Ihren Roland-Vertragspartner bzw. Ihr Roland Service Center (siehe
Seite „Information").
Nicht geeignete Objekte für das Ableiten der statischen
Elektrizität:
5 Wasserleitung (Risiko eines Kurzschlusses)
5 Gasleitung (Gefahr einer Explosion oder eines Feuers)
5 Telefonleitung oder Blitzableiter (Gefahr durch Stromschläge bei
Einschlagen eines Blitzes).
H
MIDI (IN, OUT)-Anschlüsse
zum Anschluss an externe MIDI-Instrumente.
I
PEDAL-Buchse
zum Anschluss eines Roland DP- oder EV-Pedals (zusätzliches Zubehör).
* Verwenden Sie nur das empfohlene Expression-Pedal. Die Benutzung
von Expression-Pedalen anderer Hersteller kann zu Fehlfunktionen
oder/und Beschädigungen des Geräts führen.
J
USB MEMORY-Anschluss
zum Anschluss eines USB Flash-Speichers.
Schließen Sie den USB Flash-Speicher nur an bzw. ziehen Sie diesen
nur dann ab, solange das AX-Edge ausgeschaltet ist.
* Verwenden Sie einen handelsüblichen oder einen von Roland
empfohlenen USB Flash-Speicher. Für handelsübliche USB Flash-
Speicher kann seitens Roland keine Garantie für einen reibungslosen
Betrieb gewährleistet werden.
K
USB COMPUTER-Anschluss
Verwenden Sie für die Verbindung zum Rechner ein USB-Kabel.
Darüber können Sie das AX-Edge als USB MIDI-Instrument verwen-
den.
Es ist nicht notwendig, vorher einen Treiber auf dem verwendeten
Rechner zu installieren.
J
K
USB Flash-Speicher
Computer
