3.3.1.2

Laden bedruckter Folie

Vorbereitungen zum Laden von Material:
► Heben Sie die Andruckrollen an.
► Öffnen Sie den Auffangkorb an der Geräterückseite und leeren Sie ihn.
► Öffnen Sie den Auffangkorb an der Vorderseite, wenn das Objekt kürzer ist als 4m.
Schließen Sie den Auffangkorb an der Vorderseite, wenn das Objekt länger ist als 4m.
► Installieren Sie die Bremse und die beiden 3"-Rollenkernkegel auf dem Materialbügel, der sich in
unmittelbarer Nähe des Schneideplotters befindet.
Schritt 1: Schieben Sie die Rolle mit dem bedruckten Material auf die beiden 3"-Kegel, aber arretieren Sie
die Kegel noch nicht.
Schritt 2: Rücken Sie die bedruckte Materialrolle in die optimale Position.
Beachten Sie folgende Punkte:
► Die Andruckrollen ganz links und ganz rechts müssen zwingend verwendet werden. Die
Andruckrollen dazwischen (2 und 3) üben einen weitaus geringeren Druck aus als die Rollen
1 und 4 und brauchen nicht unbedingt verwendet zu werden. Wenn Sie sie nicht benötigen,
müssen Sie sie zu einer Stelle zwischen zwei abwärts weisenden Pfeilen schieben (siehe
z.B. Position "2" unten). Nur so ist nämlich sichergestellt, dass sie die Folie nicht
beschädigen. Die linke Andruckrolle darf sich an einer beliebigen Stelle zwischen den beiden
horizontalen Pfeilen befinden.

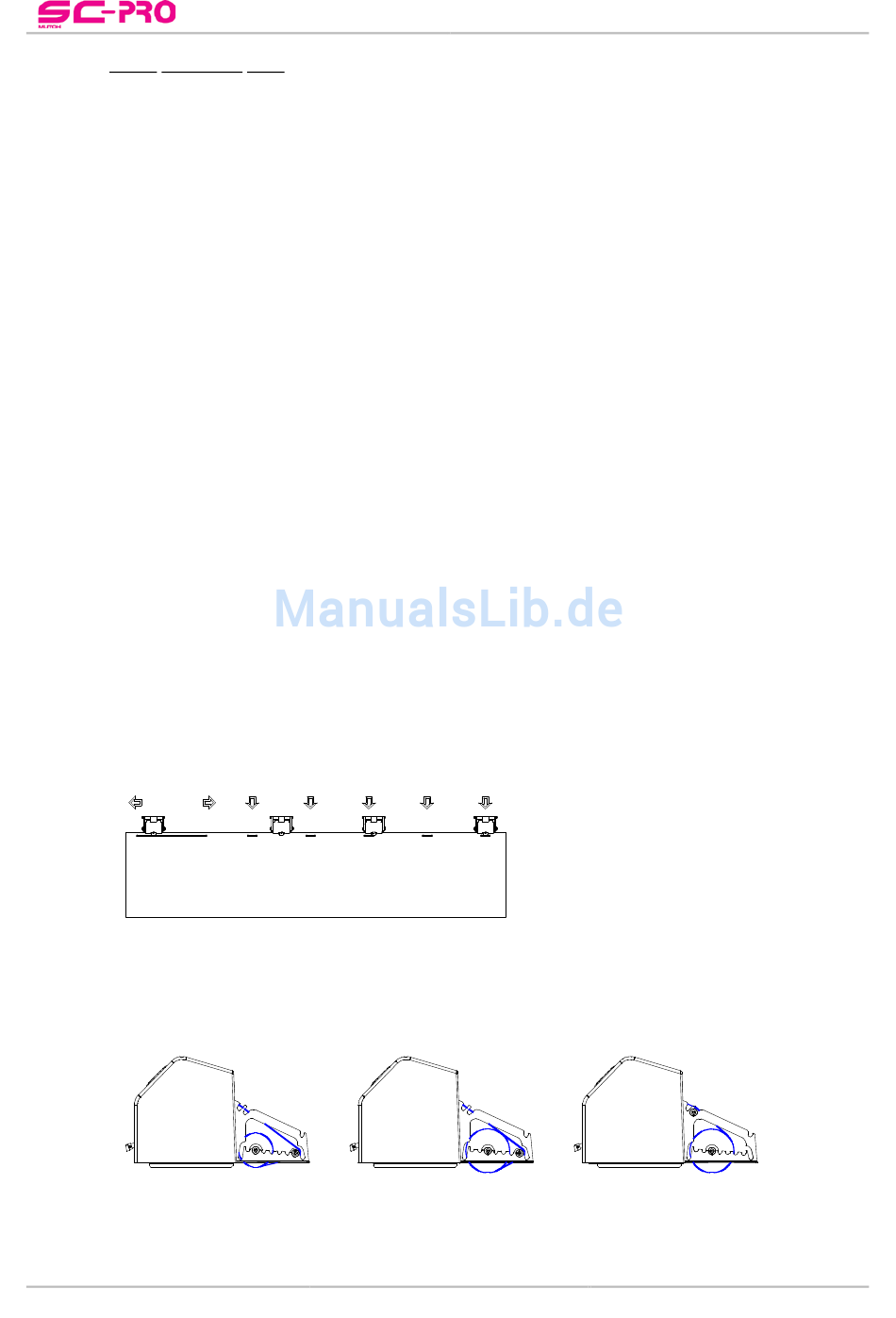

► Die in der Abbildung gezeigten Pfeile sind auf die Geräterückseite aufgedruckt. Orientieren
Sie sich beim Ausrichten der Andruckrollen an diesen Markierungen.Während man die linke
Andruckrolle relativ flexibel verschieben kann, müssen sich die übrigen drei an fest
vorgegebenen Stellen befinden.
► Bedenken Sie, dass Sie mit der linken und rechten Andruckrolle die maximale Objektbreite
festlegen. Die Breite des geladenen Materials spielt also nur eine untergeordnete Rolle.
Prinzipiell sollten sich die linke und rechte Andruckrolle daher 1cm neben dem linken bzw.
rechten Materialrand befinden. Andererseits dürfen sich die Andruckrollen niemals genau
über dem linken und/oder rechten Materialrand befinden.
Geräterückseite
1
Schritt 3: Arretieren Sie die beiden 3"-Rollenkernkegel.
Schritt 4: Schieben Sie das Material unter den Andruckrollen hindurch zur Gerätevorderseite. Führen Sie
das Material nach folgendem System:
1
Wann immer möglich sollten Sie sich für das in Abbildung "1" gezeigte System entscheiden.
Wenn die Folie dann jedoch die Rolle berührt (siehe Abbildung "2"), müssen Sie den zweiten
Bügel an der in Abbildung "3" gezeigten Stelle anbringen.
2
3
2
29
4
3
Bedienungsanleitung SC-PRO
AP-75283 – Rev. 1.1
