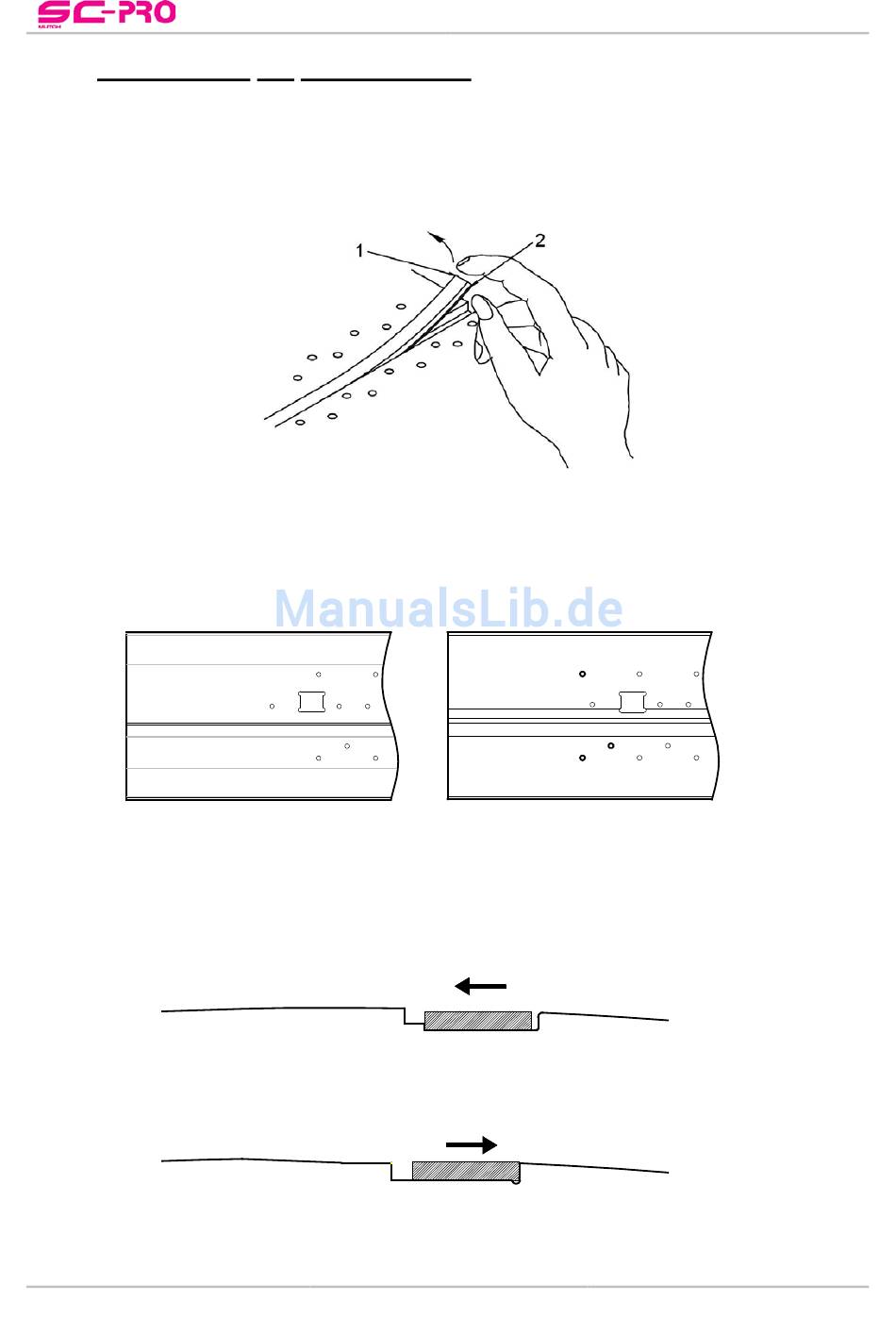

3.1.4 Auswechseln der Schneidematte
Zum Auswechseln der Schneidematte verfahren Sie bitte folgendermaßen:
Schritt 1 : Entfernen Sie zunächst die abgenutzte Schneidematte (1), indem Sie sie gemeinsam mit dem
darunter befindlichen Vinylstreifen (2) herausziehen.
Schritt 2 : Die Installation einer Schneidematte richtet sich nach dem Typ der Greiffläche. Den Haubentyp
erkennen Sie an der Anzahl der Öffnungen an der linken Seite (siehe die Abbildung unten).
Schritt 3 : Bringen Sie die neue Schneidematte an.
a. Für TYP 1
Legen Sie die Schneidematte so weit wie möglich zur Geräterückseite.
b. Für TYP 2
Schieben Sie den Vinylstreifen so weit wie möglich zur Gerätevorderseite.
Schritt 4 : Bitten Sie einen von Mutoh anerkannten Wartungsingenieur, eine Y-Z-Profilmessung sowie eine
Justierung des Trennmessers vorzunehmen.
TYPE 1
REAR
REAR
TYPE 2
FRONT
FRONT
24
Bedienungsanleitung SC-PRO
AP-75283 – Rev. 1.1
