Bedienungsanleitung SC-PRO
3 GRUNDLEGENDE BEDIENVORGÄNGE

3.1 INSTALLIEREN UND AUSWECHSELN DES WERKZEUGS

3.1.1 Installieren eines Werkzeugs

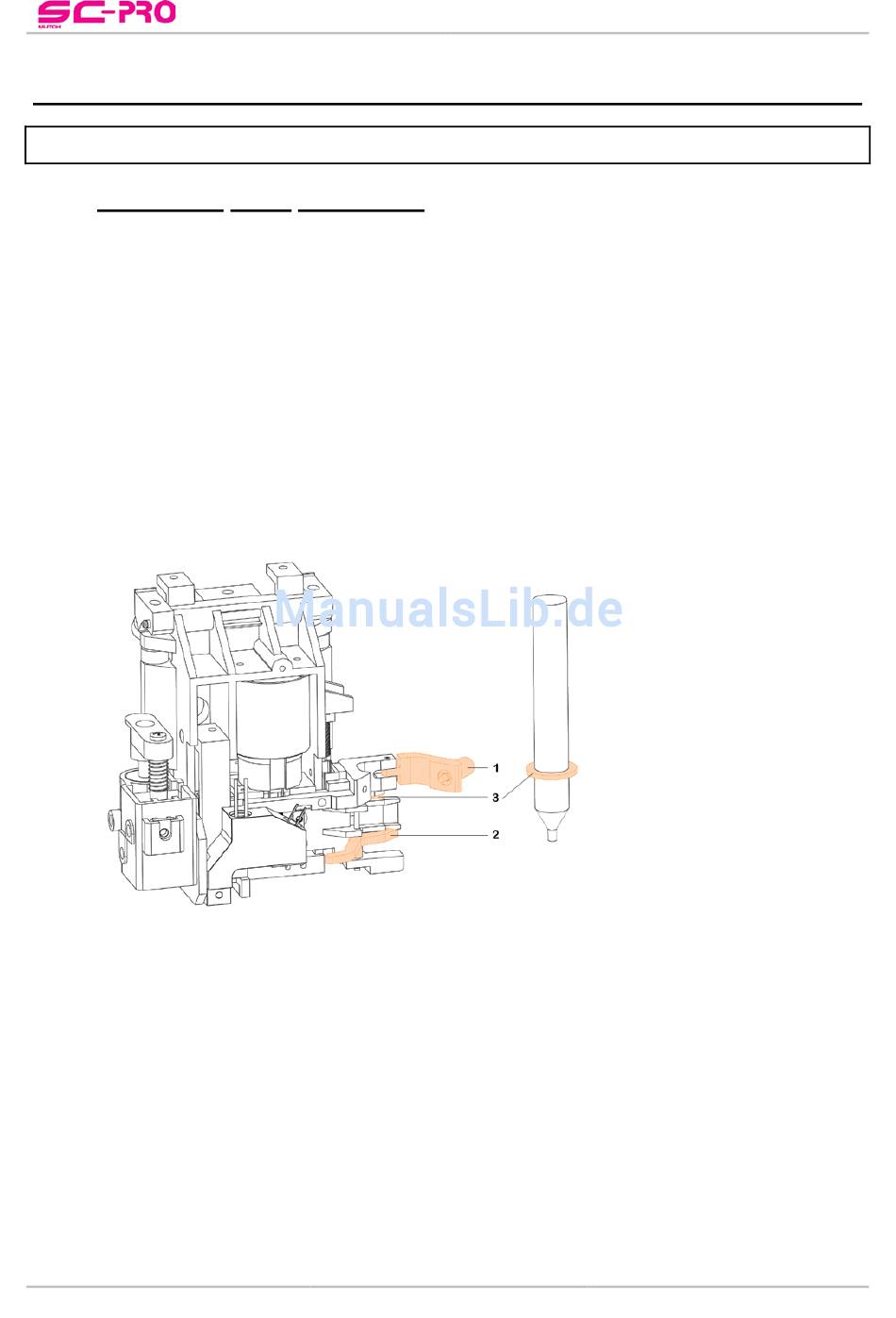

Rechts neben dem Schneidekopf befindet sich ein schwenkbare Installationshalterung. Diese Halterung
müssen Sie öffnen, um das gewünschte Schneide- oder Zeichenwerkzeug zu installieren.
Befolgen Sie hierfür unbedingt die folgenden Anweisungen.
Schritt 1: Lösen Sie Schraube "1", um die Werkzeughalterung öffnen zu können.
Schritt 2: Schieben Sie den Clip des Werkzeugkopfs (2) nach hinten und setzen Sie das Werkzeug ein.
Dessen Kragen muss sich in der Nut (3) unter der Klemmschraube befinden.
Schritt 3: Drehen Sie die Schraube wieder fest, um das Werkzeug zu arretieren.
21
AP-75283 – Rev. 1.1
