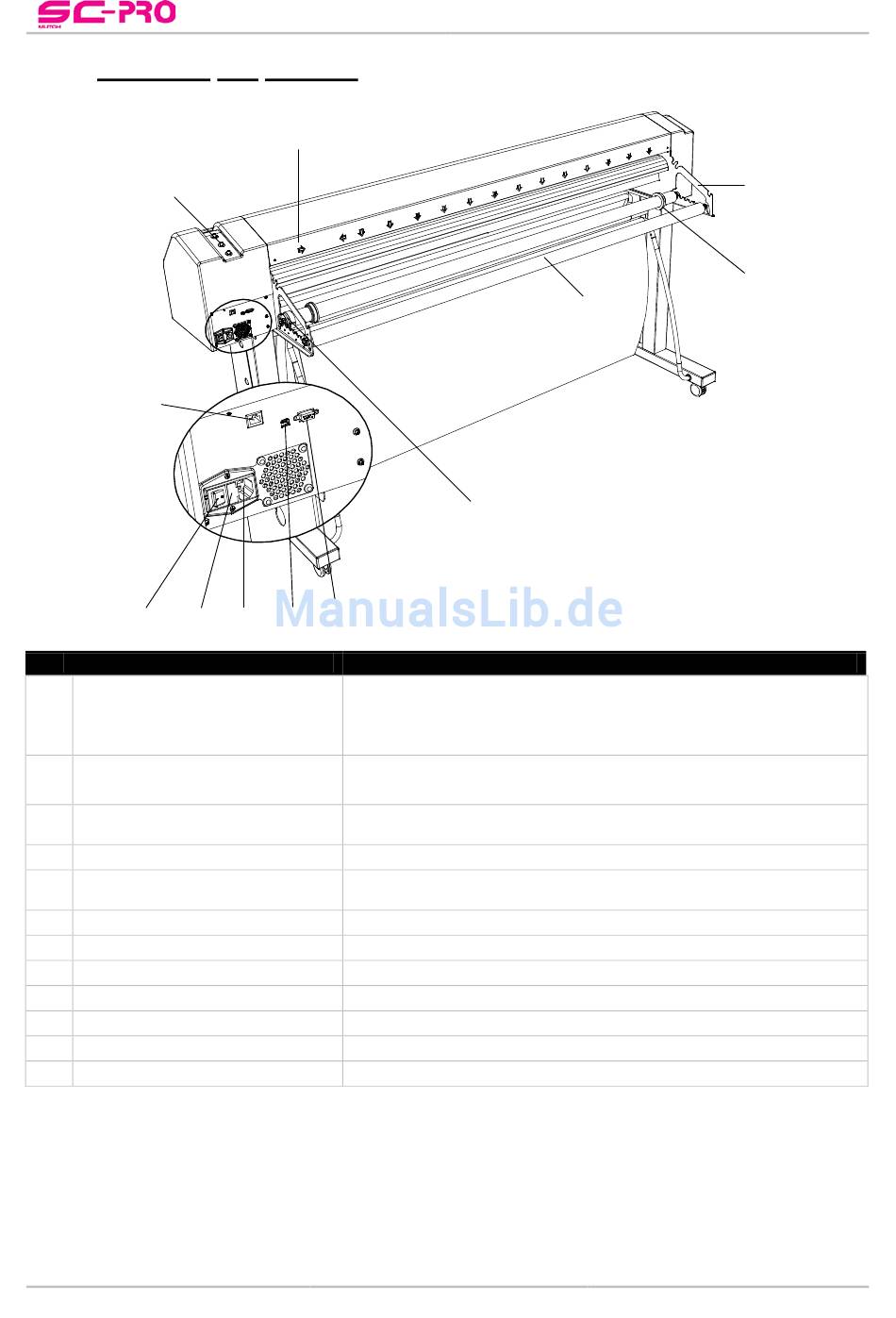

2.3.2 Rückseite des SC-PRO
12
11
10
9
Nr.
Bauteil
1
Markierungen der Greifflächen
Halterungen für den
2
Materialbügel
Klemmflansche auf den
3
Materialbügeln
4
Materialbügel
5
Bremse des Materialbügels
6
Serieller Schnittstellenport
7
USB-Port
8
Netzkabelanschluss
9
Sicherungskastenblende
10
Netzschalter
11
Netzwerkanschluss
12
Werkzeugablage
1
8
7
6
Funktion
Zeigen an, wo sich die Greifflächen befinden.
Alle Andruckrollen müssen sich jeweils über einer Greiffläche
befinden, weil sonst keine Schneideaufträge gestartet werden
können.
Hier können die Bügel für die Materialrollen eingehängt werden.
Es gibt mehrere Installationspositionen für die Bügel.
Diese verhindern das Verrutschen der Materialrolle während des
Transports.
Hier muss die benötigte Materialrolle angebracht werden.
Hiermit wird verhindert, dass das Material zu schnell abgerollt
wird.
Hier kann ein serielles Kabel angeschlossen werden.
Schließen Sie hier ein USB-Kabel an.
Hier muss das Netzkabel angeschlossen werden.
Bietet Zugang zu den beiden Sicherungen.
Hiermit wird das Gerät ein- und ausgeschaltet.
Hier kann ein Netzwerkkabel angeschlossen werden.
Hier können nicht benötigte Messer und Stifte aufbewahrt werden.
4
5
18
Bedienungsanleitung SC-PRO
2
3
AP-75283 – Rev. 1.1
