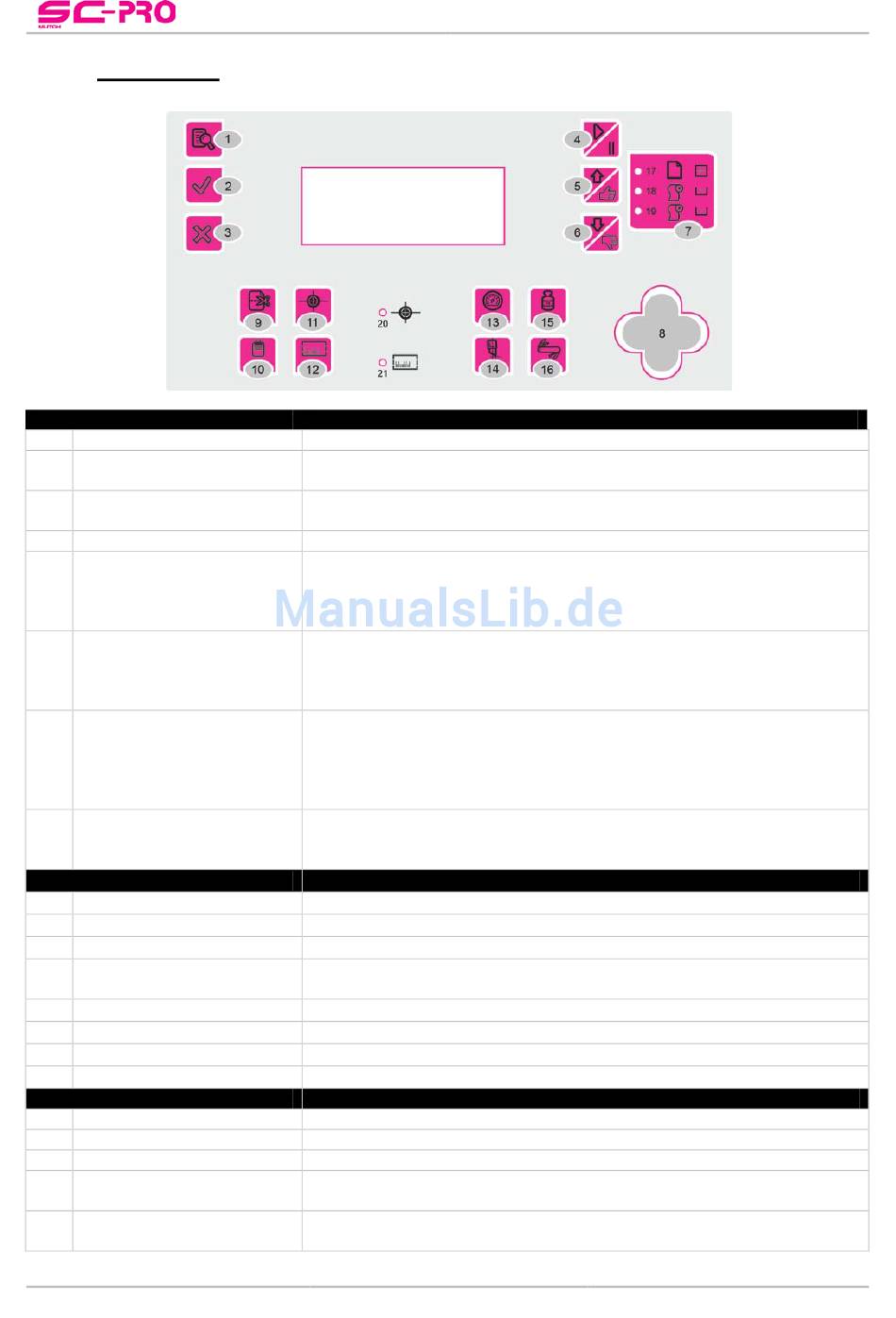

2.3.3 Bedienfeld

HAUPTBEDIENTASTEN
1
MENU-Taste
2
ENTER-Taste
3
EXIT/CANCEL-Taste
4
RESUME/PAUSE-Taste
5
UP/YES-Taste
6
DOWN/NO-Taste
7
MEDIA TYPE-Taste
8
Pfeiltasten
DIREKTE ANWAHLTASTEN
9
SHEET OFF-Taste
10
TEST-Taste
11
ORIGIN-Taste
CONTOUR CUTTING-
12
Taste
13
SPEED-Taste
14
OFFSET-Taste
15
FORCE-Taste
16
TOOL-Taste
Dioden
17
SHEET-Diode
18
ROLL FRONT-Diode
19
ROLL-Diode
20
ORIGIN-Diode
CONTOUR CUTTING-
21
Diode
Hiermit rufen Sie das Hauptmenü des Schneideplotters auf.
Hiermit wählen Sie einen Parameter bzw. bestätigen Sie eine
Einstellung.
Verlassen eines Menüeintrags, Verwerfen einer Einstellung oder zum
Abbrechen eines Auftrags.
Hiermit können Schneideaufträge gestartet und angehalten werden.
Diese Taste hat mehrere Funktionen
Funktionswahl im Hauptmenü
o
Erhöhen des angezeigten Werts
o
Bestätigen einer Einstellung
o
Diese Taste hat mehrere Funktionen
Parameteranwahl im Hauptmenü
o
Verringern des angezeigten Werts
o
Abbrechen einer Einstellung
o
Hiermit geben Sie an, welchen Materialtyp Sie verwenden.
Bogen
Materialinitialisierung: Vorne, hinten, links, rechts
o
Vorderer Materialrand
o
rechts
Rolle
Materialinitialisierung: Links, rechts
o
Hiermit kann das Material vor und zurück transportiert werden.
Außerdem kann der Schneideknopf nach links/rechts verschoben
werden.
Aktivieren des Materialtrennmodus'
Aufrufen des gleichnamigen Menüs
Aufrufen des gleichnamigen Menüs
Aufrufen des gleichnamigen Menüs
Aufrufen des gleichnamigen Menüs
Aufrufen des gleichnamigen Menüs
Aufrufen des gleichnamigen Menüs
Aufrufen des gleichnamigen Menüs
Leuchtet, wenn Sie mit der [MEDIA]-Taste "SHEET" wählen.
Leuchtet, wenn Sie mit der [MEDIA]-Taste "ROLL FRONT" wählen.
Leuchtet, wenn Sie mit der [MEDIA]-Taste "ROLL" wählen.
Leuchtet, wenn Sie den Ursprung selbst eingestellt haben.
Während der Einstellung des Ursprungs blinkt sie.
Leuchtet während der Ausführung eines Konturschneideauftrags.
Blinkt, während der Schneideplotter den Referenzrahmen misst.
19
Bedienungsanleitung SC-PRO
Materialinitialisierung: Vorne, links,
AP-75283 – Rev. 1.1
