Montage Der Radeinheit

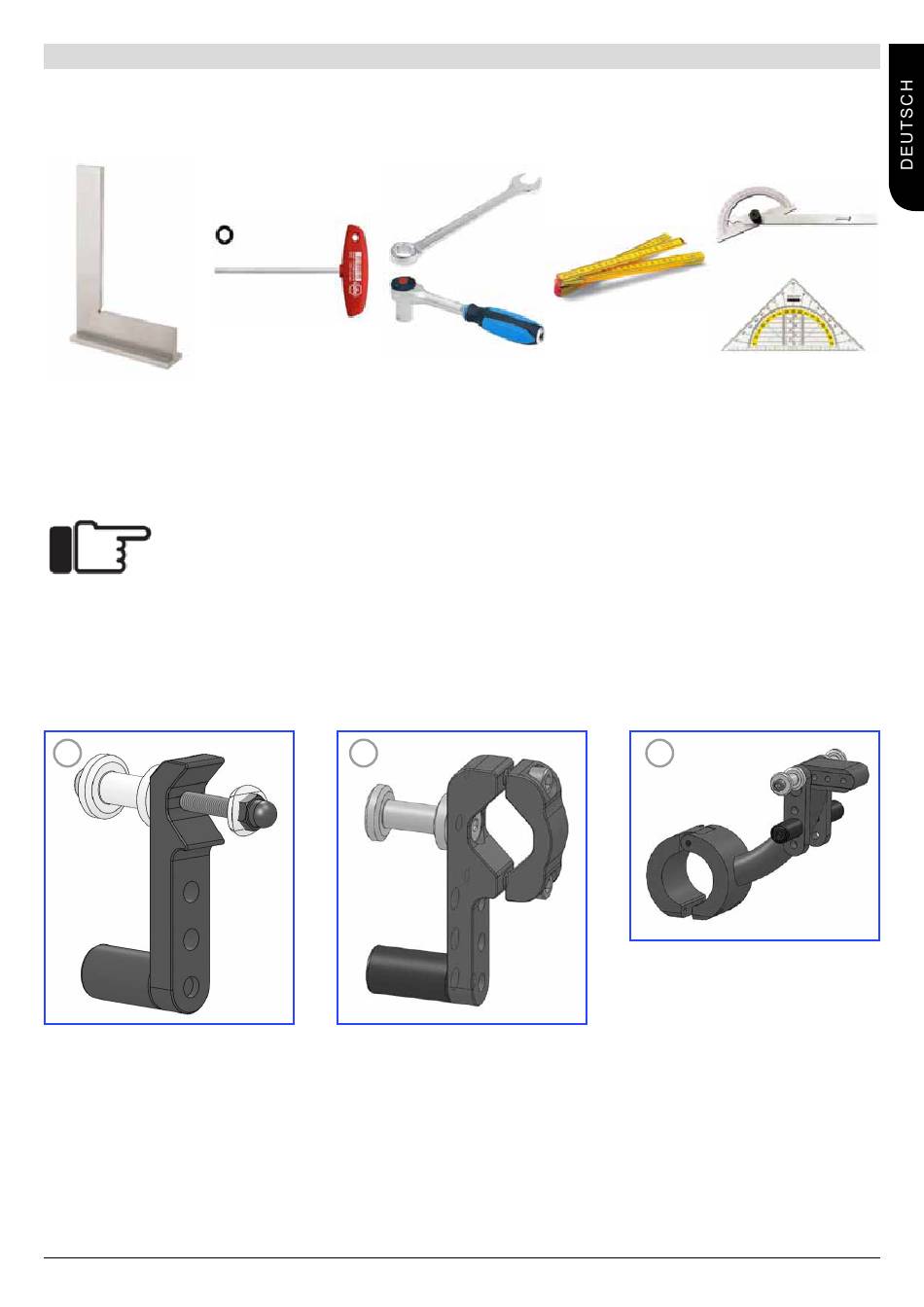

Vorbereitung / Werkzeug und Montageplatz:
Um die elektrische Schiebehilfe an einen Rollstuhl anzubauen und einzustellen, benötigen Sie folgende Werkzeuge:
Anschlagwinkel min.
25cm lang
ACHTUNG!: Montieren Sie die elektrische Schiebehilfe auf einer Arbeitsplatte, Hebebühne oder
Werkbank. Die Montage und Einstellung auf dem Boden ist nicht zu empfehlen.
Andocksystem:
Es gibt 3 unterschiedliche Andocksysteme (A, B, C) abhängig vom Rollstuhltyp, die am unteren Rahmenrohr montiert
werden.
A
Schraubvariante
(benötigt eine vorhandene Bohrung
im Rahmenrohr)
Empulse R20
Rev.C
6kt Schlüssel Größe
Innen 6kt Schlüssel
Größe 4, 5 & 6
B
(wird um das untere Rahmenrohr
8 & 10
Klemmvariante
geklemmt)
Winkelmesser
Meterstab
C
Klemmvariante für den Ibis
(wird um das untere Rahmenrohr
mittig geklemmt)
9
