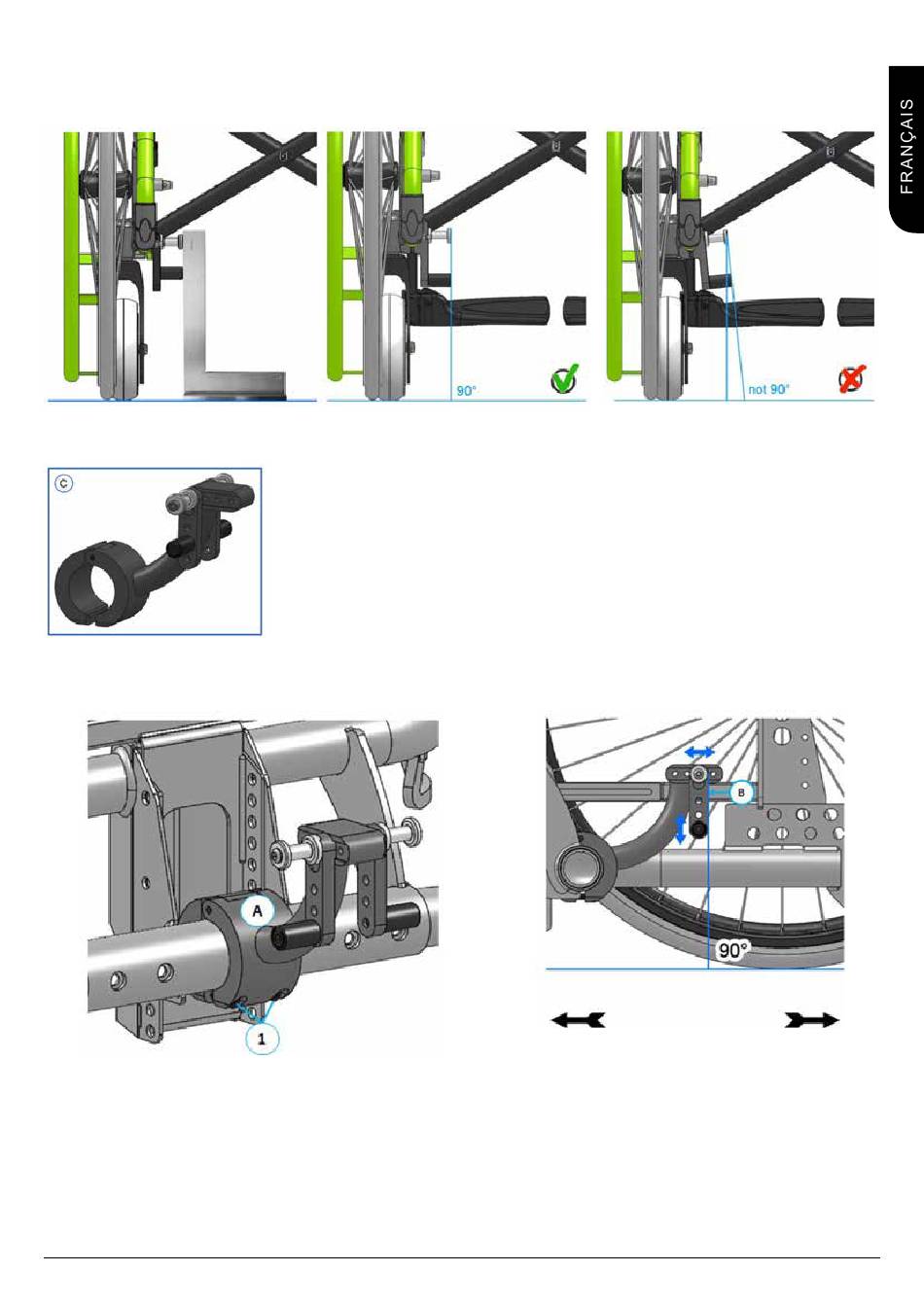

Réglez ensuite l'angle d'inclinaison des attaches (B-C) à l'aide d'une équerre, de sorte à former un angle droit par rapport
au sol. Posez l'équerre à plat et réglez les attaches (B-C) à 90°, comme illustré dans les figures. Une fois l'angle réglé
des deux côtés, serrez les vis (3). (Réglage du couple de serrage : 3 Nm).
Montage du système d'arrimage (C)
Empulse R20 Rev.C
Positionnez l'attache (A) autour du montant du châssis inférieur et vissez les deux
parties l'une à l'autre à l'aide des vis (1). Serrez les vis (1) sans forcer de sorte à
pouvoir encore ajuster l'attache (A). Centrez ensuite l'attache et vérifiez que la barre
(B) est verticale et forme un angle droit par rapport au sol. Serrez les vis (couple de
serrage :
AVANT /
VORNE
DERRIERE/
HINTEN
