Verkabelung

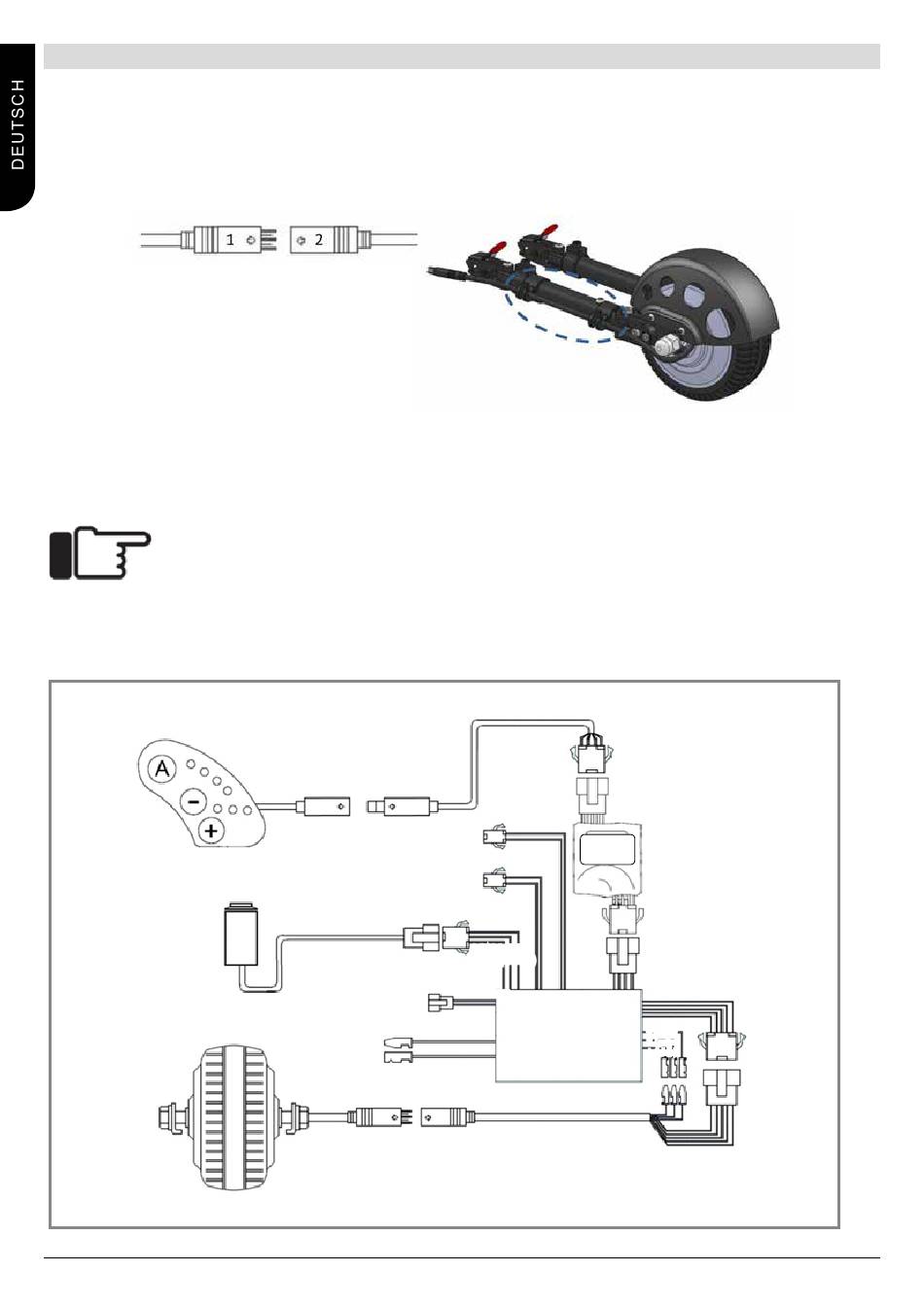

Verbinden Sie das Motorkabel (1) mit dem Kabel der Controllerbox (2) und fixieren es anschließend mit den Kabelbindern
am Rahmen (siehe Bild).
Kabelüberlängen können im Rucksack verstaut werden.
ACHTUNG! – Unbedingt auf festen Sitz der Steckverbindungen achten, um eventuelle
Fehlfunktionen aufgrund mangelnder Kontaktierung auszuschließen.
LED-DISPLAY 36V
DRUCKTASTER
MOTOR 6" bereift
36V, bürstenlos
20
ANSCHLUSSDIAGRAM R20
Zusatzantrieb für Rollstühle mit
Geschwindigkeitsvorwahl über Display
STECKER FÜR
DRUCKTASTER
STECKER FÜR
AKKU 36V
DISPLAYKABEL
STECKER
DISPLAY
1. 36V (rot)
2. GND (schwarz)
3. SPEED (blau)
4. PAS (gelb)
STEUER -
ELETRONIK
1. 5V (rot)
2. PAS (grün)
3. GND (schwarz)
+36V (rot)
MOTORCONTROLLER
36V / max. 15A
GND (schwarz)
MOTORKABEL
STECKER FÜR
STEUERELETRONIK /
DISPLAY
1. 36V (rot)
2. GND (schwarz)
3. SPEED (blau)
4. PAS (gelb)
C (gelb)
B (grün)
A (blau)
1. 5V (rot)
2. GND (schwarz)
3. HC (gelb)
4. HH (grün)
5. HA (blau)
Empulse R20
Rev.C
