Positionnement du dispositif de propulsion :

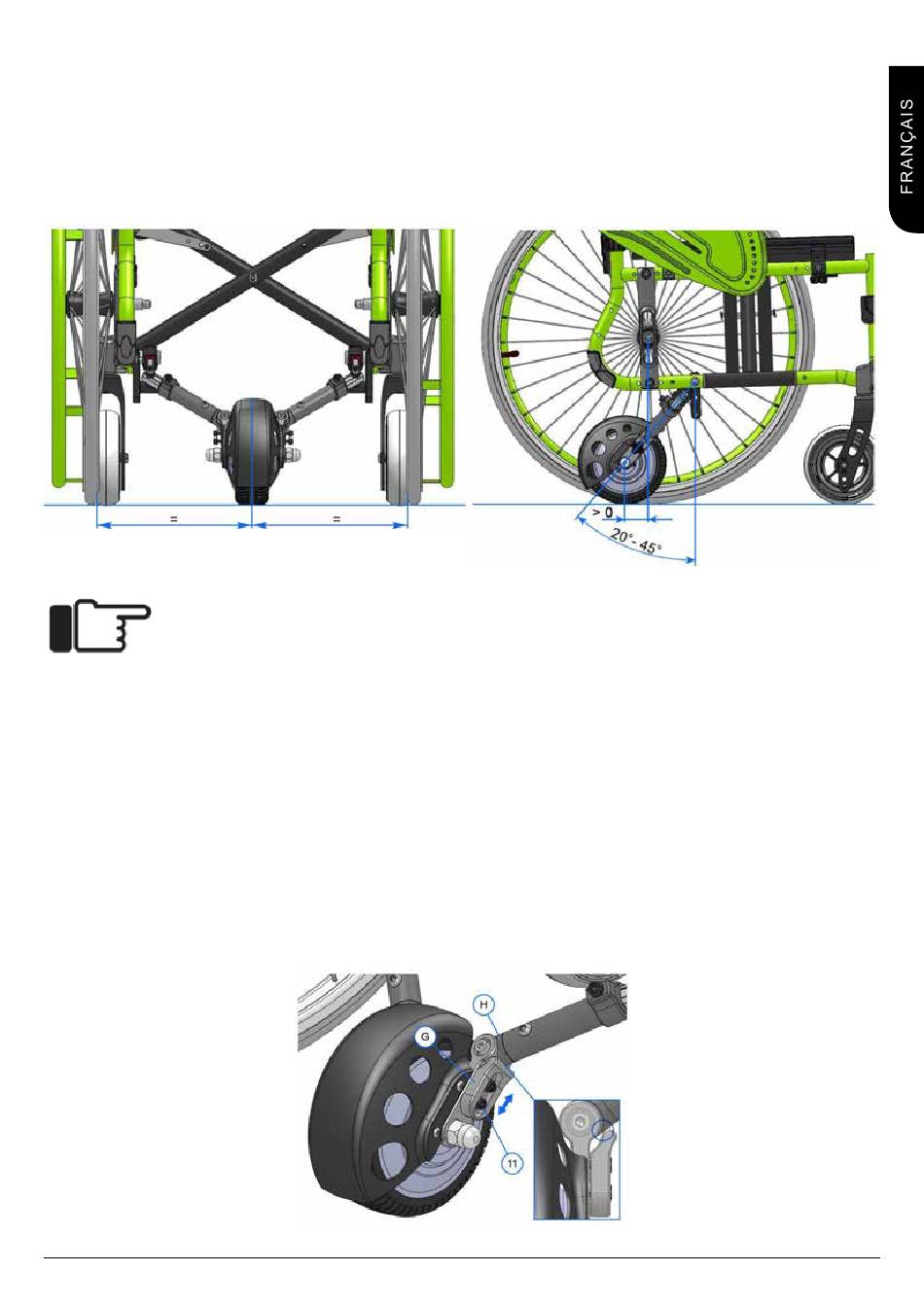

Centrez le dispositif de propulsion par rapport aux roues motrices du fauteuil roulant (Fig. 1). Réglez ensuite l'angle par
rapport au châssis et ajustez la distance entre la roue de propulsion et le centre des roues motrices du fauteuil (Fig. 2).
Le dispositif de propulsion doit être le plus près possible de l'axe des roues motrices du fauteuil. Avec le modèle Ibis,
vous pouvez déplacer les goupilles d'arrimage à l'intérieur de l'attache.
ATTENTION ! - L'angle entre la verticale et la roue de propulsion doit être compris entre
20° (min) et 45° (max). Cet angle garantira une propulsion sécurisée du fauteuil roulant. (sans
glissement)
Réglage final et serrage des vis
Une fois la roue correctement positionnée, serrez les vis en suivant la procédure décrite.
Attention : Respectez fidèlement l'ordre indiqué.
Commencez par régler les mâchoires de butée (G). Glissez les mâchoires (G) droite et gauche vers l'avant jusqu'à ce
qu'elles viennent buter contre la charnière (figure 2), puis serrez les vis (11) des deux côtés (couple de serrage : 3 Nm).
Attention : Les mâchoires doivent se trouver dans les renfoncements des dents d'emboîtement.
FIG. 1
Empulse R20
Rev.C
FIG. 1
FIG. 2
FIG. 2
