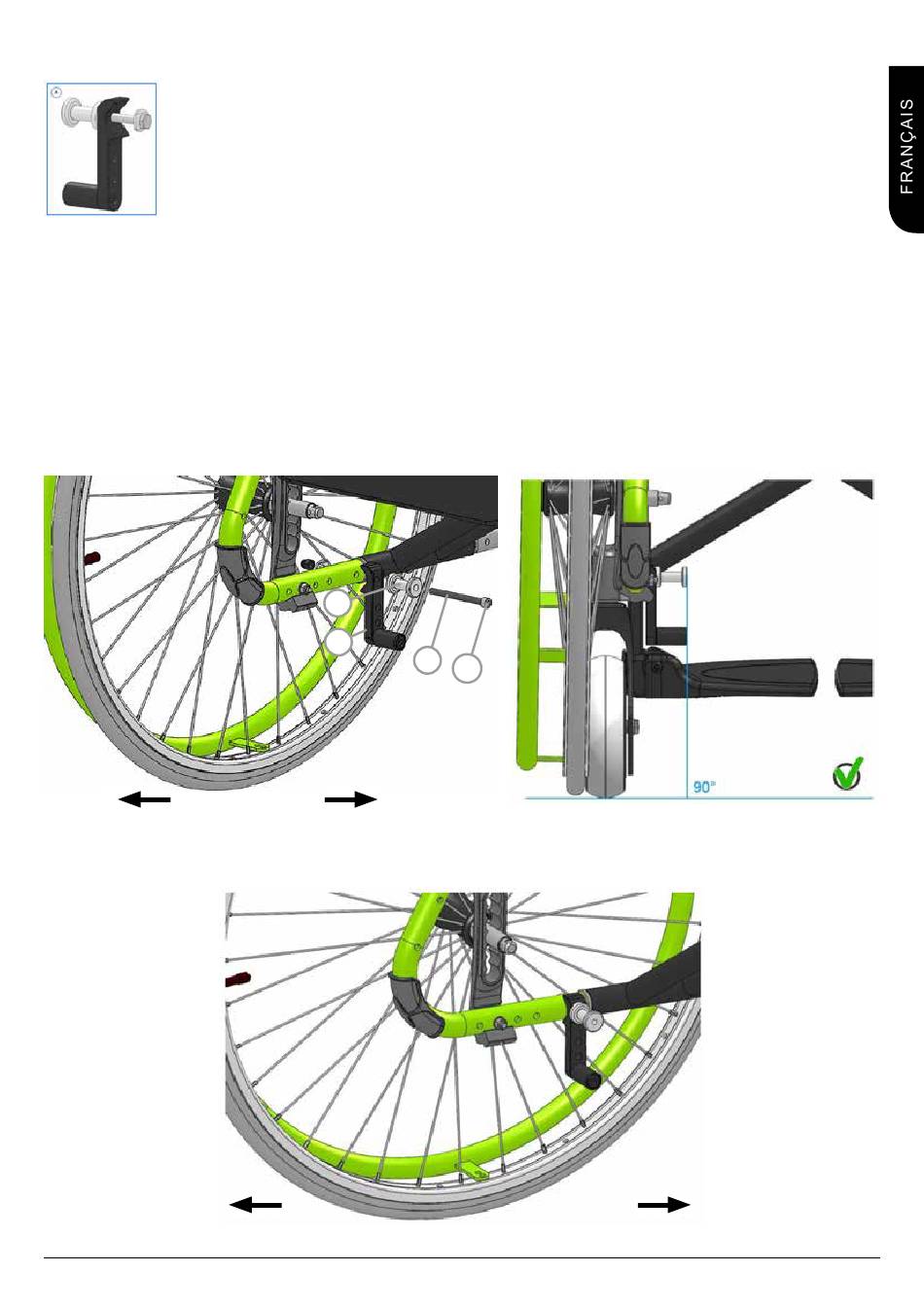

Montage du système d'arrimage (A)
Repérez un orifice pré-percé dans le tube du châssis inférieur du fauteuil roulant. (Comme le montre la figure, vous
pouvez utiliser un orifice fileté existant pour arrimer le dispositif). L'objectif consiste à installer le support le plus vers
l'avant possible (par ex. pour les fauteuils dotés d'un croisillon, l'emplacement se situera juste derrière ce dernier).
Insérez la vis (1) et la rondelle (2) par l'extérieur à travers l'orifice. Enfoncez la barre (A) sur la vis. Vissez ensuite la
goupille d'arrimage (D) sur la vis (1). Lorsque vous serrez la vis (1), veillez à ce que les plats de la goupille d'arrimage
(D) soient positionnés dans le renfoncement de la barre (A). (Réglage du couple de serrage : 3 Nm) Procédez au même
montage de l'autre côté. Une fois fixés, les supports doivent être à un angle de 90° par rapport au sol (Fig. 2).
DERRIERE/
HINTEN
DERRIERE/
HINTEN
Empulse R20
Rev.C
FIG. 1
D
A
AVANT /
VORNE
1
2
FIG. 3
FIG. 2
AVANT /
VORNE
25
