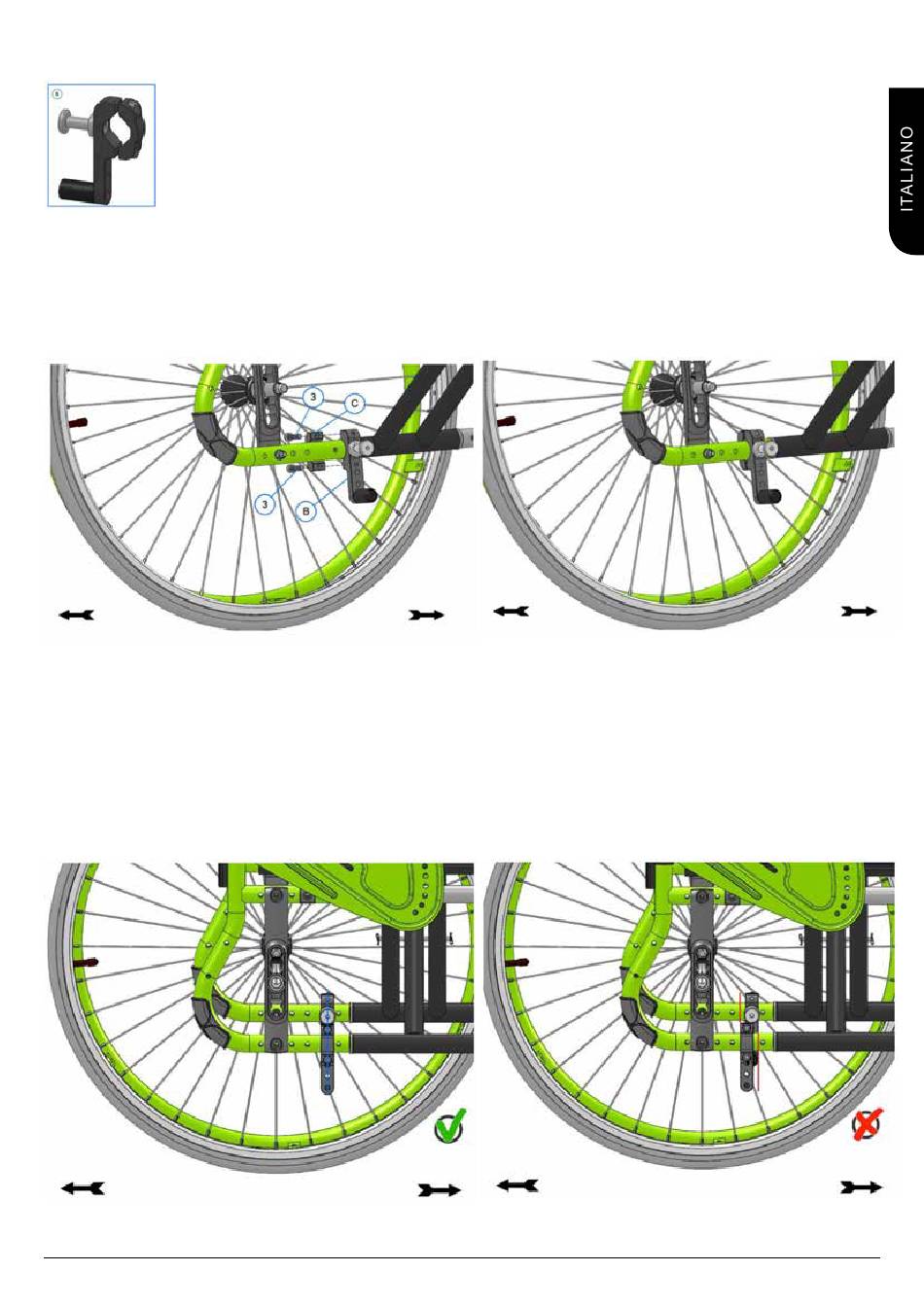

Installazione del sistema di aggancio (B)
Posizionare i morsetti di serraggio (C) attorno al tubo inferiore del telaio agendo dall'esterno e posizionare la barra (B)
agendo dall'interno; infine unire i componenti utilizzando le viti (3). Inizialmente non stringere troppo le viti (3) in modo da
poter ancora ruotare e spostare il morsetto (B-C). Utilizzare questa procedura su entrambi i lati.
PARTE
POSTERIORE
Posizionare i due morsetti (B-C) in modo che si trovino esattamente uno di fronte all'altro (Fig. 1) e alla stessa altezza.
Per verificare questa condizione, utilizzare un punto di riferimento dal quale poter effettuare una misurazione (per
es., dalla piastra dell'asse della carrozzina a entrambi i morsetti [B-C]) per assicurare che si trovino allo stesso livello.
Stringere le viti (3).
PARTE
POSTERIORE
Empulse R20
Rev.C
FIG. 1
PARTE
ANTERIORE
FIG. 1
PARTE
ANTERIORE
PARTE
POSTERIORE
PARTE
POSTERIORE
FIG. 2
PARTE
ANTERIORE
FIG. 2
PARTE
ANTERIORE
41
