Installazione del propulsore di spinta pieghevole

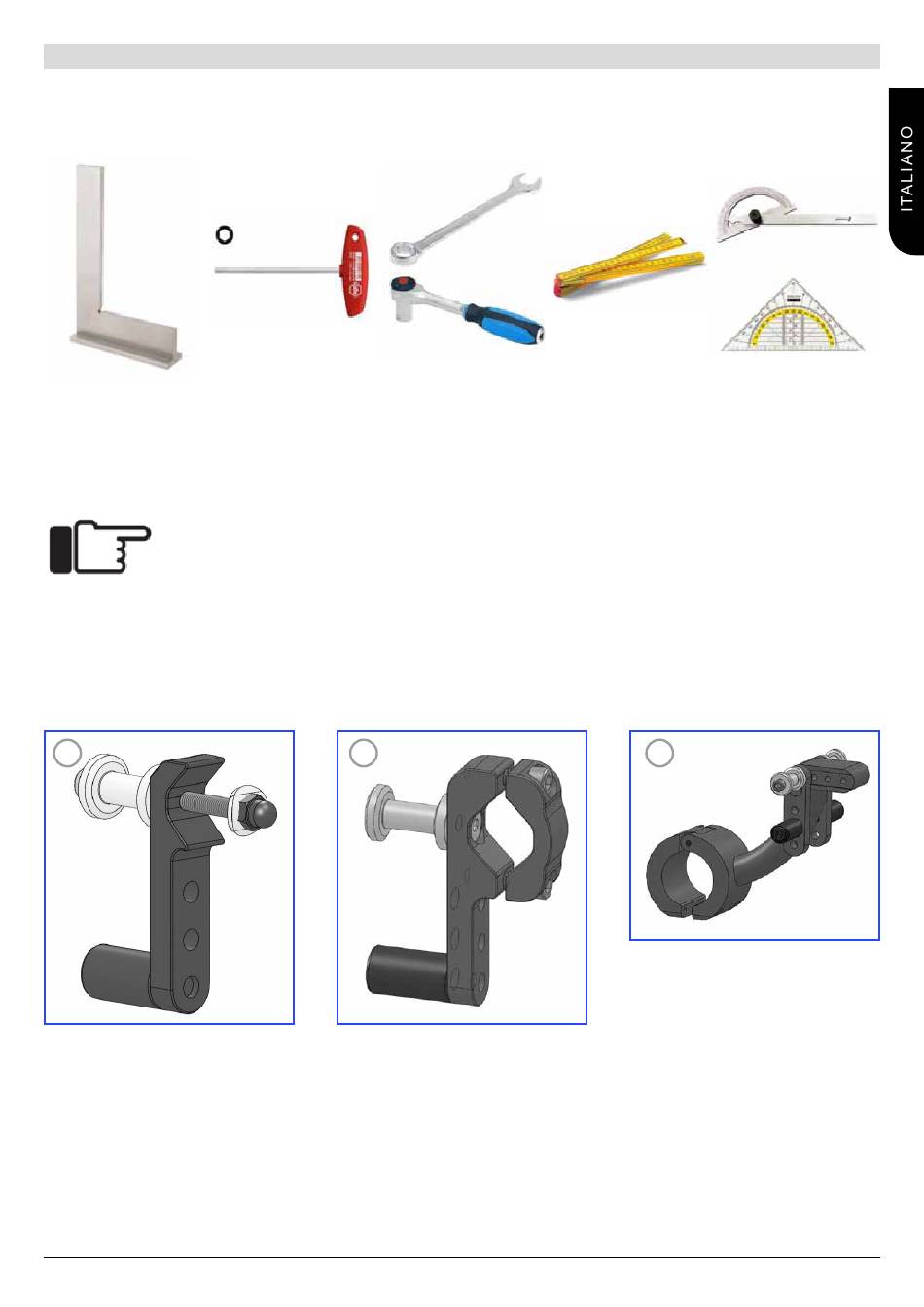

Preparazione, strumenti e sito di montaggio:
Per montare il propulsore di spinta pieghevole su una carrozzina e regolarlo, sono necessari gli attrezzi seguenti:
Squadra in acciaio, lun-
ghezza minima 25 cm
ATTENZIONE!: Per montare il propulsore di spinta R20 posizionare la carrozzina su un ripiano,
una piattaforma sollevata oppure su un piano di lavoro. Non è consigliabile procedere con il
montaggio o le regolazioni direttamente sul pavimento.
Sistema di aggancio:
In base al tipo di carrozzina vi sono tre tipi di sistemi di aggancio (A, B, C) che dovranno comunque essere montati sul
tubo più basso del telaio.
A
Versione a vite
(richiede la presenza di un foro
pre-esistente sul tubo del telaio)
Empulse R20
Rev.C
Chiave inglese, dim.
Chiave a brugole
esagonale, dim. 4, 5 e 6
B
(da applicare al tubo più basso del
8 e 10
Versione a morsetto
telaio)
Metro pieghevole
C
Versione a morsetto per Ibis
(da applicare al centro del più basso
del telaio)
Goniometro
