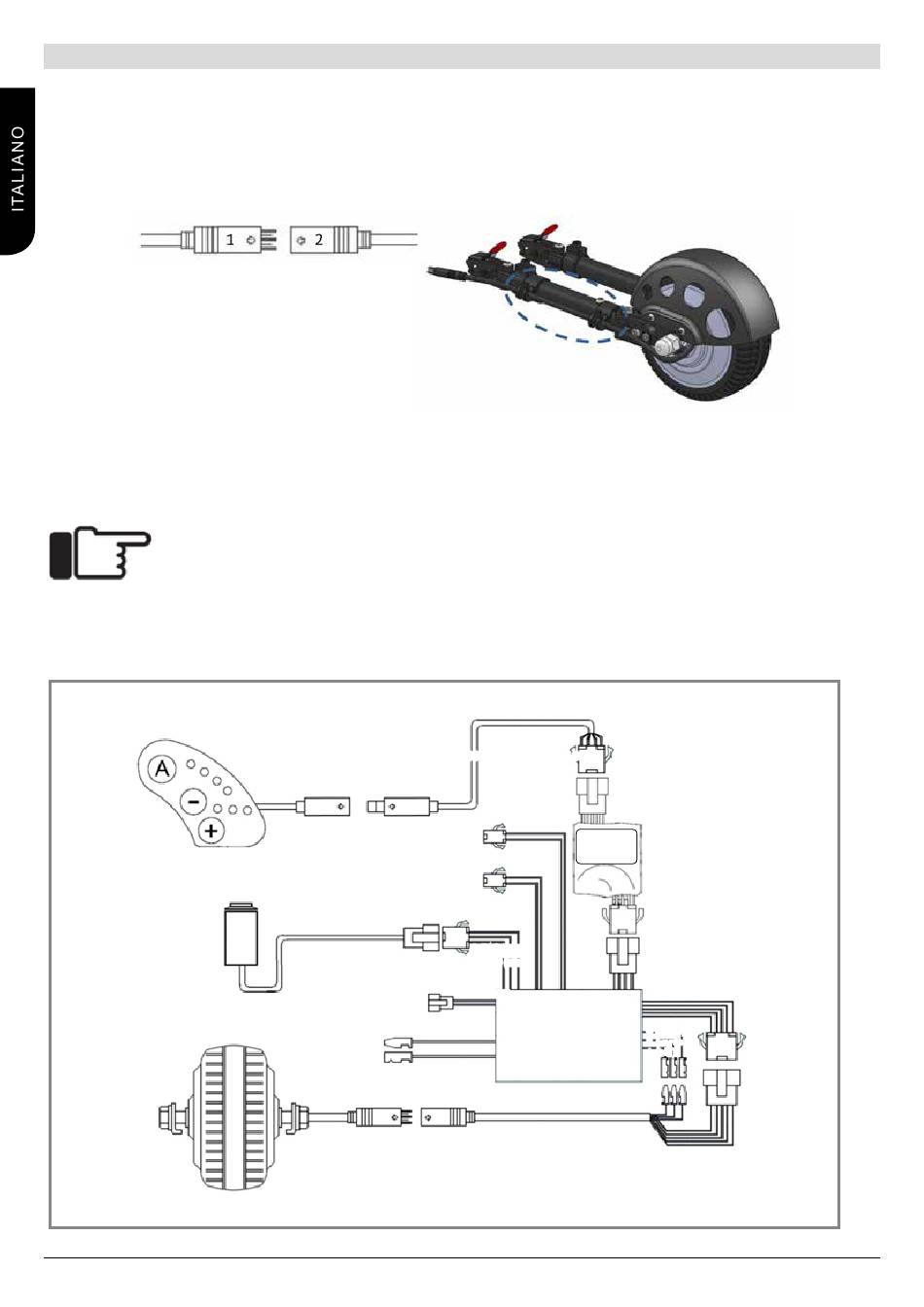

Cablaggio
Collegare il cavo del motore (1) al cavo proveniente dall'unità di controllo (2) e fissarlo al telaio con delle fascette per cavi
(vedere figura).
Il cavo in eccesso può essere riposto nello zainetto posteriore.
ATTENZIONE! – Per evitare possibili malfunzionamenti dovuti a un contatto non completo, è
essenziale verificare che i collegamenti dei cavi siano adeguatamente serrati.
PANNELLO DI CONTROLLO
A LED 36 V
PULSANTE
MOTORE con ruota
da 6" 36 V, senza
spazzole
50
SCHEMA DEL CABLAGGIO DI R20
Carrozzine elettroniche con
preselezione della velocità dal pannello di
controllo
CONNETTORE PER
PULSANTE
CONNETTORE
PER BATTERIA
36 V
CAVO PANNELLO DI
CONTROLLO
CONNETTORE PANNELLO
DI CONTROLLO
1. 36 V (rosso)
2. GND (nero)
3. VELOCITÀ (blu)
4. PAS (giallo)
ELETTRONICA
UNITÀ DI
CONTROLLO
1. 5 V (rosso)
2. PAS (verde)
3. GND (nero)
UNITÀ DI CONTROLLO
+36 V (rosso)
MOTORE
36 V/max 15 A
GND (nero)
CAVO MOTORE
CONNETTORE PER
ELETTRONICA UNITÀ DI
CONTROLLO/PANNELLO
DI CONTROLLO
1. 36 V (rosso)
2. GND (nero)
3. VELOCITÀ (blu)
4. PAS (giallo)
C (giallo)
B (verde)
A (blu)
1.5 V (rosso)
2. GND (nero)
3. HC (giallo)
4. HH (verde)
5. HA (blu)
Empulse R20
Rev.C
