Installation de l'unité de commande

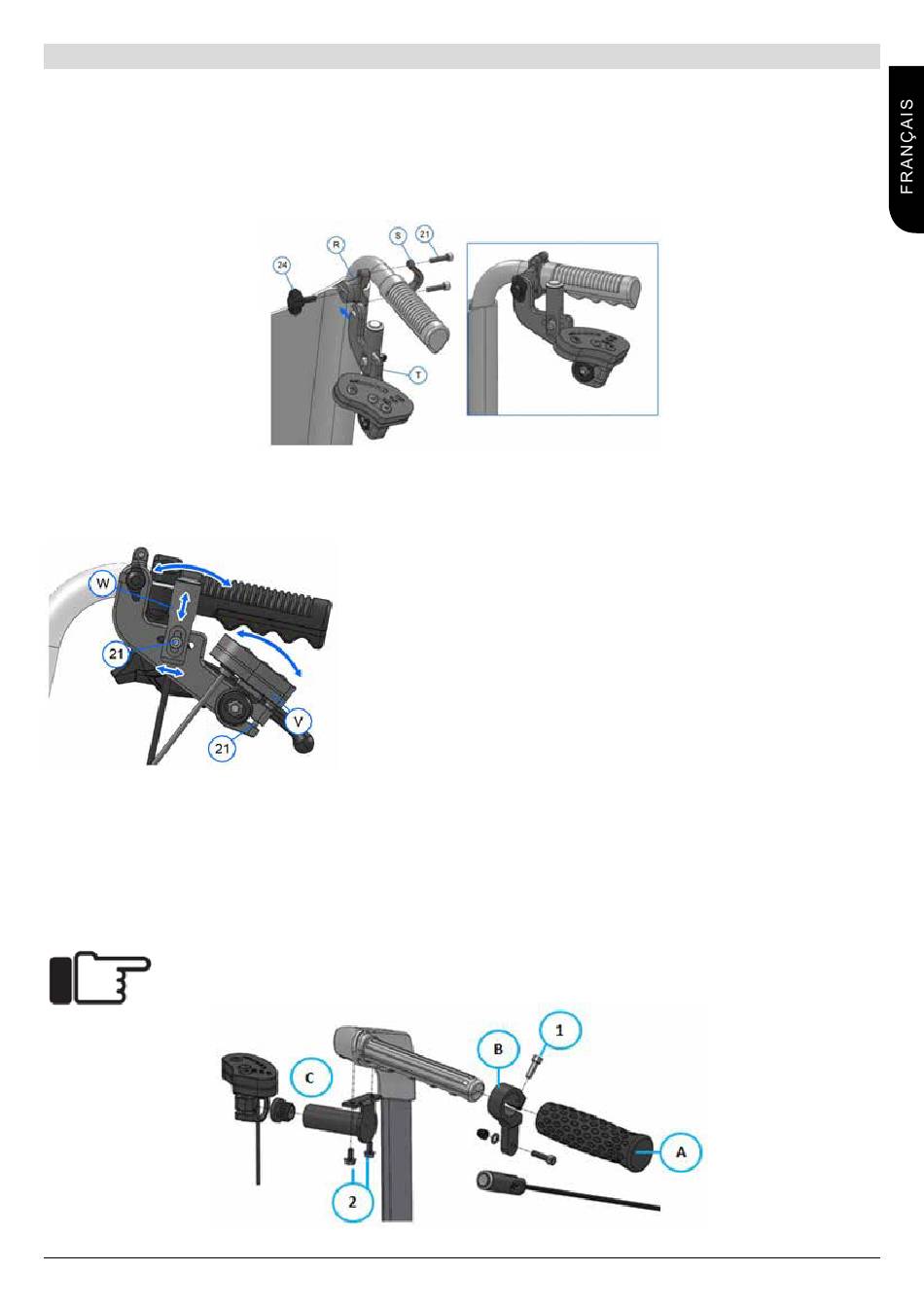

Montage de l'unité de commande
Faites passer intégralement l'unité de commande (T) à travers la fermeture Éclair arrière de la sacoche. Dévissez les
vis (21), positionnez la mâchoire (S) contre le bord extérieur du tube du dossier, et l'attache-support (R) contre le bord
intérieur du montant du dossier.
En défaisant la vis papillon (24), vous pouvez déposer l'unité de commande (T) et la ranger dans la sacoche. Pour ce
faire, faites passer l'unité de commande (T) à travers la fermeture Éclair arrière de la sacoche et rangez-la dans la poche
de droite prévue à cet effet.
Montage de l'unité de commande sur un fauteuil Ibis
Retirez le grip (A) de la poignée de poussée, enfoncez l'attache (B) du bouton-poussoir sur la poignée et vissez la vis (1)
sans trop forcer, de sorte à pouvoir encore pivoter la pince pour affiner le réglage. Positionnez l'attache (B) de manière à
ce que le bouton-poussoir soit facilement accessible. Serrez les vis (couple de serrage : 3 Nm) et replacez le grip (A) de
la poignée de poussée. Fixez ensuite le support de cadran (C) à la poignée à l'aide des vis auto-taraudeuses (2).
ATTENTION ! - Le grip de la poignée doit être fermement remis en place, sans risquer de
glisser.
Empulse R20
Rev.C
Ajustement de l'unité de commande
1. Pour ajuster la hauteur, la position et l'angle du bouton-poussoir (W),
desserrez ou retirez la vis (21). Une fois l'unité réglée à la bonne position,
resserrez la vis.
2. Pour modifier l'angle d'inclinaison du cadran (V), retirez l'autre vis (21).
Une fois l'unité réglée à la bonne position, resserrez la vis.
33
