Montage Der Bedieneinheit

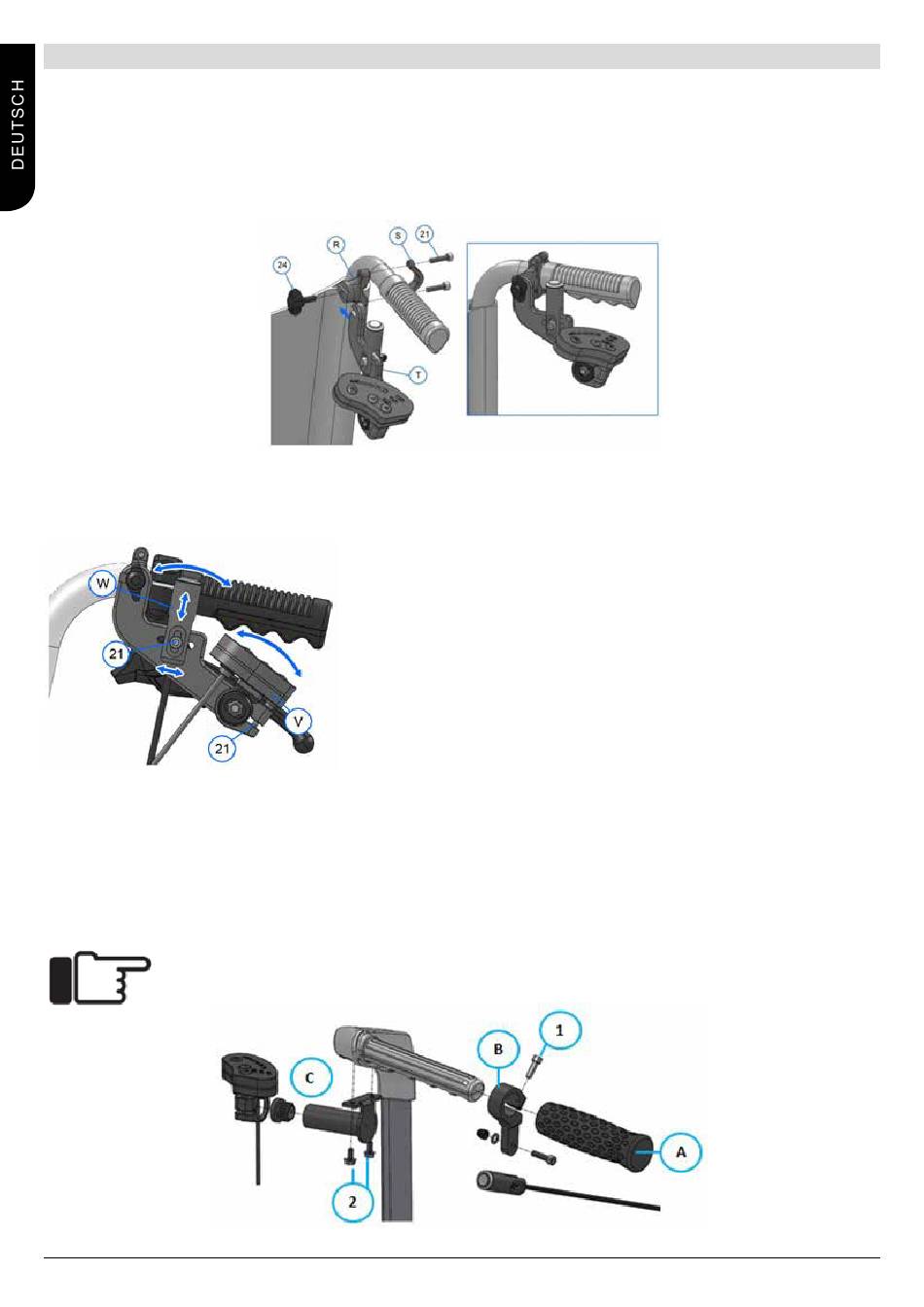

Anbau Bedieneinheit
Führen Sie die ganze Bedieneinheit (T) durch den hinteren Reißverschlusses des Rucksacks. Öffnen Sie nun die
Schrauben (21) – legen Sie die Klemmschelle (S) von außen und die Trägerklemme (R) von innen um das Rückerohr.
Durch lösen der Flügelschraube (24) kann die Bedieneinheit (T) komplett abgenommen und im Rucksack verstaut
werden. Dafür ziehen Sie die Bedieneinheit (T) durch den hinteren Reißverschluss des Rucksacks und verstauen Sie sie
in der rechten Rucksacktasche.
Anbau Bedieneinheit Ibis
Entfernen Sie den Schiebgriff (A), schieben die Klemmschelle (B) des Drucktasters über den Griff und ziehen die
Schrauben (1) nur leicht an, so dass sich die Klemmschelle noch drehen lässt. Richten Sie jetzt die Klemmeschelle (B) so
aus, dass der Drucktaster bequem erreichbar ist. Ziehen sie jetzt die Schrauben fest (Drehmoment: 3 Nm) und schieben
den Schiebgriff (A) wieder auf. Danach befestigen Sie die Displayhalterung (C) mit den selbstschneidenden
Schrauben (2) am Griff.
ACHTUNG! – Der Schiebgriff muss fest sitzen und darf sich nicht vom Rohr lösen.
18
Einstellung Bedieneinheit
1. Durch lösen bzw. entfernen der Verschraubung (21) können Sie den
Drucktaster (W) in der Höhe, Position und im Winkel verstellen. Haben Sie
die ideale Position gefunden verschrauben Sie die Einheit wieder.
2. Durch lösen der anderen Schraube (21) können Sie das Display (V) im
Winkel verstellen Haben Sie die ideale Position gefunden verschrauben
Sie die Einheit wieder.
Empulse R20
Rev.C
