Posizionamento del propulsore di spinta pieghevole
Regolare il propulsore di spinta pieghevole in modo che si trovi in posizione centrale fra le ruote posteriori della
carrozzina (Fig. 1). Regolare quindi l'angolazione rispetto al telaio e la distanza tra il ruotino motorizzato e il centro
della ruota posteriore (Fig. 2). Il ruotino deve trovarsi il più vicino possibile all'asse della ruota posteriore. Con Ibis, per
raggiungere questa posizione, spostare i perni di aggancio nella staffa.
ATTENZIONE! – L'angolo fra la verticale e il ruotino motorizzato deve essere di non meno di 20°
e non più di 45°. Questo per garantire che la ruota propulsiva possa spingere la carrozzina in
sicurezza (senza slittare).
Regolazione finale e serraggio delle viti
Dopo aver verificato il corretto posizionamento del ruotino, serrare le viti in base all'ordine qui sotto indicato.
Attenzione: Attenersi scrupolosamente alla sequenza indicata!
Innanzitutto, regolare le ganasce di arresto (G). Spingere le ganasce (G) destra e sinistra in avanti fino a quando si
trovano contro la cerniera (vedi figura) e, quindi, serrare le viti (11) su entrambi i lati (coppia di serraggio: 3 N·m).
Attenzione: Le ganasce devono essere posizionate nelle tacche delle dentature di asservimento!

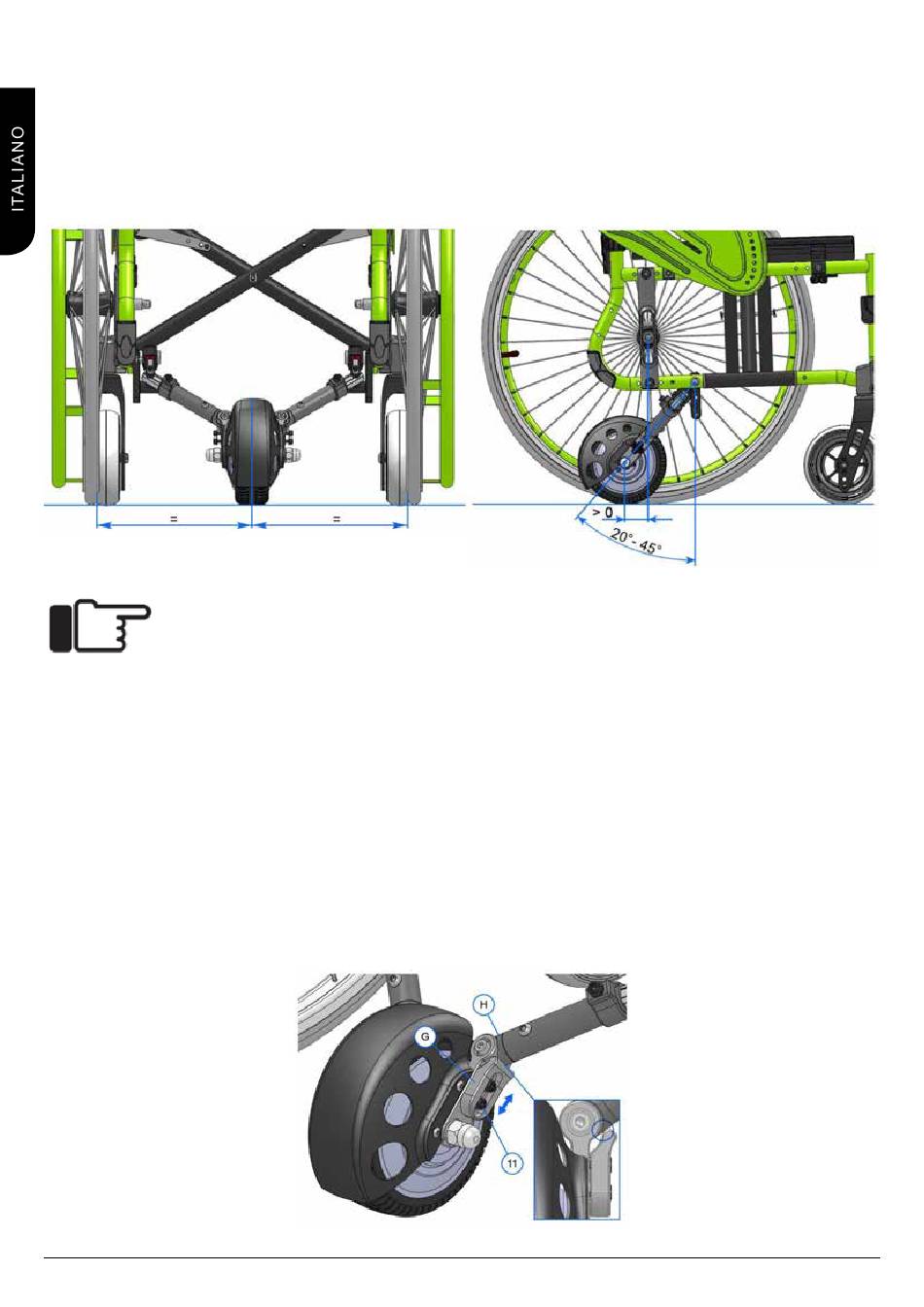

FIG. 1
44
FIG. 1
FIG. 2
FIG. 2
Empulse R20
Rev.C
